PCBA 加工：从元件到电路板的精密制造之旅

PCBA 加工是电子制造领域的核心环节，它将零散的电子元件与印制电路板（PCB）有机结合，最终形成具备特定功能的电子组件。小到智能手机、智能手表，大到工业控制设备、医疗仪器，几乎所有电子设备的核心功能实现都依赖于高质量的 PCBA 加工。理解这一过程的原理、流程与技术要点，不仅能帮助电子行业从业者提升生产效率，也能让普通消费者更清晰地认识电子设备背后的制造逻辑。

PCBA 的全称是 Printed Circuit Board Assembly，即印制电路板组件，它与 PCB（印制电路板）有着明确区别。PCB 仅指带有铜箔线路和焊盘的基板，相当于电子元件的 “骨架”；而 PCBA 则是在 PCB 基础上，通过焊接、组装等工序将电阻、电容、芯片、连接器等电子元件固定并实现电路连接的成品组件。这一加工过程涉及机械、电子、材料等多学科技术融合，每一个步骤的精度控制都直接影响最终产品的性能与可靠性。

PCBA 加工的核心流程：从设计到成品的全链条解析

PCBA 加工并非单一工序，而是一套连贯且精密的制造体系，通常可分为前期准备、核心加工、后期检测三大阶段，每个阶段包含多个关键步骤，各环节环环相扣，缺一不可。

前期准备阶段是确保加工顺利进行的基础，主要包括 PCB 基板采购、电子元件选型与备料、生产文件准备三大内容。PCB 基板需根据产品需求选择合适的材质（如 FR-4 环氧玻璃布基板、铝基板等）、厚度（常见 0.4mm-3.0mm）与层数（从单层、双层到多层板），同时需确认基板的导通性、绝缘性等电气性能是否达标。电子元件选型需严格按照设计图纸要求，明确元件的型号、规格、封装形式（如 0402、0603 等贴片封装，DIP 直插封装），并通过正规渠道采购以避免劣质元件影响产品质量。生产文件准备则包括 Gerber 文件（包含 PCB 的线路、焊盘、丝印等信息）、BOM 清单（详细列出所需元件的型号、数量、供应商）、贴片程序文件，这些文件需经过工程师反复核对，确保与设计需求完全一致。

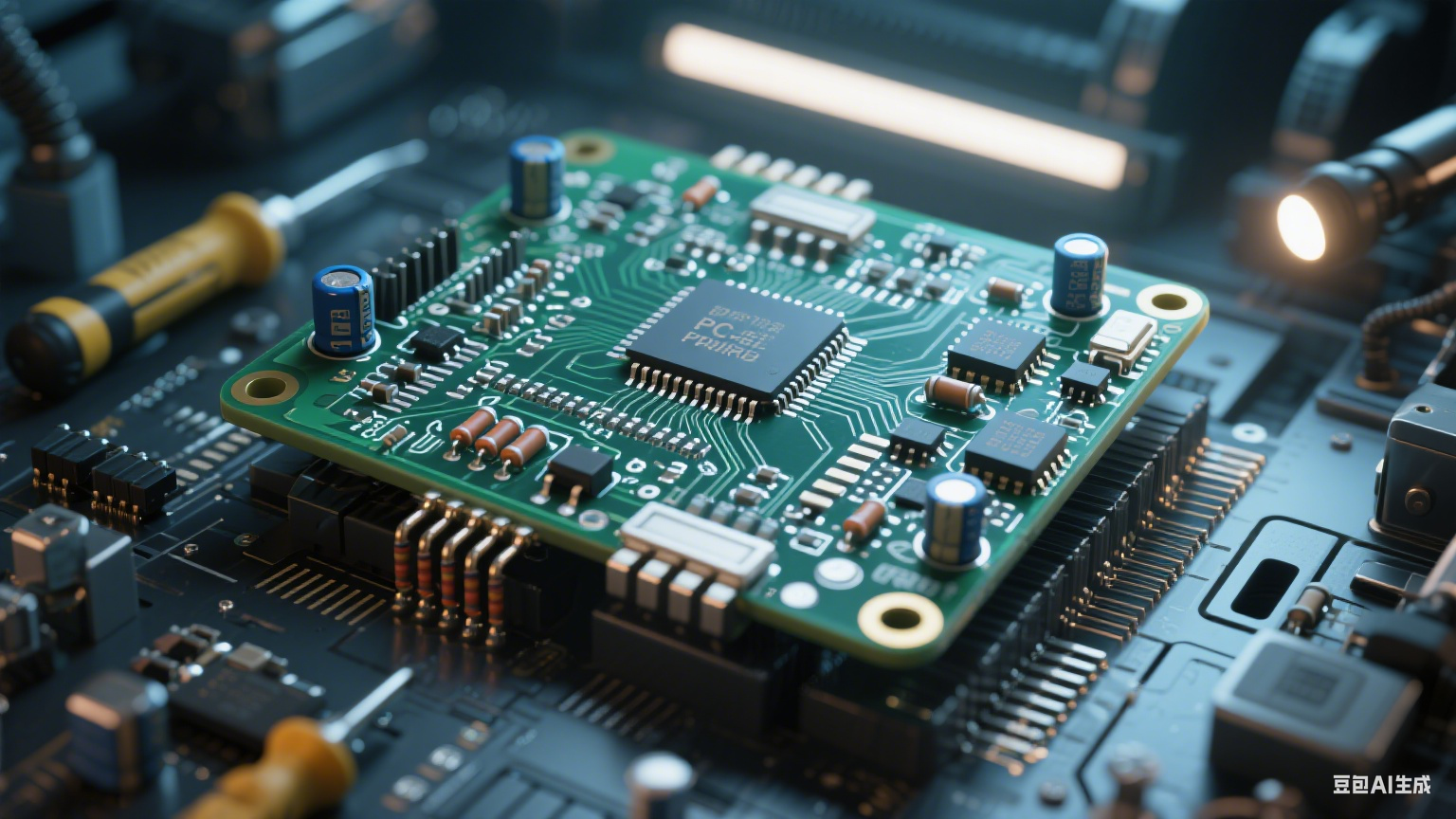

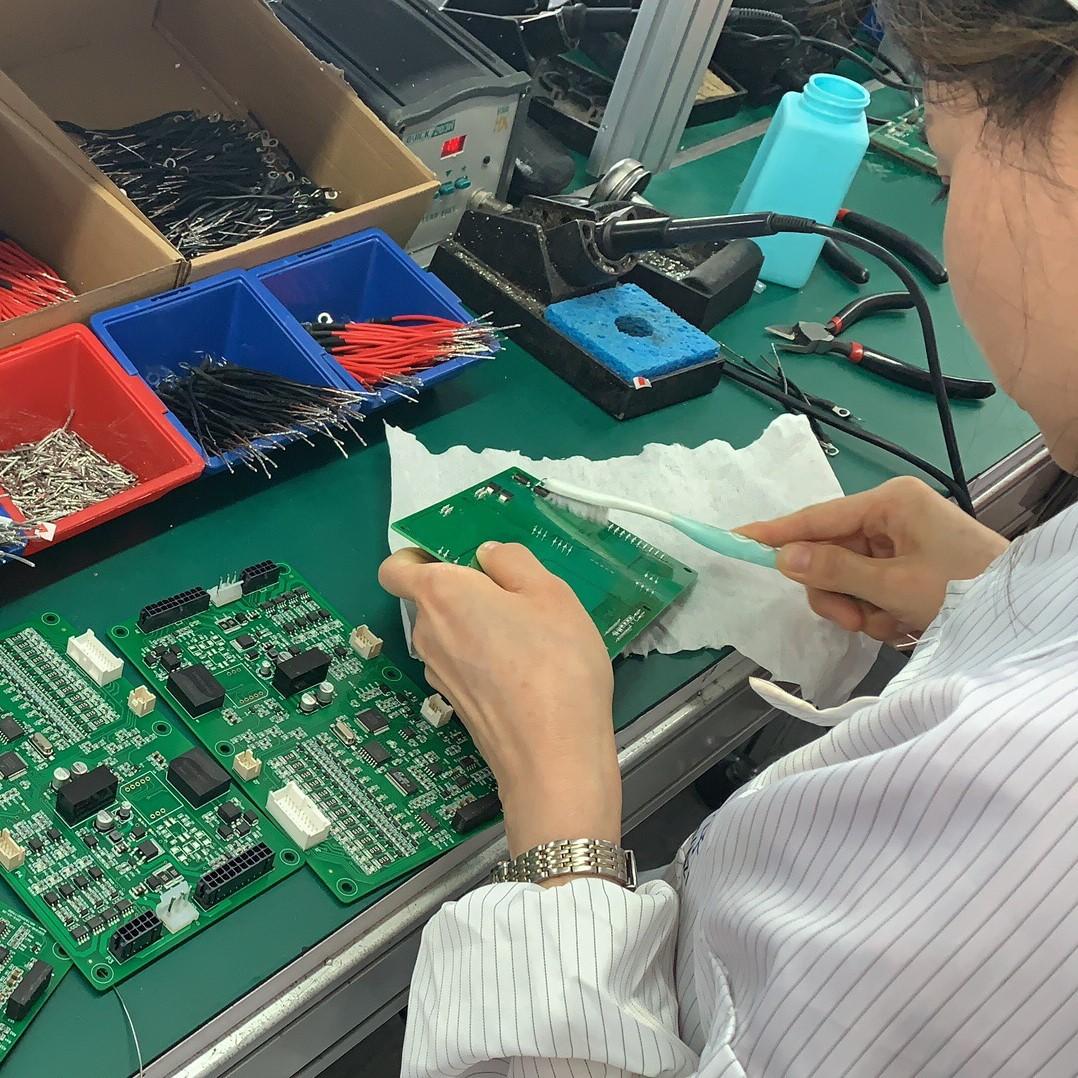

核心加工阶段是 PCBA 制造的关键，主要涵盖焊膏印刷、元件贴装、回流焊接、插件焊接四大工序。焊膏印刷是将焊膏（由焊锡粉末与助焊剂混合而成）通过钢网精准印刷到 PCB 的焊盘上，钢网的开孔大小、形状需与焊盘完全匹配，印刷过程中需控制好焊膏的厚度（通常 0.12mm-0.2mm）与均匀度，避免出现少锡、多锡、连锡等问题。元件贴装则依赖全自动贴片机，贴片机根据程序文件的指令，通过吸嘴精准吸取电子元件，并将其放置在印有焊膏的焊盘上，这一步对贴装精度要求极高，尤其是对于 0201 等微型元件，贴装误差需控制在 0.02mm 以内，否则会导致后续焊接失败。回流焊接是通过回流焊炉的温度曲线控制，使焊膏受热融化并与焊盘、元件引脚充分结合，形成稳定的焊接点，温度曲线需根据焊膏类型（如无铅焊膏、有铅焊膏）进行精准设置，通常分为预热区、恒温区、回流区、冷却区四个阶段，确保焊膏在融化过程中不会因温度骤升骤降导致元件损坏或焊接缺陷。对于部分无法通过贴片机贴装的直插元件（如连接器、电解电容），则需通过插件焊接工序完成组装，传统插件焊接多采用波峰焊设备，将 PCB 底部与熔融的焊锡波接触实现焊接，部分复杂元件也会采用手工焊接辅助，但手工焊接对操作人员技能要求较高，需控制好焊接温度与时间，避免出现虚焊、假焊。

后期检测阶段是保障 PCBA 质量的最后一道防线，主要包括外观检测、电气性能检测、功能测试三大类。外观检测是通过人工目视或 AOI（自动光学检测）设备，检查 PCBA 表面是否存在焊接缺陷（如虚焊、假焊、连锡、漏焊）、元件错装、反装、破损等问题，AOI 设备可通过图像对比技术快速识别缺陷，检测效率远高于人工，适用于大批量生产场景。电气性能检测主要采用 ICT（在线测试仪），通过探针与 PCB 上的测试点接触，检测电路的导通性、绝缘性、元件参数（如电阻值、电容值）是否符合设计要求，及时发现短路、开路、元件参数异常等问题。功能测试则是将 PCBA 接入专用的测试治具，模拟实际工作环境，检测其是否能实现预设的功能（如信号传输、数据处理、接口通信等），对于复杂的 PCBA（如工业控制板、医疗设备主板），功能测试通常会分为多个模块逐一检测，确保每个功能模块都能正常工作。

PCBA 加工的关键技术：影响质量与效率的核心要素

随着电子设备向小型化、高精度、高集成化方向发展，PCBA 加工技术也在不断升级，其中微型元件贴装技术、多层板加工技术、无铅焊接技术、自动化检测技术成为当前行业关注的重点，这些技术的应用直接决定了 PCBA 的加工质量与生产效率。

微型元件贴装技术是应对电子设备小型化的关键，近年来，元件封装尺寸不断缩小，从早期的 0603 封装（长 0.6mm、宽 0.3mm）逐步发展到 0402、0201 封装，甚至出现了 01005 超微型封装（长 0.1mm、宽 0.05mm）。这类微型元件的贴装对设备精度、环境控制提出了极高要求，贴片机需配备高精度的视觉定位系统（如 CCD 相机）与高稳定性的吸嘴，同时生产环境需控制温度（20℃-25℃）、湿度（40%-60%），避免灰尘、静电对元件贴装造成影响。此外，微型元件的焊膏印刷也需采用更精细的钢网，开孔精度需达到 ±0.005mm，确保焊膏能精准覆盖焊盘，减少焊接缺陷。

多层板加工技术则是满足高集成化电子设备需求的核心，多层 PCB 通过将多个单层板叠加、压合而成，可实现更复杂的电路布局，减少 PCB 体积，提升信号传输效率。多层板的 PCBA 加工难点主要在于层间导通性控制与元件布局优化，层间导通需通过过孔（如通孔、盲孔、埋孔）实现，过孔的钻孔精度、电镀质量直接影响层间信号传输，需采用高精度钻孔设备（如激光钻孔机）与优质的电镀工艺，确保过孔导通性良好，无虚焊、断孔问题。元件布局优化则需考虑多层板的散热性能、信号干扰问题，将发热元件（如芯片、电阻）与敏感元件（如电容、传感器）合理分隔，同时优化线路走向，减少信号延迟与串扰，提升 PCBA 的整体性能。

无铅焊接技术是顺应环保要求的重要技术变革，随着欧盟 RoHS 等环保法规的实施，传统的有铅焊膏（含铅量约 63%）逐渐被无铅焊膏（含铅量≤0.1%）取代。无铅焊接的难点在于焊接温度更高（无铅焊膏熔点通常为 217℃-227℃，有铅焊膏约为 183℃），对电子元件的耐高温性能要求更高，部分不耐高温的元件（如某些塑料封装元件）需特殊处理或更换为耐高温型号。同时，无铅焊膏的润湿性较差，焊接过程中易出现虚焊、假焊问题，需通过优化助焊剂配方、调整回流焊温度曲线来改善焊接效果，确保焊接点的强度与可靠性达到标准。

自动化检测技术则是提升 PCBA 检测效率与准确性的关键，除了前文提到的 AOI、ICT 设备，近年来 X-Ray 检测技术、飞针测试技术也在 PCBA 检测中得到广泛应用。X-Ray 检测技术可穿透 PCB 基板，检测多层板内部的过孔焊接质量、BGA（球栅阵列封装）元件的焊接情况，有效识别隐藏在基板内部的焊接缺陷（如空洞、虚焊），尤其适用于肉眼无法观察的内部结构检测。飞针测试技术则无需制作专用测试治具，通过可移动的探针直接与 PCB 上的测试点接触，实现对 PCBA 的电气性能检测，适用于小批量、多品种的 PCBA 生产，减少测试治具的制作成本与时间，提升检测灵活性。

PCBA 加工的质量控制：从源头到成品的全方位保障

PCBA 的质量直接决定电子设备的可靠性与使用寿命，因此质量控制需贯穿加工全过程，从原材料采购到成品出厂，每个环节都需建立严格的质量标准与管控措施，形成完善的质量保障体系。

原材料质量控制是 PCBA 质量的源头保障，PCB 基板需选择符合国际标准的优质产品，供应商需提供材质证明、电气性能测试报告，采购后需进行抽样检测，检查基板的厚度、平整度、铜箔附着力、绝缘电阻等参数，确保符合设计要求。电子元件采购需选择正规的供应商，优先选择原厂或授权代理商，避免采购到假冒伪劣、翻新元件，元件到货后需进行外观检查（如引脚是否氧化、封装是否完好）、参数测试（如电阻值、电容值、芯片功能测试），对于关键元件（如 CPU、传感器），需进行 100% 全检，确保每个元件都能正常工作。

生产过程质量控制是减少缺陷的关键，需在每个加工工序设置质量检查点，实行 “自检、互检、专检” 三检制度。焊膏印刷后需通过人工或 AOI 设备检查焊膏厚度、均匀度，发现少锡、多锡等问题及时调整钢网或印刷参数；元件贴装后需检查元件位置是否偏移、是否存在错装、反装，确保贴装精度符合要求；回流焊接后需通过 AOI 设备全面检测焊接缺陷，对于 BGA 等特殊元件需通过 X-Ray 检测内部焊接质量；插件焊接后需检查焊接点是否饱满、有无虚焊，确保焊接可靠性。同时，生产过程中需定期对设备进行维护校准，如贴片机的吸嘴清洁、回流焊炉的温度校准、检测设备的精度校验，确保设备处于最佳工作状态，减少因设备问题导致的质量缺陷。

成品质量控制是确保产品合格出厂的最后环节，除了前文提到的电气性能检测、功能测试，还需进行环境适应性测试、可靠性测试。环境适应性测试主要包括高低温测试（在 – 40℃-85℃的温度范围内循环测试）、湿度测试（在 90% RH 的高湿度环境下放置），检测 PCBA 在不同环境条件下的性能稳定性，避免因环境变化导致产品故障。可靠性测试则包括振动测试（模拟运输、使用过程中的振动环境）、冲击测试（模拟意外撞击）、寿命测试（长时间通电运行，检测产品的使用寿命），确保 PCBA 在长期使用过程中能稳定工作，减少故障发生率。此外，成品出厂前需建立完善的质量追溯体系，记录每个 PCBA 的生产批次、原材料供应商、检测数据，一旦出现质量问题，可快速追溯原因，采取改进措施。

PCBA 加工的行业趋势：技术创新与市场需求的双重驱动

随着电子信息产业的快速发展，PCBA 加工行业也在不断变革，技术创新与市场需求成为推动行业发展的两大核心动力。未来，PCBA 加工将朝着更高精度、更高自动化、更环保、更智能化的方向发展，同时市场需求的多样化也将促使行业进一步细分。

高精度化是 PCBA 加工的重要发展方向，随着 5G、人工智能、物联网等技术的普及，电子设备对 PCBA 的集成度要求越来越高，元件封装尺寸将进一步缩小，多层板层数将不断增加（从目前的 16 层、24 层向 48 层、64 层发展），这就要求 PCBA 加工技术在贴装精度、焊接质量、检测能力上实现更大突破。例如，贴片机的贴装精度需从目前的 ±0.02mm 提升至 ±0.01mm，以满足超微型元件的贴装需求；回流焊炉需实现更精准的温度控制（温度波动范围≤±1℃），确保焊接质量稳定；检测设备需具备更高的分辨率与更快的检测速度，以适应高集成度 PCBA 的检测需求。

自动化与智能化是提升 PCBA 加工效率的关键，未来，PCBA 生产线将实现全流程自动化，从原材料上料、加工、检测到成品包装，无需人工干预，通过工业机器人、自动化设备完成所有工序。同时，智能化技术将在 PCBA 加工中广泛应用，如通过物联网技术实现设备之间的互联互通，实时采集生产数据（如加工参数、检测数据、设备运行状态）；通过大数据分析技术对生产数据进行分析，优化生产工艺，预测设备故障，减少生产停机时间；通过人工智能技术提升检测设备的缺陷识别率，减少人工误判，提高检测准确性。此外，数字孪生技术也将逐步应用于 PCBA 加工，通过构建虚拟生产线，模拟实际生产过程，提前发现生产中的问题，优化生产流程，提升生产效率。

环保化是 PCBA 加工行业的必然趋势，随着全球环保意识的不断提升，各国对电子制造业的环保要求将更加严格，除了目前已实施的无铅焊接要求，未来还将对 PCBA 加工过程中的废气、废水、废渣处理提出更高标准。例如，焊膏中的助焊剂挥发产生的废气需经过更高效的净化处理，确保排放符合环保标准；生产过程中产生的废水（如清洗 PCB 的废水）需经过深度处理，实现水资源循环利用；废旧 PCBA 需建立完善的回收体系，实现资源的再生利用，减少环境污染。同时，环保材料的应用也将成为趋势，如采用可降解的 PCB 基板材料、无卤素的焊膏，进一步降低 PCBA 加工对环境的影响。

市场需求多样化将促使 PCBA 加工行业进一步细分，不同领域的电子设备对 PCBA 的需求存在显著差异，如消费电子领域（手机、电脑）要求 PCBA 体积小、成本低、生产周期短；工业控制领域要求 PCBA 耐高温、抗干扰、可靠性高；医疗设备领域要求 PCBA 符合医疗行业标准（如 ISO 13485）、具备高稳定性与安全性；汽车电子领域要求 PCBA 耐振动、耐高低温、符合汽车行业标准（如 IATF 16949）。未来，PCBA 加工企业将根据不同领域的需求，提供专业化的加工服务，如针对医疗设备的 PCBA 加工企业将建立符合医疗标准的洁净车间、完善的质量追溯体系；针对汽车电子的 PCBA 加工企业将重点提升产品的可靠性与抗恶劣环境能力，以满足不同客户的个性化需求。

PCBA 加工作为电子制造的核心环节，其技术发展与质量控制直接影响着电子设备的性能与可靠性，而行业趋势的变化也在不断推动着 PCBA 加工技术的创新与升级。对于电子行业从业者而言，深入了解 PCBA 加工的流程、技术与趋势，将有助于更好地应对市场需求的变化，提升产品竞争力；对于普通消费者而言，了解 PCBA 加工背后的制造逻辑，也能更清晰地认识电子设备的价值与可靠性。那么，在未来的电子设备发展中，PCBA 加工还将面临哪些新的挑战与机遇？又会有哪些新的技术突破改变现有的加工模式？这些都值得我们持续关注与探索。
