PCBA：电子产品的 “骨架” 与 “神经中枢”

当我们拿起手机刷视频、用电脑处理文件，或是通过智能手表监测健康数据时，很少有人会留意到这些便捷设备内部的核心部件 ——PCBA。这个看似简单的缩写，背后承载着电子产品实现各项功能的关键技术，它就像电子产品的 “骨架” 与 “神经中枢”，将零散的电子元件整合为一个协调工作的整体，支撑起现代科技生活的方方面面。

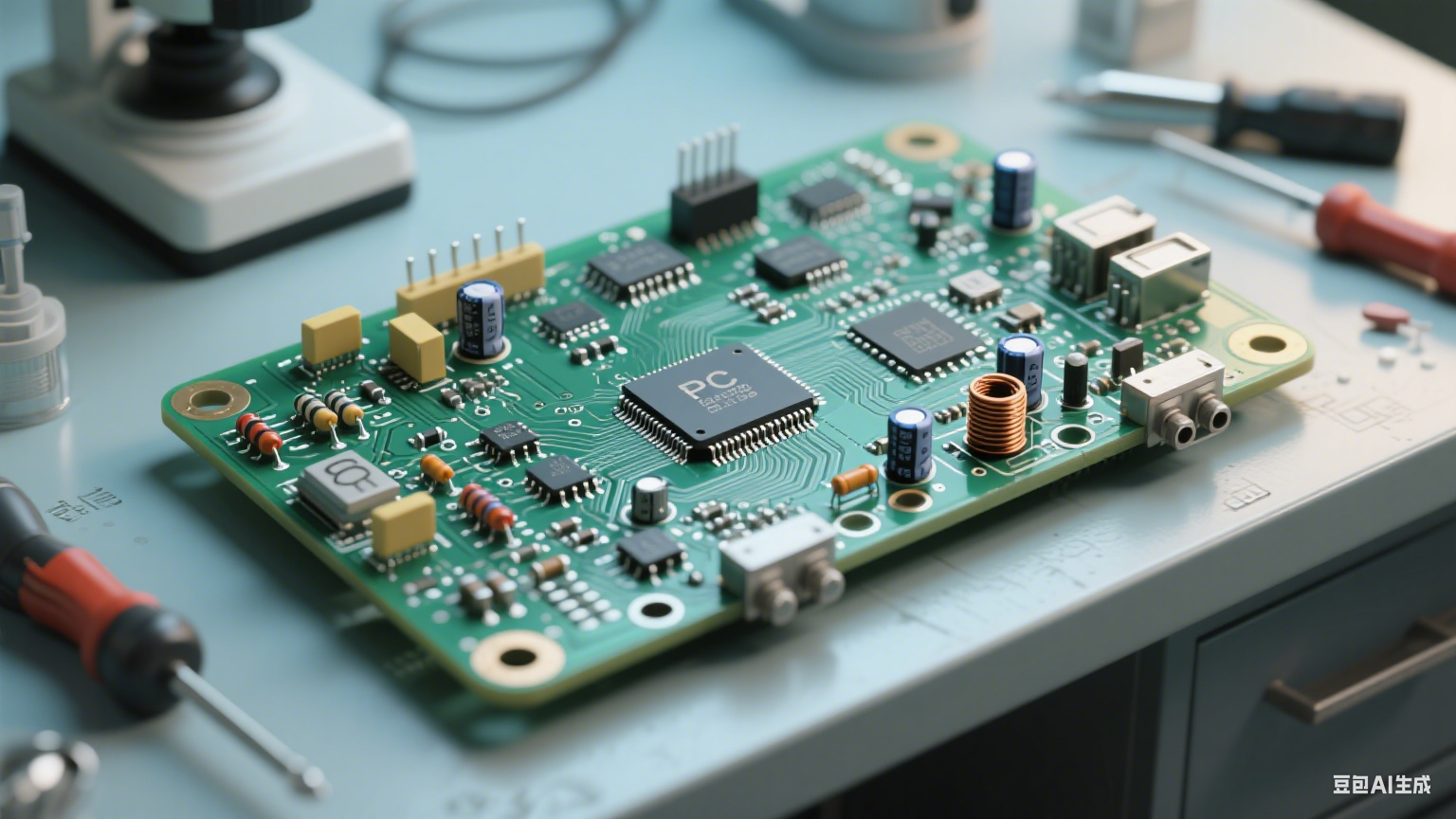

PCBA 的全称是 Printed Circuit Board Assembly，即印刷电路板组件，它与我们常说的 PCB（Printed Circuit Board，印刷电路板）有着本质区别。PCB 更像是一块 “空白画布”，是由绝缘基材和导电线路构成的基板，而 PCBA 则是在 PCB 的基础上，通过特定工艺焊接上电阻、电容、芯片、电感等电子元件后的成品组件。没有 PCBA，再好的电子元件也只是一堆无法发挥作用的零件，正是 PCBA 的存在，让电子产品拥有了实现运算、存储、通信等复杂功能的基础。

要打造一块合格的 PCBA，需要经过一系列精密且严谨的生产流程，每一个环节都直接影响最终产品的性能与稳定性。首先是 PCB 基板的准备，生产厂家会根据产品需求设计基板的尺寸、线路布局和元件焊接位置，随后通过蚀刻、钻孔等工艺在绝缘基材上制作出导电线路，为后续元件焊接打下基础。接下来进入元件贴装环节，这一步通常依赖自动化设备完成 —— 贴片机通过高精度摄像头识别元件，再用真空吸嘴将电阻、电容等小型元件精准放置在 PCB 的指定焊盘上，整个过程的定位精度可达 0.01 毫米级别，相当于头发丝直径的几分之一，这种高精度操作是人工无法替代的。

元件贴装完成后，PCBA 会进入回流焊炉进行焊接处理。回流焊炉内分为多个温度区间，从预热区、恒温区到回流区、冷却区，温度会按照预设的曲线逐步变化。当 PCBA 经过回流区时，焊盘上的焊膏会受热融化，将电子元件与 PCB 紧密结合，冷却后形成稳定的焊点。这一步的温度控制至关重要，如果温度过高，可能会烧毁元件或导致 PCB 变形；如果温度过低，焊膏无法充分融化，会形成虚焊，导致元件接触不良，影响电子产品的正常工作。因此，每个厂家都会根据元件类型、PCB 材质等因素，反复调试回流焊温度曲线，确保焊接质量。

焊接完成后，PCBA 还需要经过严格的检测环节，排查可能存在的缺陷。常见的检测方式包括外观检测、X 射线检测和功能测试。外观检测主要通过人工或 AOI（自动光学检测）设备检查焊点是否有漏焊、虚焊、桥连（相邻焊点被焊锡连接）等问题；对于 BGA（球栅阵列封装）芯片这类焊点隐藏在元件底部的器件，则需要借助 X 射线检测设备，透过元件外壳观察内部焊点的状态；功能测试则是将 PCBA 连接到专用的测试治具上，模拟电子产品的实际工作环境，检测其是否能正常实现各项功能，比如信号传输是否稳定、数据运算是否准确等。只有通过所有检测的 PCBA，才能进入后续的组装环节，成为电子产品的核心部件。

PCBA 的应用范围几乎覆盖了所有电子领域，从我们日常接触的消费电子产品，到工业生产、医疗设备、汽车电子等专业领域，都离不开它的身影。在消费电子领域，手机主板、电脑显卡、智能电视的驱动板等核心部件都是 PCBA；在工业领域，PLC（可编程逻辑控制器）、传感器模块中的 PCBA，支撑着生产线的自动化运行，帮助企业提高生产效率、降低人工成本；在医疗设备领域，心电图机、血压监测仪等设备中的 PCBA，需要满足更高的稳定性和可靠性要求，因为任何微小的故障都可能影响医疗数据的准确性，甚至威胁患者的生命安全；而在汽车电子领域，随着新能源汽车和智能驾驶技术的发展，汽车内的 PCBA 数量大幅增加，从车载导航、自动驾驶传感器到电池管理系统，每一块 PCBA 都在为汽车的安全、节能和智能化提供支持。

不同领域对 PCBA 的要求存在显著差异。消费电子产品追求小型化和低成本，因此其 PCBA 通常采用高密度布局，尽量缩小体积，同时选用性价比高的元件；工业和医疗领域更看重稳定性和耐用性，PCBA 会选用耐高温、抗潮湿的元件，部分还会进行三防处理（防腐蚀、防霉菌、防盐雾），以适应恶劣的工作环境；汽车电子领域的 PCBA 则需要满足更高的可靠性标准，不仅要承受高温、振动等汽车行驶过程中的恶劣条件，还要通过严格的电磁兼容测试，避免对汽车其他电子设备造成干扰。

随着科技的不断发展，PCBA 技术也在持续创新，朝着更小型化、更高性能、更绿色环保的方向迈进。在小型化方面，01005 封装（尺寸仅为 0.4 毫米 ×0.2 毫米）的元件已逐渐应用于 PCBA 生产，使得电路板的集成度不断提高，为电子产品的轻薄化提供了可能；在性能提升方面，高速信号传输技术的发展，让 PCBA 能够支持 5G 通信、高速数据存储等需求，比如电脑主板上的 PCBA，已经能实现每秒数十 GB 的数据传输速度；在绿色环保方面，无铅焊膏的普及、可回收 PCB 基材的研发，以及生产过程中能耗的降低，都让 PCBA 产业更加符合可持续发展的要求。

如今，随着人工智能、物联网等新技术的兴起，PCBA 又迎来了新的发展机遇。物联网设备需要大量的传感器 PCBA 来采集环境数据，人工智能设备则需要高性能的 PCBA 来支撑算法运算，这些新需求不仅推动了 PCBA 技术的进步，也让其在科技产业链中的地位更加重要。可以说，PCBA 的发展水平，在一定程度上反映了一个国家电子制造业的技术实力，它就像电子产业的 “基石”，默默支撑着各类新技术、新产品的落地，改变着我们的生活方式和生产模式。

未来，随着更多新兴技术的涌现，PCBA 还将面临新的挑战与机遇 —— 如何进一步提高集成度以满足微型化设备的需求？如何在提升性能的同时降低能耗？如何通过智能化生产进一步提高产品质量和生产效率？这些问题的解决，将推动 PCBA 技术不断突破，也将为电子产业的发展注入新的动力。而对于普通消费者来说，或许我们不必深入了解 PCBA 的生产细节，但当我们使用着越来越智能、便捷的电子产品时，不妨多一份对这份 “幕后英雄” 的认知 —— 正是一块块小小的 PCBA，串联起了现代科技的庞大网络，让我们的生活变得更加智能、高效。
