聊聊 PCBA 加工：那些藏在电子设备里的 “硬核” 操作

身边的电子设备越来越多，小到智能手环、蓝牙耳机，大到笔记本电脑、智能家居控制器，拆开它们的外壳，里面都会有一块布满元件的电路板。这块板子能让设备正常运转，背后离不开 PCBA 加工的功劳。可能很多人对 PCBA 加工没什么概念，觉得它离日常生活很远，但其实我们每天用的各种电子产品，都得经过这一步才能 “活” 起来。今天就来跟大家唠唠 PCBA 加工那点事，看看一块普通的电路板，是怎么一步步变成电子设备 “大脑” 的。

PCBA 加工不是简单地把零件往板子上贴，这里面有一整套流程，每一步都不能马虎。首先得有设计好的 PCB 裸板，这就像给元件们准备好的 “房子”，上面的线路和焊盘都是提前规划好的，确保每个元件都能找到自己的位置，并且能正常传递信号。接下来要做的就是 “给房子装修”，第一步是焊膏印刷，简单说就是在 PCB 板的焊盘上涂上一层薄薄的焊膏，这东西就像 “胶水”，既能固定元件，又能让元件和线路导通。别小看这一步，焊膏涂多了会短路，涂少了又会接触不良，所以对精度要求特别高，现在基本都是用全自动的印刷机来操作，误差能控制在很小的范围里。

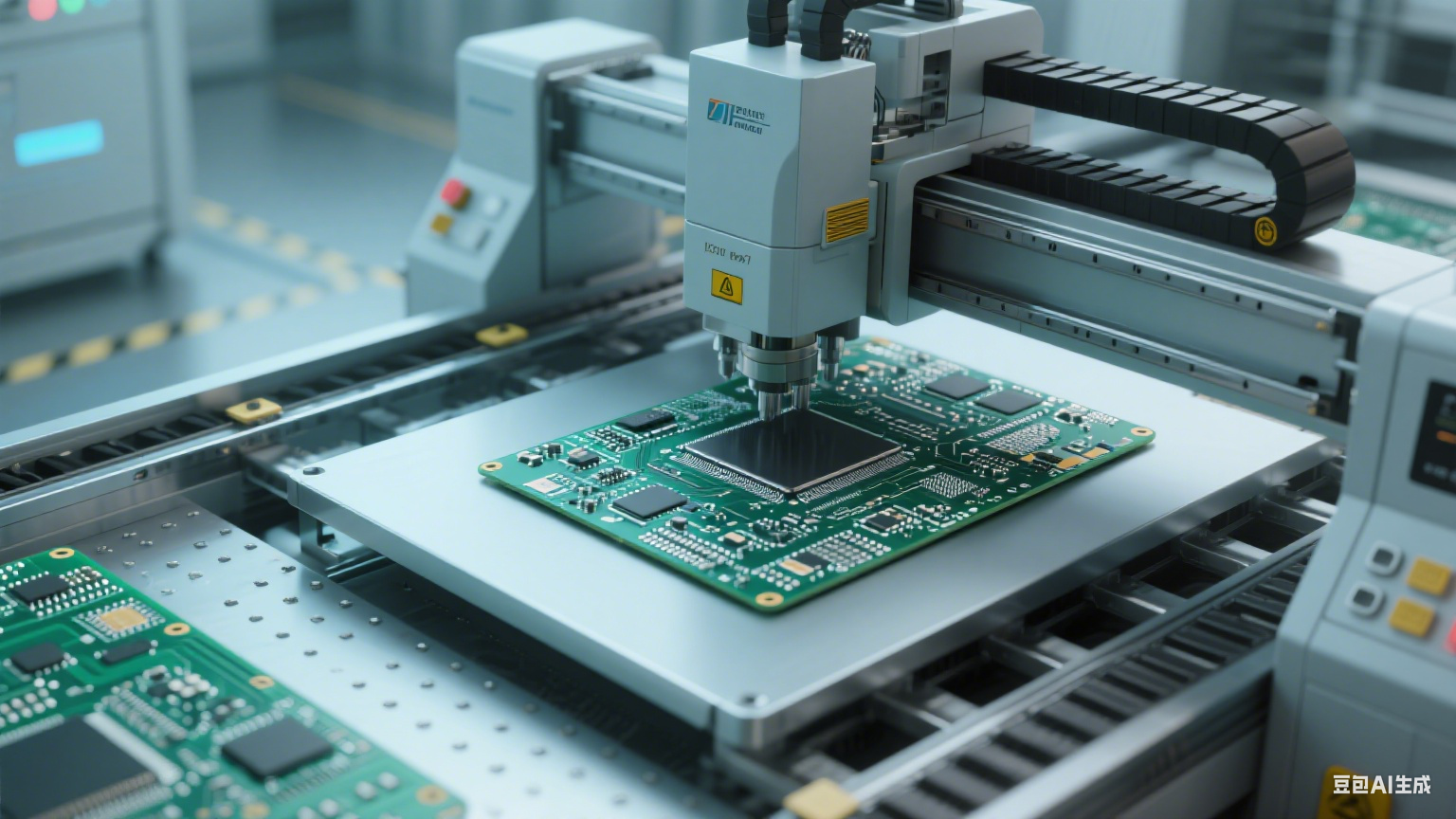

焊膏印刷完成后，就该往 PCB 板上 “搬家具” 了，也就是元件贴装。这一步同样离不开自动化设备，贴片机就像一只灵活的 “机械手”，能快速准确地把电阻、电容、芯片等各种元件吸起来，然后放到对应的焊盘位置上。不同元件的大小差异很大，大的芯片可能有指甲盖那么大，小的电阻甚至比芝麻还小，这就要求贴片机不仅速度快，定位还要特别精准，不然元件贴歪了，后续就没法正常焊接。现在好一点的贴片机，每小时能贴装几万甚至十几万的元件，效率比人工高太多了，而且出错率也低。

元件贴好之后，还需要通过焊接让它们和 PCB 板牢牢固定在一起，同时形成良好的电路连接。目前最常用的焊接方式是回流焊，简单来说就是把贴好元件的 PCB 板放进回流焊炉里，让炉内温度按照设定的曲线逐渐升高，当温度达到焊膏的熔点时，焊膏会融化，然后再慢慢降温，焊膏凝固后，元件就和 PCB 板紧密地焊接在一起了。这个温度曲线很关键，温度太低，焊膏融化不充分，焊接不牢固；温度太高，又可能会损坏元件和 PCB 板，所以每个批次的产品，都要根据元件的类型和 PCB 板的材质，提前设定好合适的温度曲线。

焊接完成后，一块初步的 PCBA 板就做好了，但这还不算完，还得经过严格的检测，把有问题的产品挑出来。检测的项目有很多，最基础的是外观检测，看看有没有元件贴错、贴反，有没有虚焊、连焊的情况。现在很多厂家会用 AOI 自动光学检测设备，它就像一双 “火眼金睛”，能通过摄像头拍摄 PCB 板的图像，然后和标准图像进行对比，快速找出外观上的缺陷。除了外观检测，还有电气性能检测，比如用万用表检测电路的通断，用专用的测试设备检测 PCBA 板的功能是否正常，确保每个指标都符合要求。如果检测出有问题，还需要进行返修，比如把贴错的元件取下来重新贴装，把虚焊的地方重新焊接，直到产品合格为止。

随着电子设备越来越向小型化、高精度、多功能的方向发展，PCBA 加工行业也在不断进步。比如现在很多产品会用到 BGA、CSP 等封装形式的芯片，这些芯片的引脚在底部，传统的贴装和焊接工艺很难满足要求，这就促使贴片机和回流焊设备不断升级，提高定位精度和温度控制能力。另外，环保也是现在 PCBA 加工行业关注的重点，以前很多焊膏里含有铅，对环境和人体健康有影响，现在基本都换成了无铅焊膏，回流焊炉的废气处理系统也越来越完善，尽量减少对环境的污染。

还有，智能化在 PCBA 加工中的应用也越来越广泛。现在很多工厂都引入了 MES 生产执行系统，能实时监控整个加工流程，比如贴片机的运行状态、回流焊炉的温度变化、检测的结果等，一旦某个环节出现问题，系统能及时报警，方便工作人员快速处理。而且通过数据统计和分析，还能找出生产过程中的薄弱环节，不断优化流程，提高生产效率和产品质量。比如通过分析 AOI 检测的数据，发现某个型号的电阻经常出现贴错的情况，就可以检查贴片机的吸嘴是否有问题，或者元件的供料器是否正常，及时调整，避免后续再出现类似的问题。

可能有人会觉得，PCBA 加工看起来都是些机械操作，没什么技术含量，但其实这里面的门道多着呢。比如在选择元件的时候，不仅要考虑元件的性能和价格，还要考虑它是否适合现有的加工工艺；在设计 PCB 板的时候，也要考虑到后续的贴装和焊接，比如元件之间的间距不能太小，不然贴片机不好操作，也容易出现连焊的情况。而且不同行业的产品，对 PCBA 加工的要求也不一样，比如医疗设备的 PCBA 板，对可靠性和稳定性的要求特别高，加工过程中的每个环节都要严格把控，甚至需要进行更全面的检测和老化测试；而消费类电子产品的 PCBA 板，更注重性价比和生产效率，在保证质量的前提下，要尽量降低成本，提高产量。

现在市面上做 PCBA 加工的厂家有很多，质量参差不齐，所以很多企业在选择合作伙伴的时候，都会特别谨慎。一般会先看厂家的设备配置，比如有没有先进的贴片机、回流焊炉、检测设备；再看厂家的生产经验，有没有做过类似行业的产品；还要看厂家的质量管理体系，有没有完善的检测和返修流程。毕竟 PCBA 板是电子设备的核心部件，它的质量直接影响到整个设备的性能和使用寿命，如果 PCBA 板出了问题，轻则设备无法正常工作，重则可能会引发安全事故。

其实 PCBA 加工就像电子设备的 “地基”，只有地基打得牢，电子设备才能稳定可靠地运行。随着科技的不断发展，我们对电子设备的要求会越来越高，这也会推动 PCBA 加工技术不断创新，未来可能会出现更精密的加工设备、更环保的加工材料、更智能的生产管理系统。不知道大家在使用电子设备的时候，有没有好奇过里面的电路板是怎么制作出来的呢？如果有机会去 PCBA 加工工厂参观，相信你会对这个过程有更直观的感受，也会更清楚一块小小的电路板，背后凝聚了多少技术和心血。
