PCBA 加工:电子设备的 “骨骼” 锻造术

PCBA 加工:电子设备的 “骨骼” 锻造术

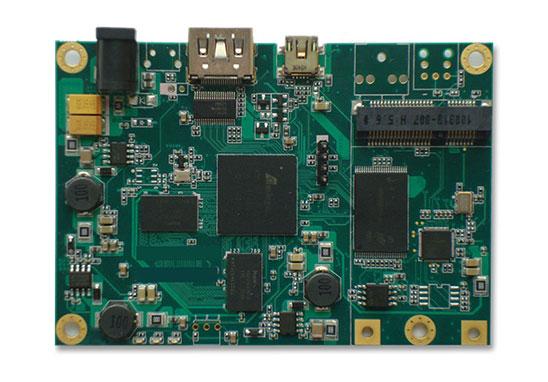

PCBA 加工是电子制造领域的核心环节,承载着将设计图纸转化为实体功能模块的关键使命。从智能手机、智能家居设备到工业控制系统,几乎所有电子产物的核心运作都依赖于经过精密加工的 PCBA 板。这种集电路设计、元器件焊接、功能检测于一体的系统性工艺,直接决定了电子设备的性能稳定性、使用寿命与制造成本,堪称电子产业的 “隐形基石”。

PCBA 加工并非单一工序的简单操作,而是由多个紧密衔接的环节构成的复杂体系。首先是 PCB 裸板制作,需经过基板裁切、钻孔、沉铜、线路成像、蚀刻等多道工序,在绝缘基板上构建出精确的导电线路。随后进入元器件采购与检验阶段,这一步需严格筛选电阻、电容、芯片等电子元件,通过外观检测、性能测试等手段排除不合格品,确保原材料品质。接着是 SMT 贴片工艺,利用自动化设备将微型元器件精准焊接到 PCB 板表面,这一环节对定位精度和焊接温度控制有着极高要求。贴片完成后还需经过 DIP 插件、波峰焊、补焊修整等工序,最后通过 ICT 测试、FCT 测试等多维度检测验证产品功能,形成完整的加工闭环。

PCBA 加工:电子设备的 “骨骼” 锻造术

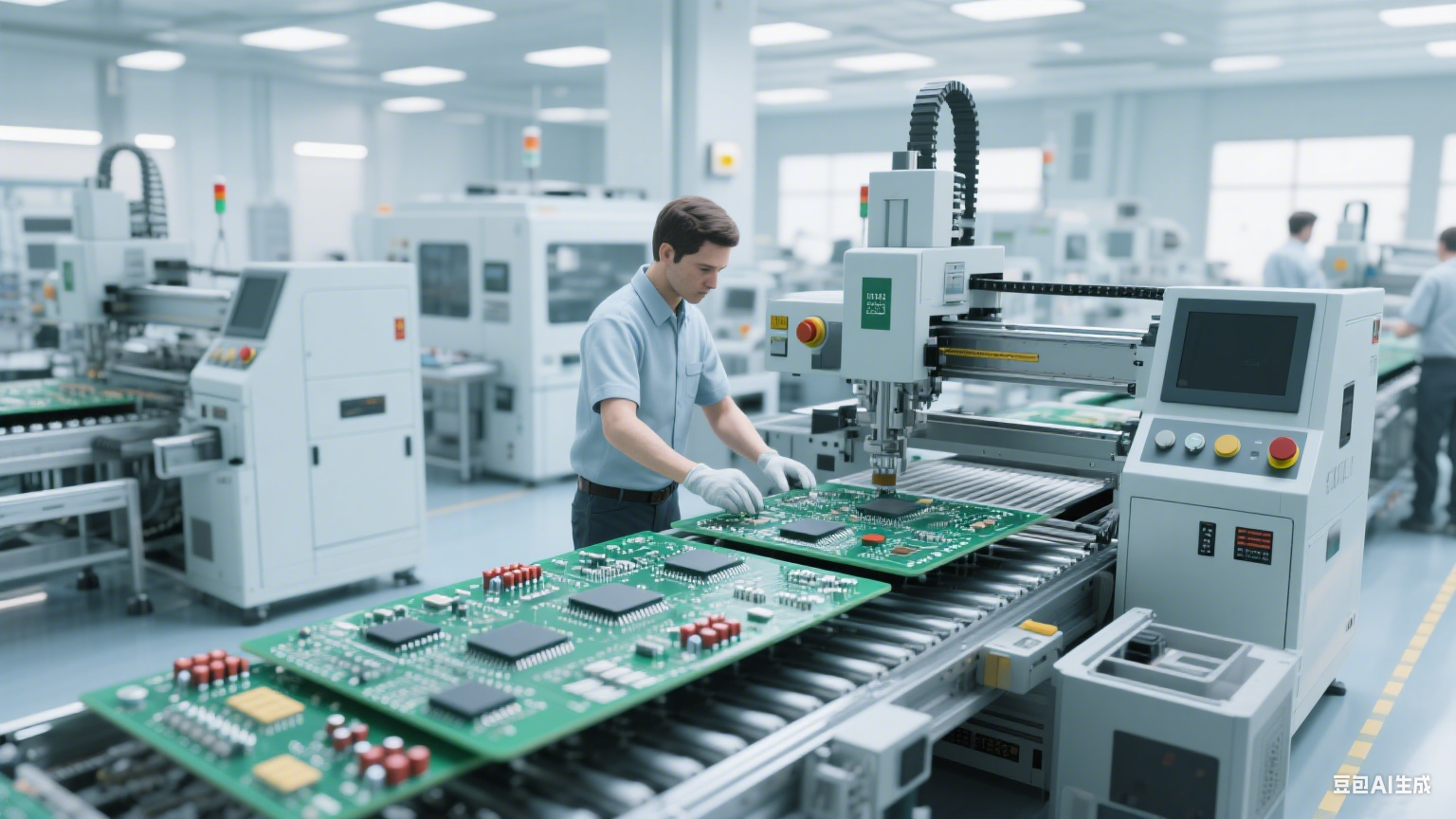

SMT 贴片技术是 PCBA 加工中的关键核心,其技术水平直接影响加工效率与产品质量。现代 SMT 生产线普遍采用全自动印刷机、高速贴片机和回流焊炉组成的流水线作业模式。印刷机通过钢网将焊膏精准涂覆在 PCB 板的焊盘上,涂覆厚度误差需控制在 ±0.01mm 以内,以保证焊接的可靠性。高速贴片机则配备了多组吸嘴,每小时可完成数万次元器件抓取与贴装,定位精度可达 ±0.02mm,能够处理从 01005 封装(尺寸仅 0.4mm×0.2mm)到大型集成电路的各类元器件。回流焊炉通过预热、恒温、回流、冷却四个阶段的温度控制,使焊膏融化并与焊盘形成牢固的金属键合,其中回流阶段的峰值温度需根据元器件特性精确设定,通常在 210℃-260℃之间波动。

DIP 插件工艺作为 SMT 技术的重要补充,在 PCBA 加工中仍占据不可替代的地位。对于体积较大、引脚较多或需承受机械应力的元器件,如连接器、变压器、电解电容等,DIP 插件工艺能提供更稳定的安装效果。该工艺首先通过插件机或人工将元器件引脚插入 PCB 板的通孔中,随后将 PCB 板送入波峰焊炉,熔融的焊锡通过喷嘴形成 “波峰”,与 PCB 板底部接触并完成焊接。为避免焊接过程中出现虚焊、连焊等问题,波峰焊炉需精确控制焊锡温度(通常为 245℃±5℃)、波峰高度与传送速度。焊接完成后,还需对引脚进行剪脚处理,并通过人工或 AOI 设备检查焊接质量,对不合格焊点进行补焊修复。

PCBA 加工的质量控制贯穿于生产全流程,是保障产品可靠性的关键。原材料入库前,质检人员需依据 IPC 标准对元器件进行抽样检测,包括外观检查、电参数测试、温度特性测试等,杜绝假冒伪劣元器件流入生产线。生产过程中,每道工序均设置了在线检测环节:PCB 裸板需通过 AOI(自动光学检测)设备检查线路缺陷;SMT 贴片后需进行 SPI(焊膏检测)和 AOI 检测,分别排查焊膏涂覆问题与贴片偏差;焊接完成后则通过 X-Ray 检测设备检查 BGA、CSP 等封装元器件的焊点内部质量。成品检验阶段,除了进行 ICT(在线电路测试)排查开路、短路等问题外,还需通过 FCT(功能测试)模拟实际工作环境,验证 PCBA 板的各项功能指标是否符合设计要求。

不同应用领域对 PCBA 加工有着差异化的技术需求,推动着加工工艺的不断升级。消费电子领域追求小型化、轻量化与低成本,促使 PCBA 加工向高密度集成方向发展,如 HDI(高密度互联)PCB 板的应用比例持续提升,其线宽线距可缩小至 0.05mm 以下,能够实现更多元器件的密集排布。工业控制领域则更注重可靠性与抗干扰性,要求 PCBA 板具备宽温工作能力(-40℃-85℃)和抗振动、抗电磁干扰特性,因此在加工中需采用耐温性更强的元器件和更厚的铜箔线路。医疗电子领域对安全性要求最为严苛,PCBA 加工需遵循 ISO 13485 质量管理体系,部分产品还需通过 FDA 认证,加工过程中需进行全程可追溯管理,每批次产品的原材料来源、生产参数、检测数据均需详细记录。

PCBA 加工行业的发展始终与电子制造技术的革新同频共振。随着 5G 通信、人工智能、物联网等新兴技术的普及,市场对 PCBA 板的传输速率、散热性能、集成度提出了更高要求。为应对这些需求,行业内正逐步推广一系列新技术:在 PCB 制造环节,激光钻孔技术的应用使孔径最小可达到 0.02mm,满足了高密度布线需求;在焊接工艺方面,选择性波峰焊技术能够针对特定焊点进行精准焊接,减少了对其他元器件的热影响;在检测领域,3D AOI 检测设备的投入使用实现了对焊点三维形态的精准识别,大幅提升了缺陷检出率。同时,智能化生产趋势也在重塑 PCBA 加工模式,MES(制造执行系统)的广泛应用实现了生产过程的实时监控与数据追溯,AGV 机器人则替代人工完成了物料转运、成品搬运等工作,推动行业向 “智能制造” 转型。

电子制造产业的蓬勃发展为 PCBA 加工行业带来了广阔前景,但同时也伴随着激烈的市场竞争。一方面,下游市场的多元化需求驱动着加工企业不断升级技术与设备,以满足不同领域的个性化需求;另一方面,原材料价格波动、人力成本上升等因素也对企业的成本控制能力提出了更高挑战。未来,PCBA 加工企业需在技术研发、质量管控、产能优化等方面持续发力,才能在市场竞争中占据优势。而对于整个电子产业而言,PCBA 加工技术的不断突破,也将为各类新兴电子设备的研发与普及提供坚实支撑,推动电子制造领域迈向更高质量的发展阶段。
