PCBA 打样:电子产业创新的隐形试金石

PCBA 打样绝非简单的电路板制作环节,而是电子设备从设计图纸走向量产落地的关键枢纽。每一款智能硬件的诞生,每一次电子技术的突破,背后都离不开打样阶段的反复校验与优化。它如同产业创新的 “前置过滤器”,提前拦截设计缺陷、规避生产风险,为后续规模化制造扫清障碍,其价值在追求高精度、高可靠性的电子行业中愈发凸显。

专业的 PCBA 打样能够精准暴露设计方案中的隐性问题。元器件选型是否匹配电路负荷、布线布局是否存在信号干扰、焊接工艺是否符合量产标准,这些看似细微的环节,往往会在打样测试中逐一显现。某消费电子企业曾因忽视打样阶段的电源稳定性测试,直接推进量产导致数千台设备开机故障,最终不仅承担巨额返工成本,更错失了关键市场窗口期。这样的案例足以证明,打样环节的严谨性直接决定产品生命周期的起点质量。

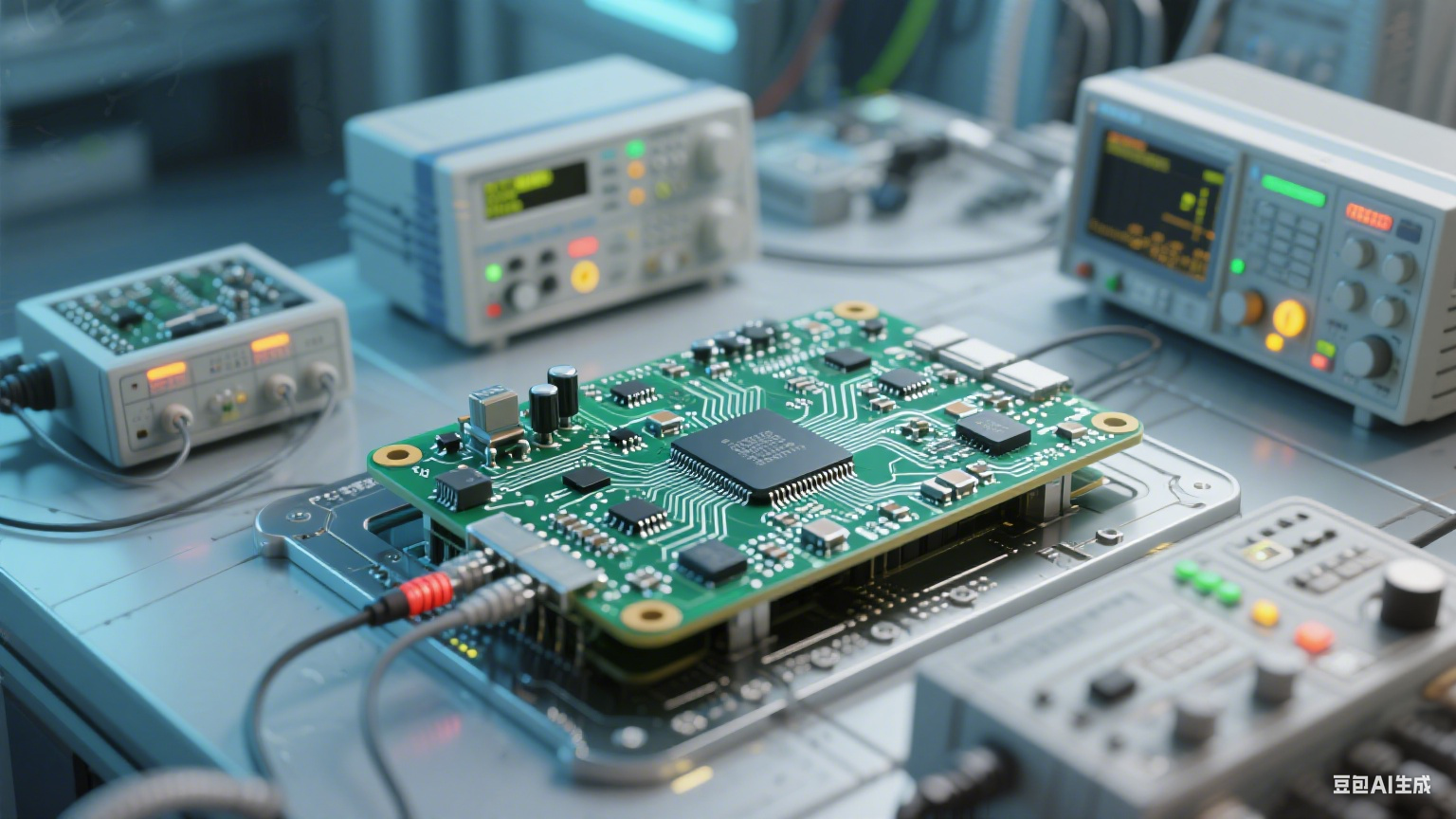

PCBA 打样:电子产业创新的隐形试金石

PCBA 打样的技术含金量体现在对细节的极致把控上。优质打样服务商需具备从物料筛选到工艺优化的全链条能力:在物料端,要建立严格的元器件溯源体系,避免使用翻新料、劣质料影响样板性能;在生产端,需掌握 SMT 贴片精度控制、回流焊温度曲线调试等核心技术,确保焊点平整度、导通性达到设计要求;在测试端,要配备 AOI 光学检测、X 射线检测等专业设备,实现缺陷的精准定位。这些技术环节环环相扣,共同构成打样质量的保障体系。

市场对 PCBA 打样的需求正朝着多元化方向演进。消费电子领域追求 “快迭代”,要求打样周期压缩至 3-5 天,以匹配产品快速更新的节奏;工业控制领域强调 “高可靠”,打样过程需通过高温、高湿、振动等多环境测试,确保在极端条件下稳定运行;新能源领域聚焦 “高功率”,对电路板的散热设计、电流承载能力提出更高要求,打样阶段需反复验证热管理方案。不同行业的差异化需求,推动打样服务从 “标准化” 向 “定制化” 转型。

打样成本的合理控制是企业关注的核心议题之一,但成本优化绝非以牺牲质量为代价。明智的企业会选择具备规模效应的打样服务商,通过集中采购降低物料成本;同时在设计阶段与打样团队深度协作,提前规避可预见的工艺问题,减少反复打样带来的时间与资金浪费。有数据显示,采用 “设计 – 打样 – 优化” 协同模式的企业,最终量产成本较传统模式可降低 15%-20%,这印证了科学打样策略的经济价值。

PCBA 打样的行业标准正在逐步完善,这为市场规范化发展提供了支撑。从 IPC-A-610 电子组件的可接受性标准,到 ISO9001 质量管理体系对打样流程的严格约束,标准的落地让打样质量有了明确的评判依据。与此同时,第三方检测机构的兴起进一步强化了质量监督,通过中立的专业检测,帮助企业筛选合格的打样服务商,推动整个行业从 “价格竞争” 转向 “价值竞争”。

技术创新持续为 PCBA 打样注入新活力。5G 技术的普及带动高频电路板打样需求,要求打样过程精准控制信号衰减;人工智能算法开始应用于打样缺陷检测,识别效率较人工提升数倍;3D 打印技术在样板制作中的尝试,为复杂结构电路板的快速成型提供了可能。这些新技术的融合应用,不仅提升了打样的效率与精度,更拓展了打样服务的边界。

企业对 PCBA 打样的认知误区仍需警惕。部分企业将打样视为 “多余环节”,认为直接量产可节省时间,却忽视了潜在风险;还有企业过度追求低价打样,导致样板与量产产品存在巨大差异,反而增加后续整改成本。这些误区的本质,是对打样核心价值的认知不足 —— 打样不是成本消耗,而是对产品质量的前置投资,其回报体现在量产阶段的顺畅推进与市场口碑的积累。

随着电子产业向高端化、智能化转型,PCBA 打样的战略地位将更加突出。它不再仅仅是生产前的 “试错环节”,更将成为技术创新的 “试验场” 与市场需求的 “探测器”。如何选择适配的打样服务商、如何通过打样实现设计优化、如何借助打样抢占市场先机,这些问题将成为企业竞争力构建的重要考量。PCBA 打样的价值,终将在每一款成功的电子产品中得到最生动的诠释。

常见问答

  1. PCBA 打样和小批量生产有什么区别?

两者核心目的不同:打样以验证设计可行性为目标,数量通常在 1-50 片,侧重缺陷检测与方案优化;小批量生产是量产前的试产阶段,数量一般在 50-5000 片,侧重验证生产工艺稳定性与供应链适配性。

  1. 打样周期受哪些因素影响?

主要取决于三个维度:一是物料采购周期,特殊元器件可能需要 1-2 周;二是生产工艺复杂度,多层板、高频板打样耗时更长;三是服务商产能,优质服务商通常能通过产能调配缩短周期。

  1. 打样过程中需要提供哪些资料?

需提供完整的设计文件,包括 Gerber 文件、BOM 清单(明确元器件型号、规格)、坐标文件(用于 SMT 贴片),部分行业还需提供结构图纸以确保样板与外壳适配。

  1. 如何判断 PCBA 样板的质量好坏?

可从外观与性能两方面检测:外观上查看焊点是否饱满、无虚焊漏焊,板面是否干净无杂物;性能上通过万用表、示波器等设备测试电路导通性、信号稳定性等关键参数。

  1. 打样后发现设计缺陷,如何高效整改?

应第一时间与打样服务商的工程团队沟通,明确缺陷现象(如短路、信号干扰等);借助服务商的检测报告定位问题根源,针对性调整设计方案;必要时可要求服务商提供整改建议,缩短二次打样周期。
