PCBA：电子设备的 “隐形心脏” 与产业演进之路

PCBA，即印刷电路板组件，是所有电子设备运行的核心中枢。从我们贴身携带的智能手机、智能手表，到家庭中运转的冰箱、空调，再到工业场景里的自动化设备、医疗领域的精密仪器，几乎所有需要电力驱动的智能产品内部，都藏着一块或多块 PCBA 在默默支撑。它如同电子设备的 “隐形心脏”，通过铜箔线路将电阻、电容、芯片等元器件紧密连接，实现电流与信号的精准传输，最终转化为设备的各项功能。

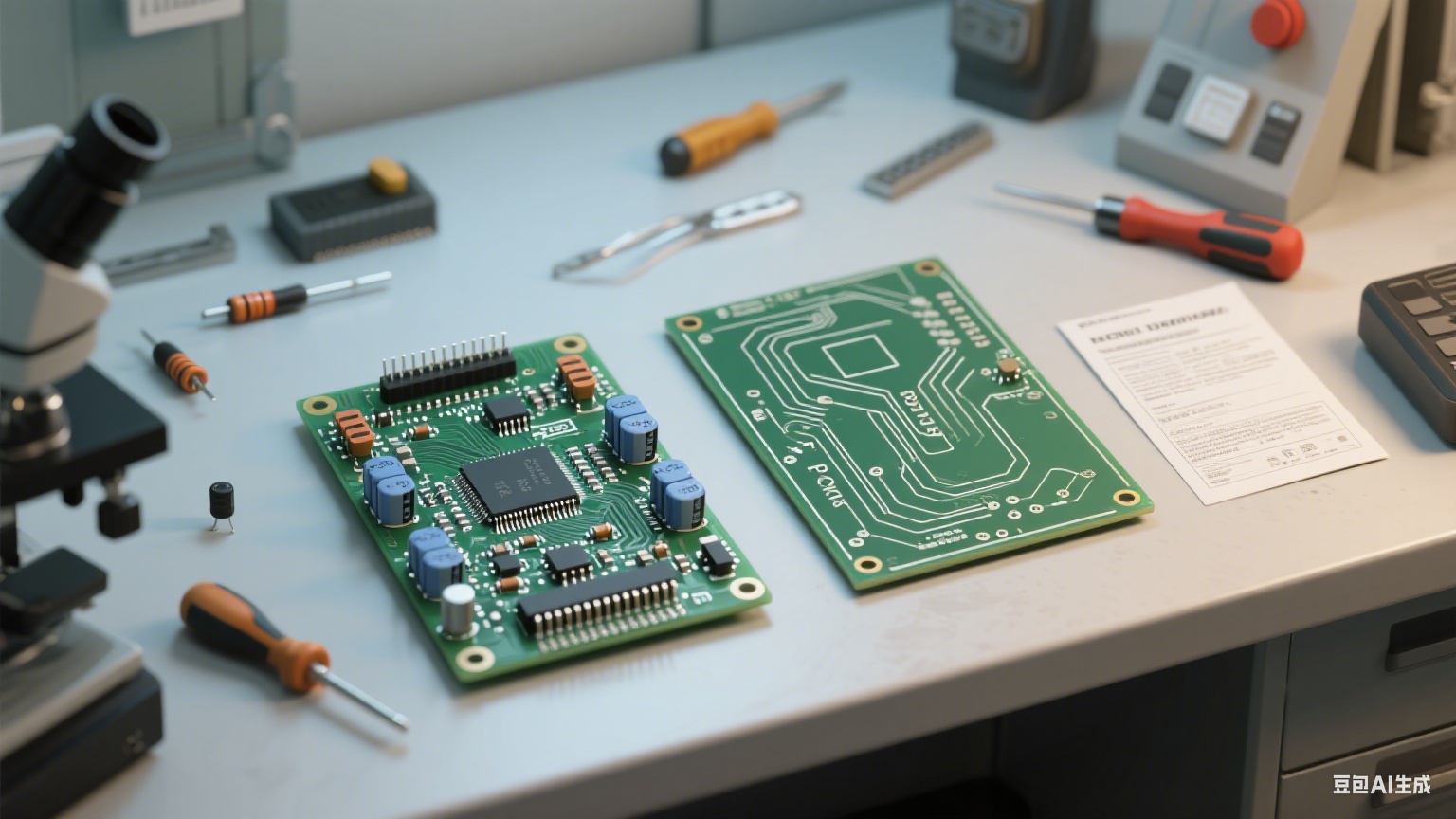

认识 PCBA 需先厘清其与 PCB 的本质区别。PCB 指的是裸印刷电路板，仅为一块带有线路图案的绝缘基板，好比一张 “电子地图”；而 PCBA 则是在 PCB 基础上完成元器件焊接、测试等工序后的成品组件，相当于已经按照 “地图” 部署好 “兵力” 的作战系统。构成 PCBA 的元器件种类繁多， passive components 如电阻、电容、电感负责电流调节与信号滤波，active components 如晶体管、集成电路芯片承担信号放大与数据处理，连接器则实现组件与外部设备的对接，这些元件协同工作构成了完整的电子功能模块。

PCBA 的生产是一套精密复杂的系统工程，每道工序都对精度与稳定性有着严苛要求。首先是 PCB 基板制造，需经过基板裁切、钻孔、沉铜、线路成像、蚀刻等步骤，在绝缘基材上形成精准的导电线路。随后进入元器件贴装阶段，全自动贴片机以每秒数十次的速度将微型元器件精准 “安置” 在 PCB 指定位置，其定位精度可达到 0.01 毫米级别，相当于头发丝直径的七分之一。

焊接工序是决定 PCBA 可靠性的关键环节。目前主流的回流焊技术通过热风循环将焊膏加热至熔融状态，使元器件与 PCB 线路牢固结合。焊接完成后，PCBA 还需经过严格的检测流程：AOI 自动光学检测设备利用高速相机捕捉焊点图像，与标准模板对比识别虚焊、漏焊等缺陷；X 射线检测则能穿透封装组件，检查 BGA、CSP 等球栅阵列元器件的内部焊接质量。部分高可靠性要求的 PCBA 还需进行高低温循环、振动冲击等环境测试，确保在极端条件下仍能稳定工作。

PCBA 技术的发展始终与电子产业的演进同频共振。上世纪 60 年代，PCB 刚进入量产阶段时，元器件以通孔插装为主，PCBA 体积庞大且装配效率低下。80 年代表面贴装技术（SMT）的兴起引发了第一次革命，元器件无需钻孔即可直接贴装在 PCB 表面，使 PCBA 的体积缩小了 70% 以上，同时生产效率大幅提升。进入 21 世纪，高密度互联技术（HDI）的成熟让 PCB 线路密度实现质的飞跃，线宽与线距从毫米级缩小至微米级，为智能手机、平板电脑等轻薄化设备的普及奠定了基础。

如今，PCBA 产业正朝着微型化、高密度、高可靠性的方向持续突破。柔性 PCBA 的出现打破了传统刚性基板的形态限制，可弯曲、折叠的特性使其广泛应用于可穿戴设备、折叠屏手机等创新产品中。在汽车电子领域，车载 PCBA 的要求更为严苛，不仅需承受 – 40℃至 85℃的宽温范围，还需具备抗电磁干扰、耐振动等性能，一辆智能电动汽车搭载的 PCBA 数量已超过 50 块，涵盖自动驾驶、车联网、动力控制等核心系统。

医疗电子领域对 PCBA 的可靠性提出了极致要求。心脏起搏器、监护仪等医疗设备中的 PCBA 一旦出现故障，可能直接危及患者生命。因此，这类 PCBA 需采用医用级基材与元器件，生产过程需在万级甚至百级洁净车间进行，且必须通过 ISO13485 医疗器械质量管理体系认证。在工业自动化场景中，工业级 PCBA 则需适应粉尘、潮湿、腐蚀性气体等恶劣环境，部分特殊行业还会采用防硫化、防盐雾的特殊工艺处理。

PCBA 产业的竞争核心在于技术工艺与供应链管理。全球顶尖的 PCBA 制造商不仅拥有先进的生产设备，更具备强大的工艺研发能力。例如，针对 01005 规格（长 0.4 毫米、宽 0.2 毫米）的超微型元器件，需要特殊的钢网开孔设计与贴片机参数调试才能保证贴装良率。同时，PCBA 生产涉及上千种元器件，供应链的稳定性至关重要。成熟的制造商通常会建立多渠道供应商体系，并通过 ERP 系统实现元器件库存的精准管理，以应对原材料价格波动与供应短缺风险。

在消费电子领域，PCBA 的迭代速度尤为惊人。以智能手机为例，每一代新品的升级往往伴随着 PCBA 的全面重构：芯片制程的升级要求 PCB 线路重新布局，摄像头模组的升级需要优化供电与信号线路设计，快充功能的提升则对 PCBA 的散热与电流承载能力提出更高要求。为跟上市场节奏，PCBA 企业通常需要在产品研发初期就与终端厂商深度合作，参与设计评审与工艺验证，缩短产品从研发到量产的周期。

随着物联网、人工智能等新技术的发展，PCBA 产业正迎来新的发展机遇。物联网设备的爆发式增长带动了低功耗 PCBA 的需求，这类 PCBA 通过优化电路设计与采用低功耗元器件，可使设备续航时间延长数倍。AI 芯片的普及则推动了高算力 PCBA 的发展，为满足芯片的散热需求，PCBA 往往需要集成热管、均热板等散热结构，部分高端产品还会采用陶瓷基板替代传统 FR-4 基板，以提升散热效率。

中国已成为全球最大的 PCBA 生产与消费市场，产业集群主要分布在珠三角、长三角地区。珠三角凭借完整的电子产业链优势，聚集了从 PCB 制造、元器件供应到 PCBA 加工的全链条企业，形成了高效的产业生态；长三角则在高端 PCBA 领域表现突出，尤其在汽车电子、医疗电子等细分市场占据领先地位。近年来，国内 PCBA 企业在技术研发上的投入持续增加，部分企业已突破高密度封装、柔性制造等核心技术，逐渐从低端代工向高端研发制造转型。

不过，PCBA 产业也面临着诸多挑战。原材料方面，高端芯片、特种基材等核心物料仍高度依赖进口，供应链的自主可控成为行业亟待解决的问题。技术方面，随着元器件集成度的不断提高，PCBA 的散热、电磁兼容等问题日益突出，对设计与工艺提出了更高要求。此外，劳动力成本上升、环保法规趋严等因素也在推动行业加速转型升级，自动化、智能化生产成为企业提升竞争力的必然选择。

从一块空白的 PCB 基板到承载复杂功能的 PCBA 组件，每一个环节都凝聚着电子产业的技术结晶。在智能时代的浪潮下，PCBA 作为电子设备的核心枢纽，其技术创新与产业发展不仅关系到单个产品的性能，更影响着整个电子产业的前进方向。未来，随着更多新技术、新材料的应用，PCBA 将以更小巧、更可靠、更智能的形态，支撑起万物互联的智能世界，而行业内的企业如何突破技术瓶颈、构建核心竞争力，将成为决定其在产业变革中地位的关键。
