一块 PCBA 样板里的时光与匠心

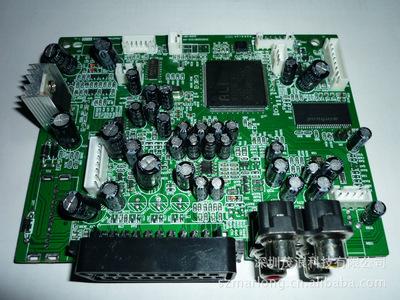

深夜的实验室还亮着一盏灯，电子工程师老周指尖划过刚出炉的 PCBA 样板，铜箔线路在灯光下泛着细密的光泽。这是他本周第七次打样，焊盘上的锡点圆润饱满，和前几次边缘发虚的次品形成鲜明对比。对电子行业从业者来说，PCBA 打样从来不是简单的 “试做”，而是产品从图纸走向现实的第一道桥梁，藏着无数次调整与等待的温度。

每块 PCBA 样板都承载着团队的心血。从原理图设计时对元器件选型的反复推敲，到 PCB 布局时对信号干扰的细致规避，再到打样时对工艺参数的精准把控，每个环节都像在打磨一件精密的艺术品。工程师们常说，样板的质量里藏着产品的未来 —— 一次成功的打样能让后续量产少走数月弯路，而一次疏漏可能让前期投入付诸东流。这种对细节的敬畏，早已刻进每个电子人的职业基因里。

PCBA 打样的魅力，在于它总能用最直接的方式暴露问题。曾见过刚毕业的工程师小林，拿着第一块样板哭红了眼 —— 因为忽略了散热孔设计，核心芯片在测试中迅速升温烧毁。但正是这块 “失败” 的样板，让他记住了功率器件布局的黄金法则。资深工程师们则懂得从样板的细微之处读信息：焊盘是否有毛刺，阻焊层是否均匀，过孔是否通畅，这些看似琐碎的细节，恰恰是判断打样质量的关键。

选择合适的打样厂家，是很多团队绕不开的课题。有过多次合作经历的采购经理张姐说，好的打样厂家从来不是 “交差就好”，而是会主动提供优化建议。她曾遇到一家厂家，在打样时发现设计图中两个元器件间距过近，可能影响后续焊接，立刻联系技术团队沟通调整。这种 “多走一步” 的责任心，比单纯的低价更让人安心。毕竟，PCBA 样板不仅是测试工具，更是产品理念的第一次实物呈现。

打样过程中的等待，往往夹杂着期待与忐忑。尤其是初创团队，有限的资金经不起多次试错，每块样板都承载着项目存续的希望。有个做智能穿戴设备的创业团队，前两次打样都因信号稳定性问题失败，第三次拿到样板时，整个团队围在测试仪器前屏住呼吸。当屏幕上跳出 “信号正常” 的提示时，有人当场红了眼眶。对他们而言，那块小小的 PCBA 样板，是无数个熬夜改图、反复论证后的成果，更是梦想照进现实的起点。

随着技术发展，PCBA 打样的效率越来越高，从过去的一周交付缩短到如今的 24 小时加急服务，但不变的是对品质的追求。有些工程师会特意保留每一次的打样样板，从布满瑕疵的初版到近乎完美的终版，排成一排就像产品的成长日记。这些样板上的划痕、标注，记录着团队解决问题的轨迹，也见证着电子行业从业者的坚守与热爱。

PCBA 打样从来不是孤立的环节，它连接着设计、生产与市场。一块合格的样板，既要满足技术参数要求，也要考虑量产可行性，更要贴合用户需求。就像有工程师在打样时，会特意增加一个预留接口，为后续功能升级留足空间；还有团队在样板测试阶段，就邀请潜在用户体验，根据反馈调整设计。这种从样板阶段就具备的全局思维，往往能让产品在后续竞争中占据优势。

在这个追求快节奏的时代，PCBA 打样依然保持着 “慢工出细活” 的本质。从 PCB 裸板制作时的蚀刻精度控制，到元器件焊接时的温度把控，再到成品测试时的多维度检测，每个步骤都容不得半点马虎。有位老工程师说，他见过最极致的打样，光是焊点检测就用了三种不同仪器，只为确保每个连接都万无一失。这种对完美的执着，正是中国电子制造业不断进步的密码。

或许在外人看来，PCBA 样板只是一块布满线路的电路板，但在从业者眼中，它是有生命的。它能 “说话”—— 通过测试数据告诉你设计是否合理；它能 “成长”—— 在一次次优化中贴近理想状态；它更能 “见证”—— 见证一个想法从模糊到清晰，从图纸到产品。每块样板的诞生，都是技术与匠心的完美融合，是无数人用专业与热爱浇灌出的果实。

当我们拿起智能手机、智能家电，享受科技带来的便利时，很少有人会想起，这些产品的起点，或许是一块不起眼的 PCBA 样板。那些藏在样板里的熬夜时光、反复调试的执着、解决问题的喜悦，最终都转化为改变生活的力量。而这份力量的背后，是无数电子行业从业者对细节的坚守，对品质的敬畏，对创新的追求。这份坚守与热爱，还将继续支撑着更多新奇想法走向现实，照亮未来的科技之路。

常见问答

1. PCBA 打样为什么不能跳过直接量产？

跳过打样直接量产风险极高。打样能提前暴露设计缺陷（如线路短路、元器件兼容问题）、工艺问题（如焊接难度大、散热不良），还能验证产品性能是否符合预期。一次打样成本仅为量产的几十分之一，却能避免量产阶段可能造成的数万甚至数十万损失。

2. 加急打样会影响样板质量吗？

正规厂家的加急打样不会牺牲质量。加急服务是通过优化生产排期、增加人力投入实现的，核心生产环节（如蚀刻、焊接、检测）的标准不会降低。但需注意，加急打样需提前与厂家确认工艺可行性，避免因时间仓促导致沟通疏漏。

3. PCBA 打样时需要提供哪些资料？

通常需提供 PCB 设计文件（如 Gerber 文件、PCB 源文件）、BOM 清单（明确元器件型号、规格、封装）、工艺要求说明（如焊接方式、阻焊层颜色）。若有特殊需求，还需提供测试标准或参考样品，帮助厂家精准理解需求。

4. 如何判断 PCBA 样板的质量好坏？

可从外观和性能两方面判断：外观上，线路无毛刺、焊盘平整、元器件焊接牢固无虚焊、阻焊层均匀无气泡；性能上，通过专业仪器测试电压、电流、信号稳定性等参数，确保符合设计标准。此外，还可检查样板的耐温性、抗干扰性等可靠性指标。

5. 打样次数过多是什么原因导致的？

常见原因包括：设计阶段考虑不周（如未兼顾工艺要求、元器件选型错误）、厂家技术能力不足（如工艺精度不够、检测不严格）、需求沟通不清晰（如未明确测试标准、特殊工艺要求）。减少打样次数需在设计前充分调研，选择靠谱厂家，加强前期沟通与设计评审。
