计算机辅助工程（CAE）：一场从抓狂到得心应手的修行

干了快二十年机械，说实话，每次想起刚入行那会儿画图、算强度，心里还是发怵。那真不是人干的活儿。一个零件改七八版，车间师傅斜着眼看你——‘又改？铸模费你出啊？’

后来有了计算机辅助工程（CAE），世界变没变好？挺分裂的。省事儿的时候是真省，能把人逼疯的时候……也不少。不过话说回来，现在哪个正经做产品的敢离开仿真？除非你只想做低端加工。

没有CAE的日子，靠的是胆大和命硬

我刚出道那会儿，有限元分析还是个稀罕词。小厂子根本没那预算买工作站。那怎么办？拍脑袋，翻手册，再不然——做了样品往死里测。记得有次设计个液压缸端盖，为了省材料，壁厚减了 2 毫米。结果呢？试压的时候，端盖直接崩飞，砸穿了车间的石棉瓦屋顶。万幸没伤着人！老板瞪我一眼，没说话，但我后背全是汗。

现在想想，那就是因为缺了应力仿真。如果当时哪怕跑个最简单的静力学分析，云图一出来，哪里红（高应力）一目了然。可那时不懂啊，觉得 CAE 是花架子。直到 2010 年左右，公司买了第一套正版软件，我跟着培训啃了一个月，才明白——这玩意儿能救命。

CAE 到底能干啥？别被推销的忽悠瘸了

市场上把 CAE 吹得神乎其神。什么数字孪生、什么 AI 驱动仿真……听着就头大。依我看，计算机辅助工程（CAE）落地的核心，就三件事：

• 找薄弱点——哪儿会断、哪儿会裂，提前告诉你。这靠的是线性静力分析和疲劳寿命预测。
• 看变形——装配体受载后精度能不能保住？间隙会不会吃没？一个非线性接触分析跑下来，比实物装配一遍都清楚。
• 挖潜力——减重、换材料、改拓扑结构。用了拓扑优化，往往能得出让你拍大腿的怪异形状，但就是好用。

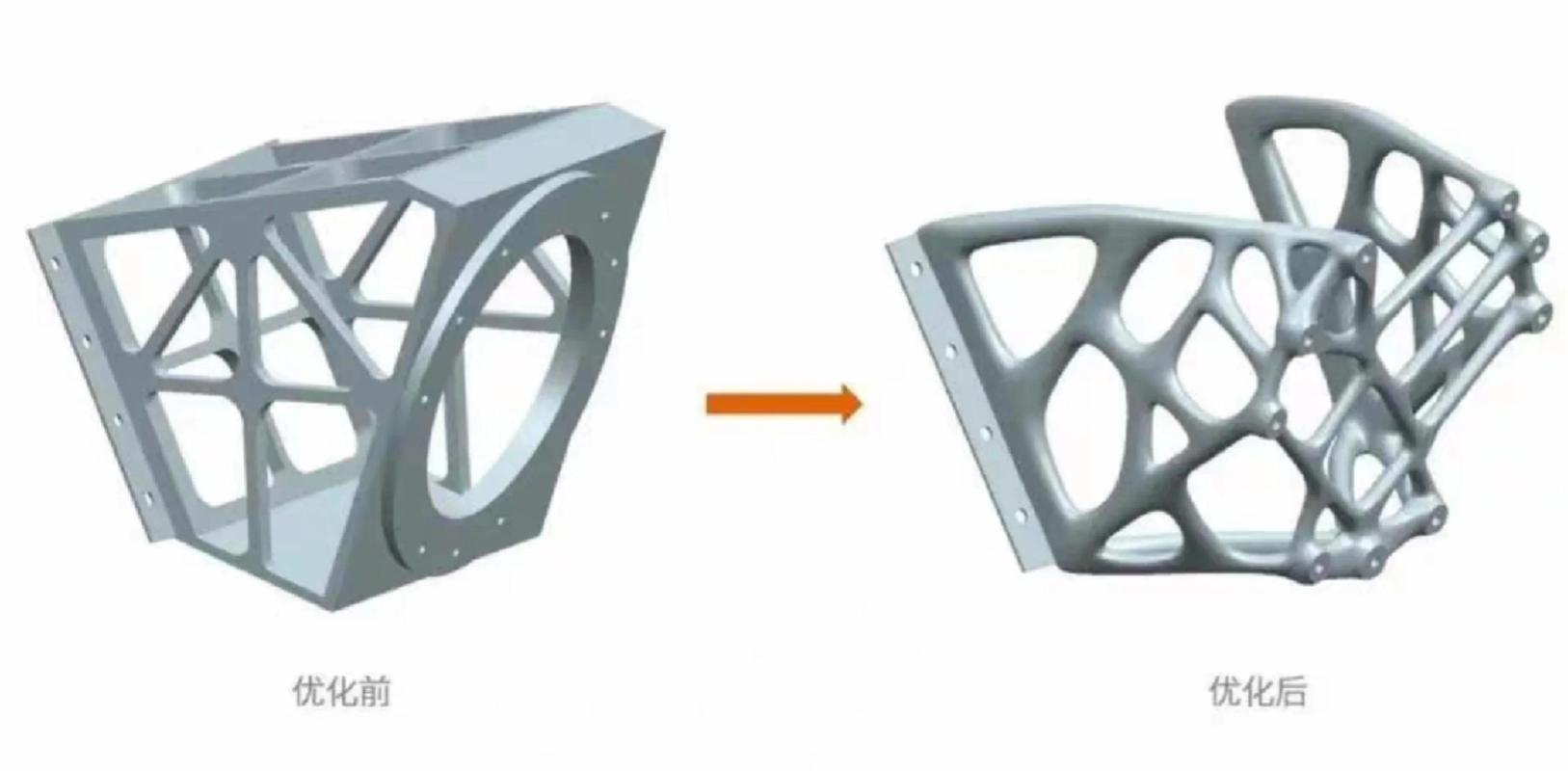

举个例子。去年我们团队给一款工业机器人底座做结构优化。原先铸件重 120 公斤，通过模态分析和频率响应仿真，硬是把筋板布局改了，减到 89 公斤，一阶固有频率还提了 15%。车间主任看到新铸件图，第一句就问：“这玩意儿能撑住？”跑完仿真给他看安全系数，他才没话说。✅

问：那是不是所有设计都必须上 CAE？
答：当然不是！一个简单支架，手算都嫌多余，还仿什么真？千万别陷入“为仿真而仿真”的怪圈。❗ 我见过有哥们给一个标准螺栓连接都建了 200 万网格——纯属浪费时间。CAE 的威力体现在复杂问题、多物理场耦合、或者大批量生产容错极低的地方。普通结构，经验公式足矣。

新手血泪史：网格画不好，结果全白搞

不少刚入行的小年轻，把 CAE 当黑盒子用。导入模型，点个“自动网格”，跑出个花花绿绿的云图就敢写报告。真的，每次看到这种我都想骂人。💡

网格划分是仿真的命根子。六面体还是四面体？一阶还是二阶？边界层怎么处理？——这些你要是拎不清，计算结果能把人带沟里。我有一回审一份外协的热-结构耦合分析报告，螺栓孔周围应力大得离谱。查了源文件才发现，那哥们网格尺寸过渡太剧烈，直接导致应力奇异。这不是真实受力，是数值噪声！最后我们重新划了网格，倒角处加密，分层过渡，应力直接降了 40%。

还有边界条件。现实中的约束是柔性的，你的仿真里却设成“完全固定”——能对才怪。这就涉及模型简化的艺术：哪些特征能忽略？载荷怎么等效？全靠经验。没有车间经验的人做不好 CAE 工程师，这是我的偏见，但坚持。

问：我刚学 CAE，该从哪种软件入手？
答：别一上来就啃 ANSYS 经典界面，那操作逻辑能劝退 90% 的人。建议从 Workbench、Abaqus/CAE 或者更轻量的 SolidWorks Simulation 开始。先跑通几个案例，搞懂前处理、求解器、后处理的基本流程。尤其后处理，要会看收敛曲线。曲线都不平，你相信那个结果？另外——多去车间转转。摸过真实产品，才知道软件里的“理想”有多离谱。

别把 CAE 当神仙，它就是个倔骡子

有一说一，最近几年多物理场耦合和多体动力学发展很快。电机电磁振动噪声、电池包热失控蔓延……这些搁以前根本没法算，现在起码敢试了。但！是！仿真的坑永远比路多。

参数设置稍微偏一点，结果南辕北辙。材料本构准不准？阻尼系数量级对不对？有些时候，仿真和实验的对比差距能达到 20%——这在某些行业已经算“吻合良好”。听着可笑吧？所以我一再强调：CAE 是辅助决策，不是替代决策。用它来筛选方案、缩小试错范围，绝不能用它直接签发合格证。

这两年有个词挺火——数字孪生。说白了就是给物理产品配个高保真虚拟化身，实时数据驱动仿真。听起来美，可实践起来极其吃力。数据协议、模型降阶、实时计算……每一项都是硬骨头。我们厂试水过一个产线数字孪生项目，折腾大半年，最后发现离散元仿真根本跟不上节拍。一堆博士挠头，一线操作工在旁边冷笑——那滋味，啧啧。

问：CAE 工程师会被 AI 取代吗？
答：部分工作会。自动网格划分、参数灵敏度分析这些重复性劳动，迟早被算法接管。但判断力呢？当你面对一个全新的结构构型，该用壳单元还是体单元？载荷该加在哪个面上？软件算出的等效应力刚过屈服点，实物到底会不会真的失效？——这些决策背后，是物理直觉、材料知识和失败教训的混合体。AI 很难在短期内拥有这种脏兮兮的工程嗅觉。至少，我不信。

给后来者的几句糙话

如果你刚进这行，或者正在纠结学不学 CAE，听我句劝：

• 学通一个求解器，比摸过十个软件界面强百倍。无论是 OptiStruct 还是 Nastran，深挖下去。
• 永远怀疑计算结果。打开后处理先看变形有没有异常，应力梯度合理不。
• 报告别写得花哨，把网格质量、收敛情况、边界条件示意图交代清楚，比什么都强。
• 多跟车间师傅抽烟。他们不懂偏微分方程，但知道哪个角焊容易裂。

计算机辅助工程（CAE）说到底是个工具，人机结合的拐棍。用好了，产品研发能少走几年弯路；用歪了，费时费电还误导人。别迷信，也别放弃摸索。这条路，没有尽头。

最后想起一句话：所有仿真都是错的，但有些是有用的。共勉。
