计算机辅助设计(CAD)被神化了吗?一位老工程师的深夜碎碎念

说来惭愧,我用了二十年CAD,直到上周才真正看懂一张1998年的图纸。那时候没有参数化,没有云端协作,纯二维线框,一根根线画出来——那图纸上的公差标注,现在的小年轻可能连符号都认不全。

从丁字尺到鼠标:一场无声的革命

记得刚入行那会儿,师傅总叼着烟说:“你们这代人享福,不用趴图板。”我还不服气。后来在档案室翻到一套70年代的减速器装配图,密密麻麻的手写仿宋体,橡皮擦留下的毛边,突然就懂了——计算机辅助设计(CAD)带来的根本不是工具升级,而是思维方式的彻底重塑。 先别急着点头。我知道你要说“现在谁还提二维CAD”,对不对?但现实是,直到2024年,大量中小制造企业的核心图纸库,还是DWG格式。上次去一家冲压件厂,技术主管老张给我看他们的模具图,居然是R14版本!问他为什么不升级,他回了一句让我愣住:“升级了能多用十年吗?” 好吧,跑题了。

参数化:天使还是魔鬼?

再说说参数化。2005年我刚开始用Inventor,觉得这玩意儿简直就是神——改一个尺寸,整个模型自动更新。那种快感,很像第一次用Excel的自动求和。但很快,噩梦来了。 有一次给一个液压阀块做参数化驱动,关联了七十多个尺寸,还有跨零件的适配。后来客户说要改一个油口角度,你猜怎么着?整个装配体像多米诺骨牌一样崩溃,错误提示刷了整整三页。我盯着屏幕,凌晨两点,办公室里只有CPU风扇的嗡嗡声。那一刻我甚至怀念起二维时代,至少每根线都是自己亲手确认过的。

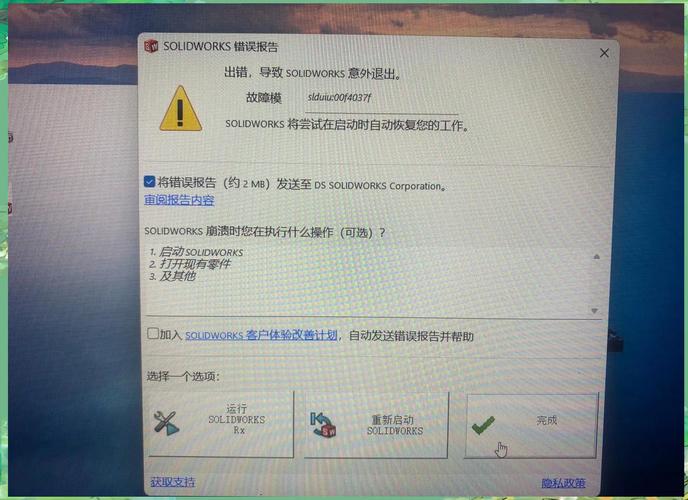

复杂机械装配体参数化关联错误崩溃界面
复杂机械装配体参数化关联错误崩溃界面
所以别迷信参数化。该用的时候用,该断开关联的时候果断打断。参数化设计真正的坑,在于你以为逻辑严密,其实忽略了一个最基础的几何约束——可能是平行,可能是同心,就那么一个小疏忽,就让你半夜加班。

当CAD遇上AI:云端的那些坑与路

近两年大家张口闭口生成式设计、AI驱动CAD。上周参加一个行业会议,某云CAD厂商演示他们的“智能推荐”功能,根据受力自动生成支架结构。现场一片“哇哦”。可是几个月前我团队实际测试时,生成的一个轻量化支架,在疲劳分析里连1000次循环都过不了。❗ 不是说技术不行,而是脱离了具体工况与工艺认知的自动设计,就像没有方向盘的概念车。 不过话说回来,云协作确实解决了大问题。去年我们和意大利的一个客户联合设计生产线布局,用的是Onshape。两边同步修改,批注直接标在模型上,省掉无数邮件和版本混淆。但网络一卡就抓瞎——那次演示前夕,对方网络延迟2000毫秒,模型旋转都像幻灯片。 问:云CAD会取代本地CAD吗? 答:短期内很难。至少在我们非标自动化行业,大量插件、自定义库还深度绑定本地环境。而且有些军工项目明文规定数据不许上云。但混合模式是个方向,把协同部分放云端,核心设计留本地。我们目前就这么干,虽然配置起来让人头秃。
工程师在双屏工作站上同时操作本地与云CAD界面
工程师在双屏工作站上同时操作本地与云CAD界面

三维标注:藏在眼皮底下的革命

三维标注:藏在眼皮底下的革命
三维标注:藏在眼皮底下的革命
说个被严重低估的东西:MBD(基于模型的定义)。2013年我第一次听到这个词,觉得纯粹是软件公司在造概念。直到2022年接手一个航天项目,客户要求交付的模型中直接包含所有尺寸、公差、表面粗糙度信息,PDF图纸只是辅助。上手后发现,三维标注逻辑和二维绘图思维打架打得厉害。比如基准面的选定,在二维里你可能习惯以底边为基准,但在三维模型里,以安装面或者功能面为基准才合理。这需要整个团队重新建立标注规范,争吵了三个月,最后形成一本内部《MBD妥协指南》。 问:推行MBD最大的阻力是什么? 答:不是软件,是人。老工程师觉得“不打印出来心里没底”,质检部门非要纸质图纸量尺寸,供应商的机床还在用DWG文件导入。我们最后妥协,输出“混合包”——包含三维PDF、STEP带PMI,还有必要的二维关键尺寸图。说到底,技术可以一步到位,产业链协同得慢慢磨。 那段时间我经常想,图纸到底是什么?是信息的载体,还是沟通的默契?CAD把设计从纸上解放出来,却又被屏幕框住了。

回到原点:工具与人的博弈

前阵子翻到一本1982年的《机械设计手册》,扉页上有人用钢笔写着:“所有设计错误最终都变为金钱损失。” 现在CAD软件里一堆自动检查工具,干涉检查、壁厚分析,可奇怪的是,低级错误并没有消失,只是换了形式——比如约束冲突没注意到,比如装配体里混入了某个零件的旧版本。 我的经验是:每三个月强制自己关掉所有自动约束,纯手工画一次复杂的截面轮廓。不为别的,就是为了保持对几何的直觉。去年带的一个新人,离开参数化连一个简单的轴径配合都定义不清楚,我说你试试手绘公差带图。他画了半小时,画完自己脸红了。 最后再说几句得罪人的话:CAD厂商总在鼓吹“智能”“高效”“全流程”,可实际车间里,老师傅眯着眼看屏幕,最后还是信自己卡尺量出来的数。这不是软件的问题,而是制造的本质——物理世界永远保留着计算机无法完全捕捉的秘密,比如一个倒角的触感、一个焊道的收缩余量。CAD是必须的工具,但千万别被它绑架了思维。 问:新手学CAD最该注意什么? 答:少迷恋快捷键和花哨功能。先搞明白自己画的每一条线段对应现实中的什么——切削路径、应力流、装配基准。找一套旧图纸抄一遍,再试着用三维建出来。这个过程很枯燥,但会让你以后少犯很多让人哭笑不得的错误。✅
老式绘图板与CAD屏幕并列显示机械零件图纸对比
老式绘图板与CAD屏幕并列显示机械零件图纸对比
写到这里凌晨一点零七分。窗外马路有辆摩托车轰油门过去。突然想起二十年前,我在同一个那张桌子上,对着一个涡轮装配体熬通宵。那时候没有撤销键,每一笔都得想好了再下手。现在呢?Ctrl+Z 成肌肉记忆了。 不确定这是进步,还是退化。
