可编程逻辑控制器(PLC)编程实战:梯形图不死,但结构化文本正在改变游戏规则

上个项目调试,我又被梯形图搞到凌晨三点。真的,不夸张。 几十个接触器、上百个线圈,屏幕上密密麻麻的横杠竖杠——眼都快瞎了。 那一刻我在想,这玩意儿怎么还没被淘汰? 但第二天冷静下来,又不得不承认:梯形图,就是工厂维护人员的通用语言。 你改了段ST代码,夜班电工骂骂咧咧打电话过来,说看不懂,机器趴了。 这其实是个死结。 可编程逻辑控制器(PLC)的编程方式,这二十年看似百花齐放,实则悄无声息地分层了。

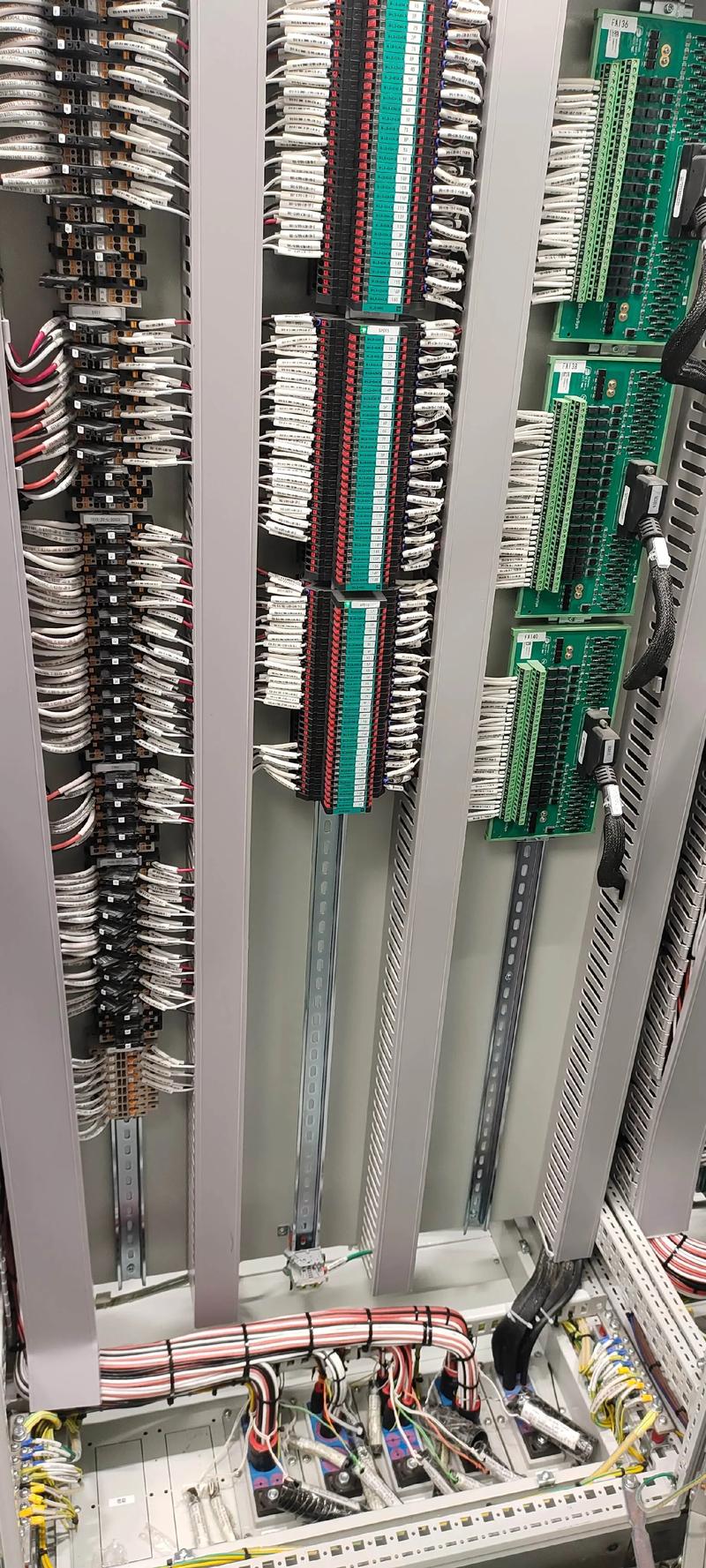

工业生产线PLC控制柜接线密集场景
工业生产线PLC控制柜接线密集场景

梯形图的「肉嗓」与结构化文本的「录音室」

梯形图(LD)的生存逻辑极其简单粗暴:它模拟继电器回路。 电工培训三个月就能上手查问题。 我一个客户,注塑机用的全是三菱FX系列,程序是我十年前写的阶梯图,到现在他们车间主任自己拿个手编器都能改个延时。 这就是生命力。 但是——当你面对复杂的顺序控制、数据处理、通信交互时,梯形图立刻变成灾难。 去年我拿西门子S7-1500做伺服同步,用梯形图写了三百多行,自己回头再看,像一团意大利面。 后来忍痛全删,换成SCL(类似Pascal的结构化文本),三十行搞定。 清晰得像黑板上的公式。 这时候,结构化文本(ST)的优势是压倒性的。 可你敢在钢铁厂的连铸机上全用ST吗? 现场维护人员会杀了你,说真的。

这逼着工程师做选择题。 不是技术优劣,是生存策略。 我现在的习惯是把核心算法、复杂逻辑用ST封装成功能块,对外留出梯形图接口。 就像把高频电路屏蔽在铁盒里,只露出几个旋钮。 维护人员看到的是干干净净的接触器符号,他们安心,我也安心。 但代价是调试时得在两个世界来回切换,脑子容易卡壳。 上周五就因为这个,一个布尔变量传错,找bug找了一小时。 那一小时我反复问自己,IEC 61131-3标准搞出这五种语言,到底是为工程方便,还是给委员会交差?

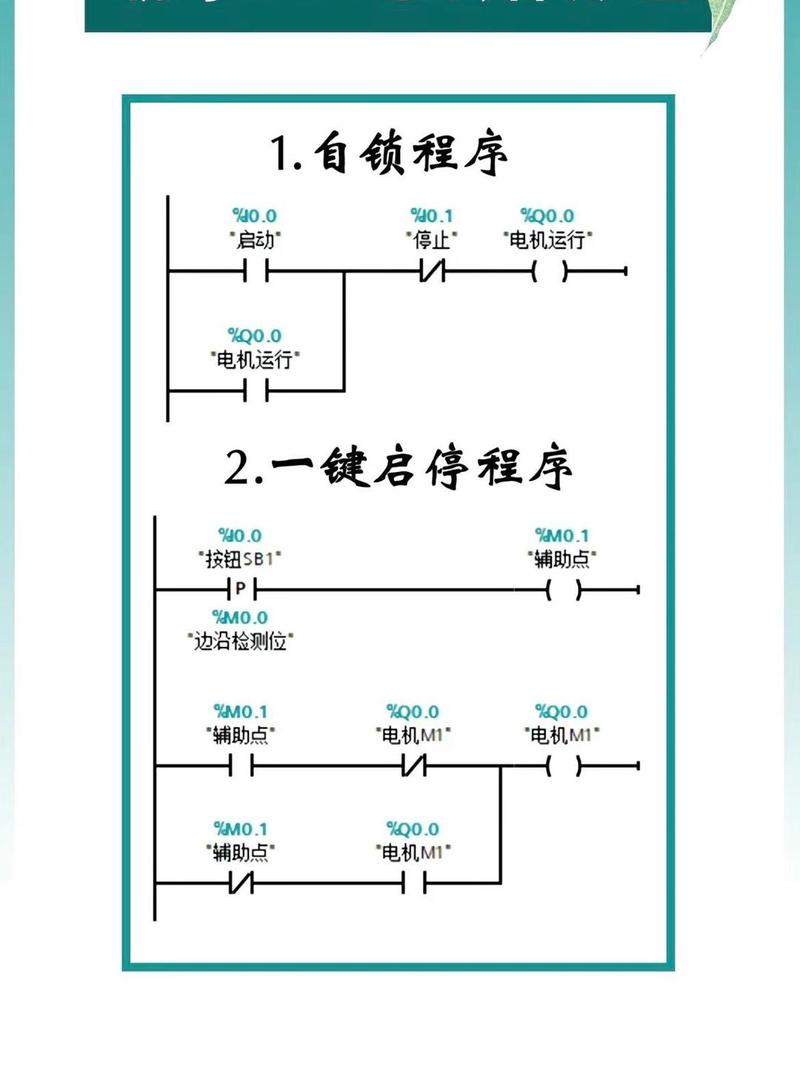

PLC梯形图与结构化文本代码对比屏幕
PLC梯形图与结构化文本代码对比屏幕

在线修改:一把双刃剑

在线修改:一把双刃剑
在线修改:一把双刃剑

提到调试,就躲不开在线修改。 这是PLC的看家本领,也是惹祸根源。 过程控制行业的人都知道,停机一天几十万,谁敢随便拉闸? 所以必须带电改程序。 西门子的博途(TIA Portal)现在做得挺顺滑,下载只改那个块,但有时候初始化值莫名复位,尤其是从TIA V15升级到V17,兼容性的小坑不少。 罗克韦尔的Logix平台就更「豪放」一点,在线编辑直接改,完事「测试」通过就可「接受」,不接受也能跑——有次手滑,把比例阀的限幅值从100改成了10,机器瞬间像被掐住脖子,吱哇乱叫。 幸好急停拍得快。 那之后我给自己定了个死规矩:在线修改任何参数,先写临时监控,确认三遍再永久。

问:新入行的电工或者自动化学生,应该先学梯形图还是直接学结构化文本(ST)?

答:说实话,看你打算扎根哪个领域。 如果你要进汽车生产线、重型机械、冶金这些传统行业,把梯形图吃透是保命饭碗。 现场出问题,老师傅只看梯形图,你跟他说ST他理都不理。 但如果你瞄准高端设备、机器人、或者系统集成方向,不碰ST就是自断一臂。 我更推荐「梯形图打底,ST破局」——先用梯形图理解离散控制逻辑,再拿ST处理算法和数据。 别听培训机构吹什么「语言过时论」,PLC世界里,过时的是不看环境的纯粹技术崇拜。

硬件封闭与软件开放的拉扯

硬件封闭与软件开放的拉扯
硬件封闭与软件开放的拉扯

还有一个让人又爱又恨的趋势——PLC在向PC靠拢。 倍福(Beckhoff)用X86平台的TwinCAT,把PLC跑成Windows下的一个实时核,编程几乎就是Visual Studio。 优势巨大:数据库连接、视觉集成、机器学习推理,这些在传统PLC上要脱层皮的事,现在一个DLL调用就完。 但脆弱性也随之而来。 Windows蓝屏了你怕不怕? 虽然实时核独立,但现场工程师看着显示器上的错误代码,心还是会跳漏一拍。 去年展会上看到某厂家推「软件定义PLC」,直接在Docker里跑Codesys运行时,我第一反应是「这很酷,但谁敢用在炼油厂?」 后来跟同行聊,发现半导体行业接受度倒是很高,因为他们本身IT力量强,而且对节拍和良率的要求比「二十四小时不停机」更精细。 世界正在分裂。

问:PLC程序如何管理版本?有什么好的实践避免下载错程序?

答:这是个血泪话题。 以前靠文件夹命名大法:项目名_v1_最终版_不改了_rev2……简直噩梦。 现在主流平台都支持集成的版本控制,比如西门子的TIA Project Server,或者直接连Git。 但很多工厂IT政策严,不让PLC碰外网,所以折中方案是用自动化备份工具配合标签作业。 我养成的一个习惯:每次下载完,用手机拍下PLC模块上数码管显示的固件版本和程序校验和,然后发到工作群。 土办法,但出问题时这就是救命稻草。 别迷信全自动,人肉核对此处比什么都可靠。

所以你看,可编程逻辑控制器(PLC)这个东西,它从来不是一个单纯的技术问题。 它绑着电工的眼神、维护工的扳手、工厂经理的KPI。 梯形图常青,是因为它长在人的习惯里;ST崛起,是因为机器越来越需要数学而不是连线。 写完这篇文章,我明天又要去改一套罐区PLC的程序,用的还是S7-400,老伙计,全是德语注释。 没什么,它还能跑,挺好。
