变频驱动(VFD)到底怎么调才不烧钱?一位老电工的吐血经验

说实在的,变频驱动(VFD)这玩意儿,现在几乎烂大街了。去车间里转一圈,到处嗡嗡响。但你真的用对了吗?省电?调速?别逗了,要是那么简单,就不会隔三差五炸机、烧电机、干扰得PLC抽风了。我在这行泡了二十年,有时候看到新手瞎搞,真是又气又好笑。好吧,今天不聊虚的,就扯扯那些手册上不写、厂家不说,但你肯定会碰上的破事儿。

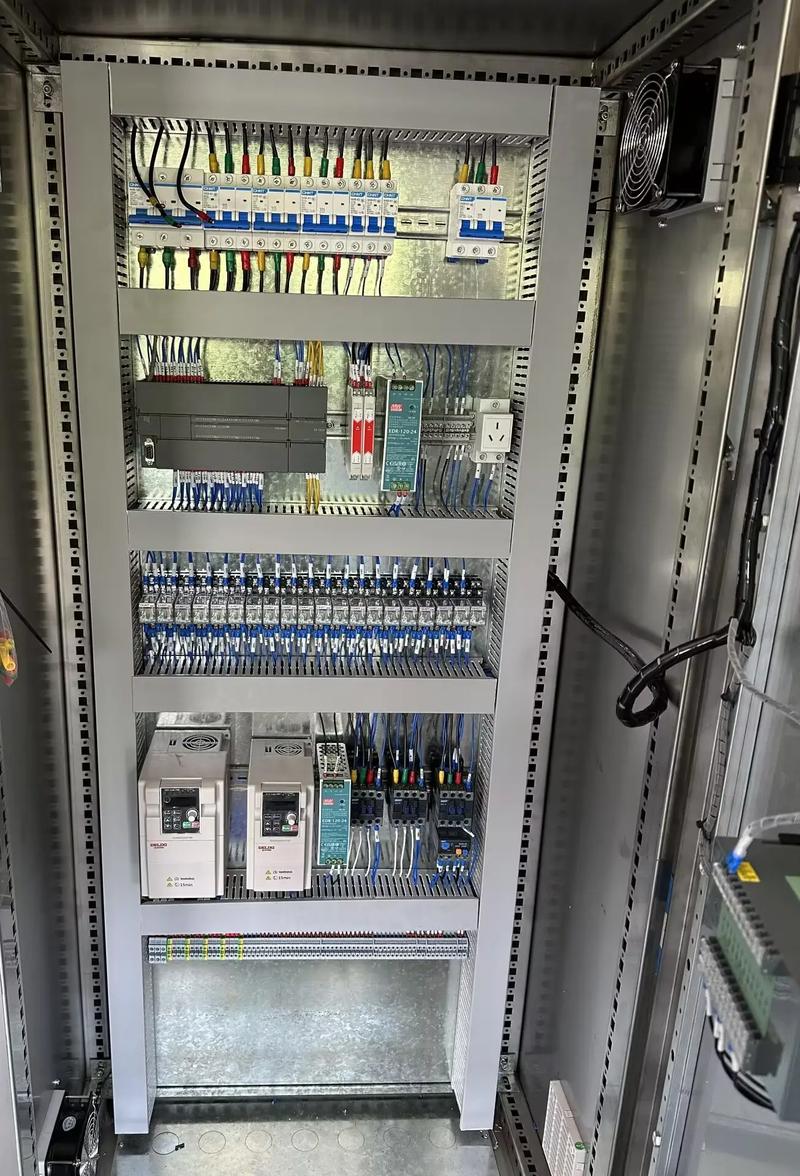

典型的VFD控制柜内部布线图
典型的VFD控制柜内部布线图

选型的时候,你脑子进水了吗?

选型的时候,你脑子进水了吗?
选型的时候,你脑子进水了吗?
首先记住一句话——负载决定一切。别上来就看功率,千瓦数对上了就装,那是外行。风机水泵类,用平方转矩负载,过载能力要求低,选个通用型V/F就得了。可你非拿它去带球磨机、冲床?那矢量控制是必须的,还得放大一档容量。为什么?你想想,那种冲击负载,瞬间电流能飙到额定好几倍,变频器没点过载余量,一个浪涌过来直接报过流,然后你开始怪变频器质量差……其实是你自找的。

谐波——看不见的杀手

真的,这玩意儿太阴了。有一次我去现场,一条产线总是莫名其妙跳闸,查了三天,恨不得把柜子拆了重装。最后拿电能质量分析仪一测,乖乖,电压谐波畸变率THDv超过15%!那台VFD没加进线电抗器,也没配滤波器,把全厂的电网污染得一塌糊涂。你知道吗?旁边那台精密数控床,光栅尺信号老是丢,也全赖这个。后来加了直流电抗器,又装了无源滤波器,世界才清净了。所以啊,别再省那几百块钱的滤波器了,特别是多台变频器共用的时候,谐振起来能毁了电容柜。 问:我现场空间小,进线电抗器塞不进柜子,能不能不装? 答:哎,这种问题我都听腻了。不装也行,但前提是你电网足够强壮,变压器容量是变频器总功率的10倍以上,且线路很短。否则,整流桥会击穿得让你怀疑人生。我见过最惨的案例,一个化工厂没装电抗器,谐波反射把电容柜炸了,停产两天。你说哪个划算?如果实在没空间,可以考虑直流电抗器,体积小,作用差不多。
变频器输入输出端加装滤波器对比图
变频器输入输出端加装滤波器对比图

调试那些让人崩溃的细节

调试那些让人崩溃的细节
调试那些让人崩溃的细节
加速时间设多少?有个新手跟我说:不是默认10秒吗?我呸。他带的是离心风机,负载惯量巨大,加速时间太短,变频器直接过流保护。正确做法是,先设长一点,比如60秒,再慢慢往下减,直到不报警为止。还有制动电阻,很多人压根不装,说电机停不住就怪变频器。你都不消耗那再生能量,它怎么停?只能让它自由滑行。 对了,PID调节也是个坑。恒压供水,设定0.5MPa,但实际波动上下0.2MPa,来回振荡。一看参数,比例增益太大,积分时间又太短,简直是人为制造振荡。典型的不会调就怪设备。记住,P越小、I越大,系统越稳定,但响应慢;反过来就容易振荡。得耐心试,比哄女朋友还难。 问:为什么VFD输出侧不能加接触器?我看有设计图里画了。 答:你看到的那是旁路设计,只在工频切换时用。正常运行时,变频器输出侧千万别加!因为电磁接触器通断瞬间,会产生极高的电压尖峰,可能击穿电机绝缘或变频器的IGBT。而且,如果先断开接触器,再停变频器,那瞬间的续流效应会烧输出级。除非是变频器专用、带灭弧和时序配合的切换柜,否则别玩火。

现在的新花样:IoT和预测性维护

时代变了,如今的VFD都带以太网口,支持Profinet、EtherNet/IP。然后呢?大多数用户只拿来看个运行频率,简直是浪费!我跟你说,现在的智能变频器能采集振动、温度、电流谐波,通过边缘计算预测电机轴承还能撑多久。上个月我给一个泵站做改造,几十台泵全联网,用了某品牌的云端诊断服务,提前两周发现一台潜水泵电流频谱异常,拆开一看轴承滚道已经起皮了。这要是以前,非得等它抱轴了才知。所以,别再以为变频驱动就是块驱动板了,它已经是个数据终端。
带有物联网网关的智能VFD系统架构图
带有物联网网关的智能VFD系统架构图
最后说点心里话。变频驱动这行,水很深。从冶金轧机那种几千千瓦的多传动系统,到小风扇上拇指大的单相变频器,原理相通但细节天差地别。别迷信所谓大牌,也别贪便宜用杂牌,关键是匹配你的工艺。碰到问题,多问几个为什么,别急着换硬件。很多时候,参数没调好、线路没走对,才是根源。行了,今天就先吐槽到这儿,再写下去,我怕把行业内幕都抖出来。
