逆向工程实战:一把卡尺撬开德国机床的秘密

说实话,第一次干这事儿的时候,手在抖——不是因为冷,是兴奋。面前那台德国产的精密减速器,老板说‘拆了它’。我操起内六角扳手,深吸一口气。那感觉……怎么说呢,像外科医生准备下刀。你要知道,那玩意儿价值一辆高配宝马。

后来我才明白,逆向工程根本不是简单的抄。它是一场侦探游戏,你得猜对手的设计思路。比如那个油封槽为什么开在那个鬼位置?测了五次才确认——是为了避开应力集中。这哪是拆机器,这是在拆工程师的脑子。

拆解前的雷区:别急着动手

很多新手上来就拧螺丝,然后……哭。我见过一个同行拆日本电装的高压共轨泵,弹簧蹦飞,找了一下午。先做好这几步:

  • 拍照存档——每个角度,多到你觉得烦为止
  • 标记顺序——用记号笔编号,哪怕是一颗垫片
  • 准备专用工具——别想用活扳手搞定一切,那个内六角可能是英制的

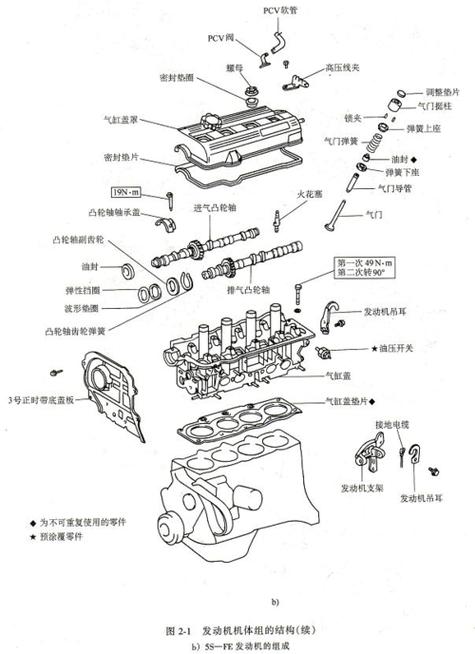

工业零件拆卸顺序标记示例
工业零件拆卸顺序标记示例

有次我们拆瑞士的微小齿轮箱,用了整整两天记录装配关系。结果发现它的预紧力设计巧妙到令人发指——依靠波浪弹簧的变形量控制轴向游隙,而不是靠垫片调整。那一刻真想骂人,又不得不佩服。

测量:当卡尺不够用的时候

一般的逆向,游标卡尺、千分尺、高度规走一遍。但如果碰到自由曲面呢?比如叶片、蜗壳流道。几年前我们只能用三坐标打点,密密麻麻,一个月出不了图。现在呢?

✅ 白光扫描仪扫一下,半小时完事。但问题来了——点云噪声能烦死你。必须用软件处理,去除离群点,平滑……有时平滑过头,特征丢了。我因此犯过一次错,把涡轮叶片的前缘半径搞大了0.2mm,试制件效率直接降了3个点。血的教训。

💡 一个土办法:用橡皮泥拓印内腔,再切片扫描。虽然土,但有时比激光扫描穿透性更好,尤其深孔。

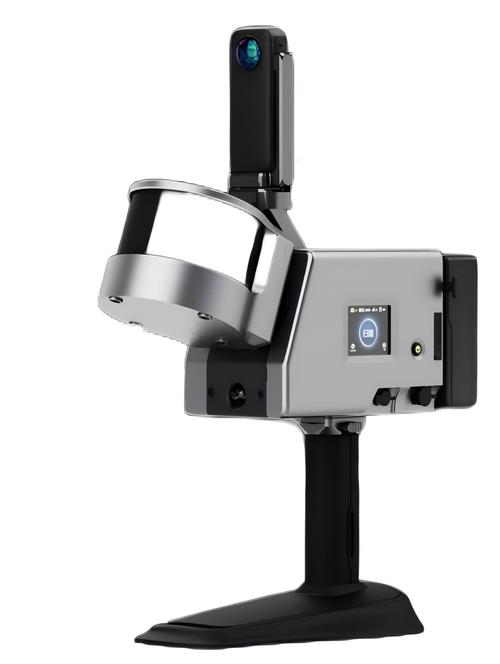

手持式3D扫描仪测量机械零件
手持式3D扫描仪测量机械零件

问:测绘完了就能直接加工吗?
答:想得美。你得先建三维模型,然后分析公差。特别是配对件,比如轴孔配合。原厂可能是基孔制,也可能是基轴制,甚至故意用过盈配合加低温装配。我们拆某欧洲液压阀时,发现阀芯与阀体的配合间隙只有3微米,图纸上根本标不出来,最后是用气动量仪标定的。所以,测绘只是数据的搬运工,真正的核心在于理解设计意图。

软件重构:从点云到灵魂

拿到扫描数据只是第一步。用SolidWorks或UG(对不起,现在叫NX)重构的时候,你会陷入选择困难——这个圆角到底是R2还是R2.5?原厂图纸大概率不会是整数,他们的模具可能磨损了,你测出来的是R2.37。要不要圆整?

❗ 千万不要随便圆整。我吃过亏,一个齿轮箱壳体,我把轴承安装孔圆整到65mm,结果发现标准轴承根本装不进——原来原厂用的是非标定制轴承,孔是64.85,专门适配。一圆整,整个传动链得重新计算。最后不得不线切割改回非标,多花了两周。

还有材料。光谱分析只是告诉你成分,但热处理状态呢?我们曾仿制一根德国刀柄,材料成分一模一样,硬度也对,可用起来寿命只有一半。后来做金相,发现人家的晶粒度细得变态,是经过多次深冷处理的。这玩意儿光谱可看不出来。所以逆向工程要做到位,得把材料、工艺、装配逻辑全部吃透,不然就是形似神不似。

问:逆向工程会不会惹上官司?
答:灰色地带。如果是纯学习、研究,或者零件已过专利期,问题不大。但如果是商业销售,尤其一模一样连外观专利都抄……律师函警告。我们一般会做改进设计,比如在内部结构上优化,或者改变接口尺寸,让它可以适配更通用的标准件。这样既避开了侵权,又提升了价值。说到底,逆向的目的是超越,不是克隆。

最新实践:数字化逆向与快速迭代

现在的小厂都玩得很野。扫描直接进拓扑优化软件,减重20%再打印出金属样件。上个月我去东莞,一个小团队逆向了一款航空接头,用3D打印的316L不锈钢,然后做振动台试验,修了三轮就投产。周期三个月,费用不到原厂模具的十分之一。羡慕么?嫉妒啊。不过话说回来,3D打印件的疲劳性能还是个坑,需谨慎。

另一个趋势:AI辅助建模。把点云喂给深度学习网络,自动分类特征,甚至生成参数化草图。试过一次,对规则零件还行,但遇到复杂铸造壳体,直接崩溃,抽出来的分型面像狗啃的。目前还是半自动靠谱——人机结合,人做决策。

最后,别把逆向神化。它只是手段。真正让我敬畏的,永远是那些原创工程师的脑回路。比如他们会在一个看似无关的平面上留一个凸台,其实是为了动平衡。这些细节,如果拆的时候不用心,就永远错过了。所以每次拆机,我都当成一次朝圣。

下次你拿到一个要逆向的零件时,不妨先放下工具,盯着它看十分钟。问问:如果是我,为什么这样设计?
