上个月去供应商那里验货，一进涂装车间——嚯，那股子熟悉的烘烤味混着点树脂焦香，瞬间把我拉回二十年前刚入行的时候。那时候粉末涂层还算个新鲜玩意儿，如今？连我邻居老王的电瓶车外壳都是喷粉的。
但别以为这技术简单没门槛。说实话，这些年我见过的翻车现场，十个里有八个栽在粉末涂层上。
粉末涂层到底牛在哪？——不是它太强，是对手太弱
液体漆，哎，怎么说呢。VOC排放、流挂、需多道喷涂……槽点满满。粉末涂层一上来就解决了这些烂事。零溶剂，环保这关先过了。一次喷涂就能上百微米，边角覆盖还特别能打——这点对于形状复杂的钣金件简直是救命。
不过话说回来，早期粉末涂层也不是没缺点。固化温度高，厚工件散热慢，烘完出来那个橘皮……不提了，全是泪。好在现在低温固化粉末出来了，MDF板材都能上粉，你敢信？

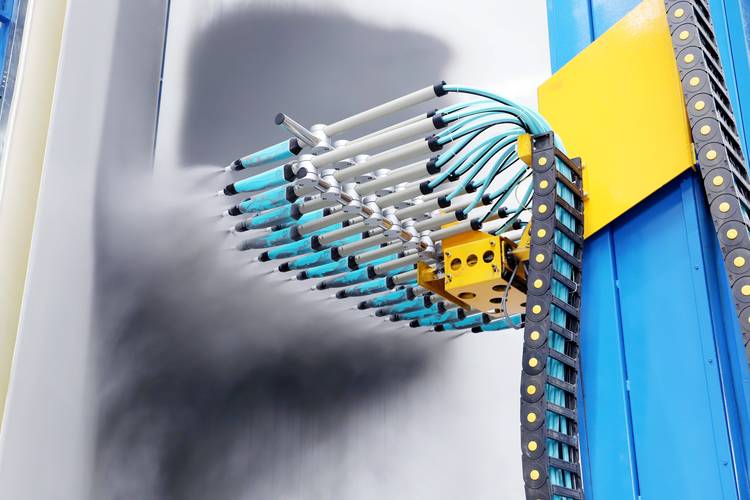

静电喷枪是关键。高压静电让粉末带电，吸附在接地工件上。没这技术，粉末涂层就是撒面粉。但要玩好它，学问大了。电压、出粉量、雾化气压，换个颜色都得重新调。有时候碰到法拉第笼效应，深孔内部不上粉，只能干瞪眼。
问：为什么我做的粉末涂层附着力总是不行？

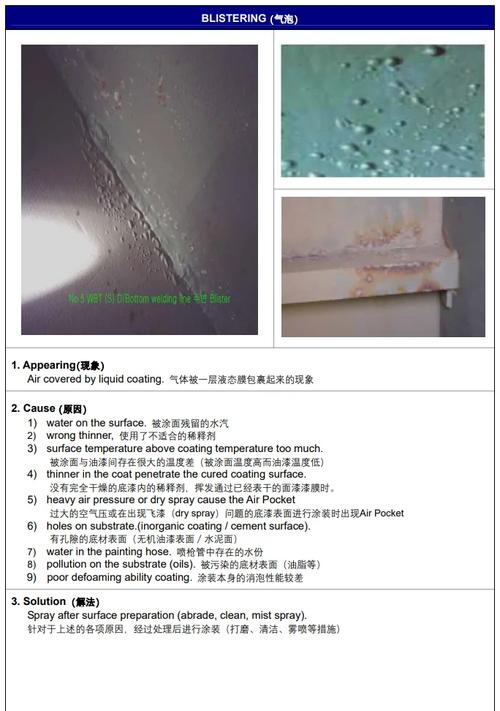

答：问这个问题的，十有八九前处理没到位。粉末涂层像个娇贵小姐，底子不干净绝对不跟你过。除油除锈磷化，一步都不能少。特别是那种油脂残留，静电吸附瞬间挺漂亮，一进烘炉就起泡。而且不同基材前处理工艺天差地别——铝件要用铬化或锆化，镀锌板得先扫砂，否则粉末就像贴在玻璃上，一抠一整片。
还有，别迷信固化温度计。炉温跟踪仪测出来的工件实际温度，和设定温度经常差个十几度。差之毫厘，固化不足，性能全废。

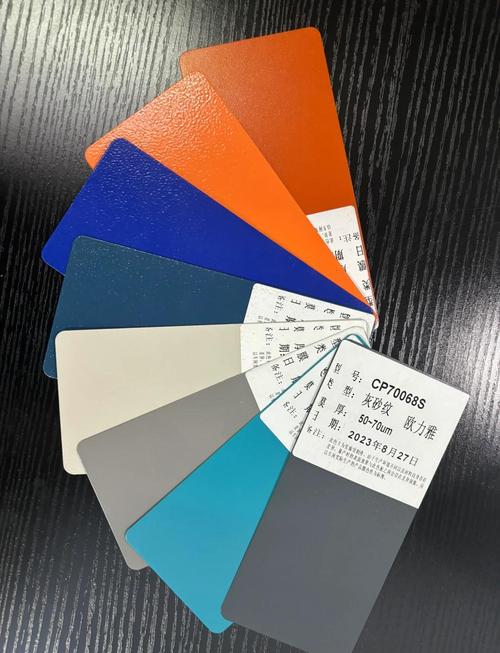

选粉那些坑：户外粉、户内粉、纹理粉……
粉末这行，品类多得让人头大。环氧粉末附着力无敌，耐腐蚀牛，但见光死，户外晒几个月就失光粉化。聚酯/ TGIC体系的户外粉倒是耐候，前几年听说TGIC有健康风险，现在又炒出HAA固化剂代替，但黄的快。聚氨酯粉末性能均衡，流平漂亮，可价格……老板们一听报价脸都绿了。
我踩过最大的雷，是给客户推荐了亮光黑，结果用在散热器上，一点积灰全显出来，丑得客户差点退货。后来老老实实用砂纹黑，耐脏又遮瑕。所以说，选外观不光看颜值，还得想实际使用环境。
哦对，现在流行金属绑定粉末，那种银粉闪烁效果，直接喷出来。比液体金属漆省事多了，没有掉银风险。但要注意金属颜料与底粉的相容性，不然回收粉重新喷涂，金属效果就变了。
问：粉末涂层出现针孔、缩孔怎么办？

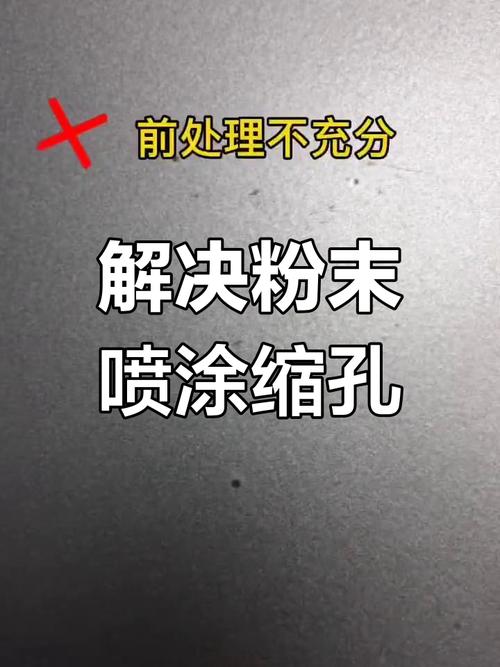

答：针孔多半是气体没排出去。铸件疏松、焊缝有气孔，一加热气体膨胀冲破涂层。预烘一下，或者底材上先喷一层消泡型底粉。缩孔更烦人，往往是表面张力低的东西污染了——一滴油、一点硅酮密封胶挥发物，整个工作都毁了。找到污染源比中彩票还难，建议加强车间清洁，压缩空气加三级过滤，还有，别让工人涂护手霜上班！这真的发生过。
实战：让你的粉末涂层良率上一个台阶
说这么多，不如来点干货。我总结几条血泪教训：
1. 挂具设计别凑合。密度、导电性、与工件接触点都要算好。挂具绝缘了？那你等着一炉子粉末全浪费吧。
2. 回收系统不是摆设。粉房回收粉要按比例掺新粉用，比例太高流平就差。而且换色一定要彻底清理喷房和回收管道，不然黑粉里飘出几粒红粉——客户要的是纯黑啊。
3. 别小看烘箱控温精度。同一炉里温度分布不均，有的地方过烘，有的地方没烤透。放几个炉温跟踪仪实测，画出温度曲线，别信仪表盘。
4. 质检别只测膜厚。划格、冲击、弯曲、盐雾……该做的都做，尤其每批来粉先打样固化，确认厂家没给你偷换配方。我碰到过供应商降本把树脂比例减了，结果涂层脆得跟薯片似的。
这两年行业变化太快。低温粉让粉末涂层杀进了木器、塑料市场；快速固化技术把节拍缩到几分钟，适合高速流水线；还有黑科技——粉末涂层的疏水自洁效果，用在光伏支架上，少清灰多发电。
不过老实说，有些噱头听听就算了。什么“永不褪色粉末”，户外晒五年谁都保不住。靠谱的厂家只敢给十年质保。
那天离开车间，天色已暗。回头望见涂装线的灯还亮着，传送带上的工件均匀铺着一层未熔平的粉末，亚光质感在灯光下泛着绒绒的暖意。这场景真治愈。粉末涂层这行，你越深入，越觉得它既是科学，也是艺术。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层：从车间实战到未来趋势，一位老工程师的掏心窝分享 https://www.dachanpin.com/a/tg/56258.html
