工业现场总线:撕掉协议标签,2025年真实痛点与选型逻辑

搞了十五年自动化,每次听到‘现场总线’这四个字,心里都会咯噔一下。不是怕技术,是怕选择——PROFIBUS、DeviceNet、CC-Link、Modbus……当年插拔紫色电缆时那声脆响,现在都还在耳边。可转眼间,工业以太网铺天盖地,PROFINET、EtherCAT、EtherNet/IP 满屏晃眼,然后又是 TSN、APL、SPE……一轮轮概念轰炸。说实话,有时候真想把手边那台老 PLC 砸了,可还得耐着性子调报文。唉。

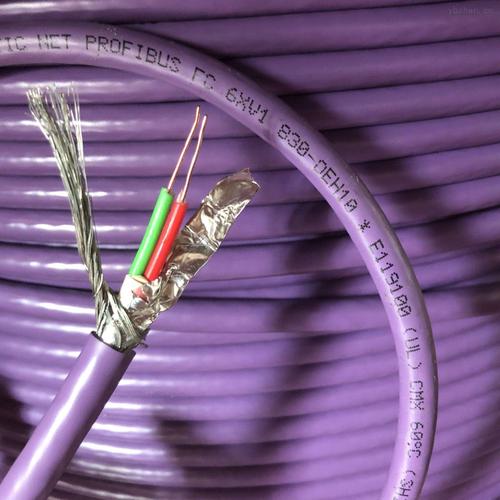

工业现场总线紫色PROFIBUS电缆连接图
工业现场总线紫色PROFIBUS电缆连接图

一、协议混战三十年,我们到底得到了什么?

一、协议混战三十年,我们到底得到了什么?
一、协议混战三十年,我们到底得到了什么?

1980年代末,PLC 大量取代继电器,控制信号靠 4-20mA 模拟量和一堆硬接线。那时候可没有‘多路复用’的奢侈,一个信号一根线,柜子里乱得跟蜘蛛网似的。后来数字总线来了,一根线挂一堆设备,省铜省人工,世界清净了——才怪!各家巨头立马推出自家协议:西门子推 PROFIBUS,罗克韦尔搞 DeviceNet,三菱带 CC-Link,施耐德主推 Modbus Plus……标准?不存在的。我记得 2003 年跟着师傅去石化项目,一个罐区装了三种不同总线的仪表,网关盒堆了半人高,调试那几天我差点住进机房。

说白了,现场总线解决了布线复杂度,却制造了协议壁垒。即便到了‘以太网一统江湖’的现在,这种割裂也没消失,只是换了个马甲。PROFINET 和 EtherNet/IP 在应用层互不相认,EtherCAT 依赖专用 ASIC,Powerlink 在伺服圈死守阵地……每次看到客户要求‘所有设备必须支持一个协议’,我都苦笑:要么你买同一品牌全家桶,要么网关箱接着堆。

💡 有个扎心的事实:多数工厂里,同时跑着三到四套总线协议再正常不过。与其强迫统一,不如做好协议间的无缝转换和诊断。这点上,现代化的 Anybus 网关和 PLC 自带的多协议模块确实比十年前强太多了。

二、以太网不是救世主:速度上去了,新坑也来了

大概 2010 年前后,PROFINET、EtherCAT 开始大规模替代传统总线。用上了标准 RJ45 水晶头,芯片成本下跌,大家以为春天来了——网线一插即用,带宽百兆千兆,实时性微妙级,多好。可现实呢?

第一盆冷水:实时以太网并不等于标准以太网。EtherCAT 靠‘飞速帧’技术,数据在从站之间穿越,延迟极低,但必须专用芯片,且拓扑一旦出问题,全网络瘫掉。前年我调一个 86 轴包装机,一个 I/O 模块的网口松了,整条线停摆,排查了四个小时,最后发现是网线锁扣断了——一个几分钱的塑料件,让价值几百万的机器趴一天。❗当时真想给 EtherCAT 协会写投诉信。

PROFINET IRT 同步性需要硬件支持,虽然容错好些,但组态复杂到让人掉头发。有一次建一个汽车焊接线,几百个外设,TIA Portal 里配 PROFINET 设备名和 IP,我在便携电脑前坐了两整天,眼睛都看直了。而且你还得祈祷所有从站厂商的 GSDML 文件没写错,一个参数冲突,整个网络抖不停。

更糟的是,工业环境那叫一个恶劣:电磁干扰、震动、油污……标准网线根本扛不住。必须上工业以太网线缆、带锁扣的工业接头,成本翻着跟头涨。话说回来,单对以太网(SPE)或许是个好东西,一条双绞线供电加数据,但普及?早着呢,2025 年了,市场上能稳定供货的 SPE 连接器都没几家。

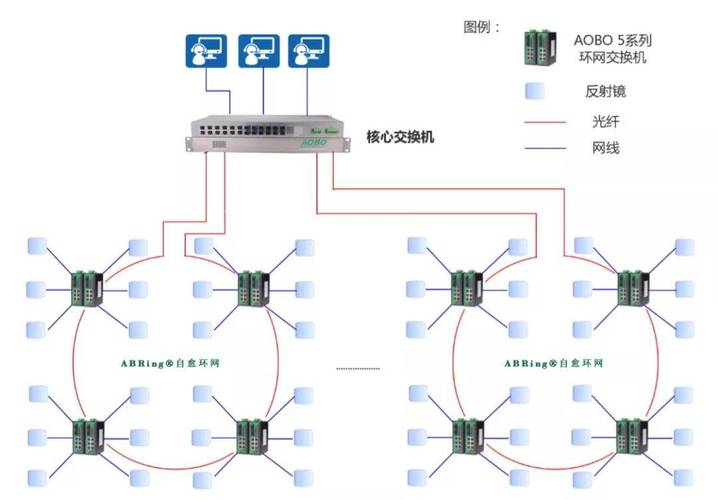

工业以太网交换机与现场设备接线图
工业以太网交换机与现场设备接线图

三、TSN与APL,是未来还是画饼?

最近几年展会,TSN(时间敏感网络)和 APL(高级物理层)被捧上神坛。TSN 说要把 IT 和 OT 彻底融合,确定性传输视频、数据、控制报文;APL 说要把以太网直接拉到危险区,替代古老的 HART 仪表。

听着很美妙对吧?可你实际跑一个 TSN 试验床试试。不同交换机品牌间的互操作测试,2019 年汉诺威展上摆了一堆样机,看着挺稳,一出实验室?去年我们给一个 3C 电子厂搭了 TSN 试点网,博通和瑞昱的芯片在启用了门控调度后时不时抖一下,抖动就 20 微秒,对运动控制就是灾难。后来换了一水儿的同一品牌交换机,行,稳定了——可这跟用专用总线的封闭性有啥区别?

APL 同样尴尬。本想着用于流程自动化,200 米传输,本质安全,可现场仪表厂商跟进非常慢。艾默生、E+H 在 2023 年推出了几款 APL 温度变送器,但大量存量是 HART 和 4-20mA,你让业主全部更换?不现实。目前 APL 最大的用处,可能只是在罐区把信号汇入 APL 现场交换机,再转回常规以太网——依旧离不开网关。不过,对于新上的大型流程装置,APL 确实能简化布线设计,这点不能否认。

问:现在上一套新生产线,到底选哪种现场总线/以太网协议?
答:一看控制类型。高速运动控制且轴数超 50,基本只能 EtherCAT,PROFINET IRT 也能凑合但要关注交换机延迟。二看厂商生态。你是西门子重度用户,PROFINET 没跑;罗克韦尔的 PLC,EtherNet/IP 是亲儿子。三看距离和布线:楼内常用百兆网线 100 米没问题,跨车间就得光纤。如果实在混用多协议,别心疼网关钱,选个好的网关配置工具能省十倍调试时间。前两天刚有个案例,浙江一个锂电设备商,用了一块赫尔思曼的 Ethernet-to-CAN 网关,两天搞定旧 CANopen 伺服接入 EtherCAT 主站。

问:老旧 PROFIBUS 网络如何平滑升级?
答:千万别全扒掉重来。先改控制器,PLC 换成带 PROFINET 的主机,然后用 PROFIBUS 代理网关把现有 DP 从站接入。关键是旧从站的 GSD 文件要保存好,重新组态时注意波特率和地址——我就忘过波特率,1.5Mbps 改成 12Mbps 没反应,查了半天。电缆如果太旧,会引发间歇性丢包,建议逐步替换成新双绞铜缆。另外,PROFIBUS PA 仪表升级更麻烦,曼彻斯特总线供电牵扯到供电与信号分离,需要专门的 DP/PA 耦合器,别想当然用普通 RS485 转换器。

⏱️ 最后两句话:现场总线的坑,聊三天三夜也讲不完,但有一点没错——它依旧是自动化系统的神经网络。不管 TSN 多热,APL 多新,选型时死磕物理层可靠性和备品备件通用性,比追新概念实在。下回碰到网络闪断,先擦擦网线接头,兴许就省下半天功夫。
