快速成型:从图纸到实物的工业魔法

说实话,第一次亲眼看到快速成型机在几小时内变出一个复杂零件时,那种震撼至今难忘——传统机加工得等上两周,模具开模更是天价,而现在…这就是快速成型的魔力。但别急着叫好,这里面坑也不少!

我早年做产品开发,最怕的就是验证设计。一套注塑模下去,几十万没了,如果结构有问题,修模又是无底洞。后来咬牙引进了一台桌面级FDM打印机,心想总算能省点钱。结果呢?前两个月打出的东西,层纹粗得能当搓衣板,装配面没有不干涉的。回过头看,也算交学费了。不过话说回来,正是这些别扭的经历,逼着我把快速成型的门道摸清楚——从原理到选材,从设备到后处理,今天想跟你聊聊这些实打实的干货。

什么是快速成型?不只是“3D打印”那么简单


很多人把快速成型和3D打印划等号,倒也没错,但太笼统。严格来讲,快速成型(Rapid Prototyping,RP)是一组技术的统称,目标就一个:在最短时间内把数字模型变成物理实体。它包含了增材制造(Additive Manufacturing),也包含了减材和等材工艺,比如CNC手板加工、硅胶复模、快速模具(Rapid Tooling)等。⚠️ 业界常把“增材制造”等同于快速成型,其实只是最大的一支。

上世纪80年代,SLA(立体光刻)技术问世,那是快速成型真正的起点。后来SLS(激光烧结)、FDM(熔融沉积)、3DP(三维印刷)各路开花。到今天,连金属直接打印都算不上稀奇了,比如SLM(选区激光熔化)和EBM(电子束熔化),已经在航天和医疗植入物上批量应用。我去年在深圳一家工厂见过一整排SLM设备,24小时跑钛合金件,那场面…真有点赛博朋克。

工业级SLM金属快速成型车间实景
工业级SLM金属快速成型车间实景


但快速成型的价值并不只在于“快”。它允许工程师在设计初期就拿到实物,用手去触摸、去装配、去做功能测试。这种实感反馈,任何仿真软件都给不了。而且很多时候,它能跳过昂贵的开模环节,直接小批量上市试水。对于硬件创业团队,这就是命根子——对吧?

几大主流工艺,到底怎么选?


每次有人问我“什么工艺最好”,我都想回一句:看你图什么。因为快速成型的选项太多,材料特性、精度、表面质量、成本、工期,牵一发动全身。下面我按常见需求拆解一下,结合我踩过的坑。

一、FDM(熔融沉积)
最普及,也最被低估。热塑丝材逐层堆积,原理简单粗暴。我最早用的就是这玩意儿。现在的FDM早已不是只能打PLA玩具的货色——工程塑料如ABS、PC、尼龙、甚至PEEK都能打印,前提是机器耐得住高温。但有一个残酷的事实:便宜的FDM打印机,打出来的件各向异性严重,Z轴方向一掰就断。我试过用廉价ABS打涡轮蜗杆,转了几次就崩齿。后来换成Stratasys的工业级设备,填充率和层间结合力完全两个级别。所以,如果你只是做外形验证,FDM够用;要做功能件?请把钱花在设备和丝材上——这笔账我算过,返工成本更高。

二、SLA与DLP(光固化)
需要高精度、高表面光洁度的时候,光固化是王道。SLA用激光点扫描,DLP用投影整层固化,速度更快。树脂材料种类也爆发了:类ABS、透明、柔性、耐高温…我印象最深的一次,给医疗客户打印手术导板,用的生物相容性树脂,打完直接消毒进手术室。那精度,0.1mm的细节都出得来,传统CNC完全做不到负角。但树脂件普遍偏脆,长期户外使用会老化变黄,甚至开裂。所以做功能样机要当心,尤其是受力结构。还有气味,打印时那股化学味,通风不好能让人头疼。

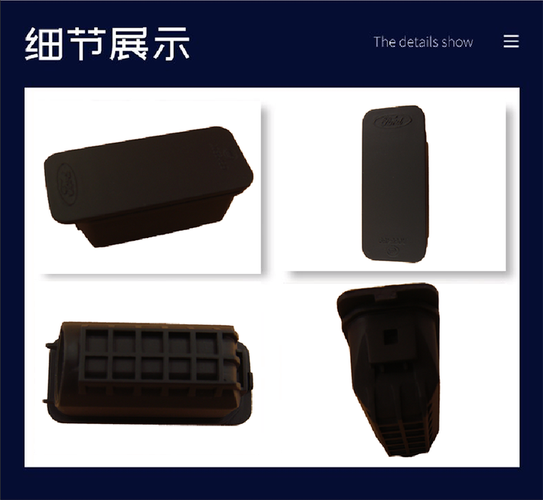

SLA光敏树脂快速成型精密零件
SLA光敏树脂快速成型精密零件


三、SLS(激光烧结)
这技术我一直偏爱,因为材料是尼龙粉末,打印出的零件强度接近注塑件,而且不需要支撑,适合做铰链、卡扣这类机构。粉末床自支撑的特性让设计自由度极高,什么中空结构、集成装配,随便玩。缺点呢?表面有磨砂感,得后处理喷砂或抛光。另外设备贵、粉末回收麻烦,一般外发给服务商做。这几年国产SLS设备起来了,价格打下来不少,我计划下一台自用就上这个。

四、金属打印(SLM/EBM)
真正让快速成型踏入“直接制造”领域。钛合金、铝合金、不锈钢、镍基合金…几乎都能打。散热器里的点阵结构、轻量化桁架,传统加工只能望洋兴叹。但问题也很大——成本极高,后处理复杂。打印完得线切割分离,去支撑,热处理,精加工。我见过一个惨案:初创团队花五万打印了个铝合金四轴飞行器框架,结果去支撑时用力过猛,一块连接臂直接断裂,全废。所以金属打印一定要在设计阶段就考虑支撑优化,甚至重新拓扑。

快速成型不只是“打个样”——它在啃动生产制造


说一个观念转变。以前大家用快速成型,主要就是做手板看外观。现在呢?工装夹具、小批量零件、终端产品,全都在渗透。我们帮一家汽车厂用FDM尼龙碳纤维料打印了装配线上的定制机械手臂端拾器,比铝合金焊件轻了60%,制造周期从三周缩到两天。❗️ 客户工程师摸着那光滑的层纹说“这能用吗?”半月后反馈:比原装的还耐用,因为减重后惯量降低,电机负载小了。

另一个场景:快速模具。用3D打印的母模翻制硅胶模具,再浇注聚氨酯材料,三四天就能出几十上百个类橡胶或硬质塑料件。对于试产或者众筹发货,太救命了。当然,聚氨酯的性能跟注塑件还是有差距,脆性大,收缩率高。这些实话得说在前面。

再往前一步,快速成型的数字主线正在打通。直接金属打印的随形冷却水道,让注塑周期缩短30%;空客用打印的钛合金支架替代传统铣削件,重量减了25%。这些案例已经不只是打样,是设计与制造一体化的新范式。不过最大的挑战还在——标准化和可靠性验证。航空件打印完,得X光、CT扫、拉伸测试…一套下来,周期优势被磨平不少。所以有时候,快速成型并不真的“快速”,尤其在重质保的行业。

你关心的实际问题,我直接答


问:做一套手板,3D打印和CNC加工怎么选?
答:这问题经典!一句话:看材料需求和精度公差。如果你的设计最终是金属,且需要做配合公差验证,CNC铣出来的铝合金或钢材绝对更靠谱——表面质量、尺寸稳定性、螺纹强度都有保证。3D打印的金属件,即便后期精加工,也会有残余应力变形风险。但要是塑料件,尤其是有复杂内腔或倒扣的,3D打印几乎唯一解。成本上,单件或几件,打印便宜;数量上到几十件,CNC可能更划算。还有个折中:用SLA或SLS打出母样,然后翻模浇注,综合成本有时最低。我常用这招。

问:快速成型能直接做量产件吗?
答:能,但有条件。目前利用SLM做小批量金属终端的案例越来越多,比如牙科冠桥、骨科植入物,因为每个患者独一无二,传统模具根本不成立。另一种是用3D打印做工装和模具,间接量产。要说直接用FDM打塑料件当最终产品卖,我有点保留:表面层纹、色差、强度一致性都难控,除非客户接受那种“打印感”。我们曾给一个消费电子品牌试过直接用MJF(多射流熔融)尼龙件作为限量版产品外壳,喷漆处理后效果惊艳,但总成本比注塑高出一截,只适合高溢价场景。所以,决定性的因素是总量与经济测算——你别指望用快速成型去拼成本敏感的万件级产品。

一些掏心窝子的经验


玩快速成型十年,我总结几条野路子(可能得罪人,但管用):
✅ 不要迷信设备参数。一个标称0.05mm层厚的机器,如果机械结构晃荡,打出来可能还不如调教好的0.1mm机器。安装时的调平、震动隔离,比参数重要。
✅ 后处理是半条命。打磨、喷漆、熏蒸、热处理…打印件原始状态大多见不了客户。我们专门设了个后处理间,光打磨工具就挂了整整一面板子。尤其FDM,丙酮熏蒸能让ABS表面光亮如镜,但时间控制得精确,否则细节全糊。
✅ 混合工艺才是王道。别指望一种技术包打天下。我常用的组合:SLA打高精度外壳,CNC加工内部铝骨架,硅胶复模做密封垫。一套下来,样机逼真度能直接拉去参展。
✅ 文件准备别偷懒。STL导出时弦高和角度公差设小点,别用默认值,否则圆变多边形,哭都来不及。还有,加支撑是门艺术,自动支撑常常杀不死你,但手动优化能省大量树脂和痛苦——我曾为一个镂空结构奋战到凌晨三点,最后切掉支撑时零件没断,那一刻差点喜极而泣。

快速成型这行,更新太快,今天的黑科技明天可能就被卷成白菜价。但核心逻辑不变:用最低的时间成本去试探设计的边界。它不完美,有太多吐槽点,但当你握住那个尚有余温的零件,觉得“哎,这东西真能用”的时候,一切折腾都值了。
