时间敏感网络(TSN):真能搞定工业通信的“玄学”延迟?

第一次在项目会上听到“时间敏感网络”,我以为是甲方又甩出来的新概念——你知道的,这些年新名词比产线上的工件跑得还快。但翻了几篇论文,跑了两趟汉诺威展会,才发现这玩意儿还真不是噱头。它要解决的,是那个让工控人抓狂的老问题:你怎么保证一个刹车指令,比一段抖音视频早一步到达?就早那么几微秒。

确定性,不是低延迟那么简单

一提工业网络,大家张嘴就是“低延迟”。可光低有啥用?你要是延迟时大时小,跟坐过山车似的,那产线机器人早晚得来个花式撞墙。TSN追求的“确定性”——才是命门。用个不恰当的比喻,普通以太网像开盲盒,TSN像瑞士铁路。差的是哪?时间感知整形(IEEE 802.1Qbv)。它把所有流量分时隙,就像把高速路画满虚拟车道,救护车(关键数据)独占高峰,谁也别抢。我第一次看到Qbv的调度门控时序图,差点拍大腿——这不就是高级版的时分复用么,但玄机藏在时钟里。

时间敏感网络IEEE 802.1Qbv门控时序图
时间敏感网络IEEE 802.1Qbv门控时序图

说到时钟,TSN的另一个基石是802.1AS精准时钟同步。全网设备共享一个微秒级甚至纳秒级的计时,才能让这些时隙有意义。不然你以为你在1号车道,其实别人早漂移过来了。💡 记得某次调试,同步丢了个包,整条线的机械臂当场“跳了支即兴舞”——损失够买辆中级车。

问:TSN不就是实时以太网换了个马甲吗?

答:好多人都这么问。严格说,TSN是一套标准族,不是某一个协议。PROFINET IRT、EtherCAT这些老牌实时以太网是强绑定物理层的专有方案,而TSN基于标准以太网,能让实时数据、视频流、甚至上网下载在一条线上跑,互不踩脚。这就像你用一台手机同时打电话、导航、刷剧——以前工控网可不敢这么玩,怕数据撞车。不过代价是,你需要对全网进行精细配置,没有免费午餐。

这就引出一个尴尬:TSN的理念是开放、融合,可当下好多企业上TSN是为了“政治正确”。真心想用好,得先扒一层皮。

部署?先问问你的交换机能倒立吗

理论很丰满,现实嘛——你拿着TSN交换机说明书,会发觉很多功能都挂着“可选”标。要想实现真正的确定性,交换机和终端都得支持IEEE 802.1Qbu与802.3br帧抢占,还得忍受复杂的CNC(中心网络配置)模型。有人吐槽说,配一套TSN比配PLC难十倍。一点都不夸张。❌ 更头疼的是,市面上宣称“TSN-Ready”的设备,往往只是支持了某个基础特性,等你真需要奇妙的Qbv配合Qci(流过滤与监管)时,它就装死。

TSN交换机复杂配置界面
TSN交换机复杂配置界面

我见过最离谱的一个案子:某汽车焊接车间,用了TSN做环网冗余,结果因为时钟树没规划好,冗余切换时抖动超标,焊点直接虚了。查了三天,最后发现是某个交换机厂家的默认参数和802.1AS Rev有点不兼容——就一个数字的冲突。🤦

问:旧设备能通过固件升级变成TSN吗?

答:看命。如果你的设备MAC层不支持硬件时间戳,那就别想了,软件打时间戳的精准度是微秒到毫秒,TSN要的是纳秒级确定。部分端设备可通过更新支持一些TSN流控功能,但核心的硬实时还得靠ASIC或FPGA。所以厂商们一边卖带TSN的新品,一边推Profinet over TSN之类的过渡方案,说白了就是让你慢慢割肉。

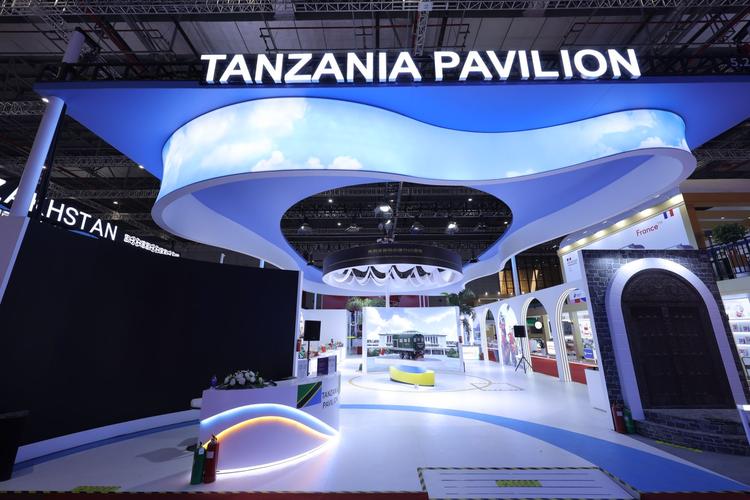

展会上风光,落地却要迈多少坎

展会上风光,落地却要迈多少坎
展会上风光,落地却要迈多少坎

这些年,汉诺威、SPS上TSN是绝对的政治正确。西门子、倍福、博世力士乐展台都在秀TSN互联,demo跑得丝滑。但一下展台,聊到实际产线改造,大家就叹气。✅ 汽车行业相对激进,特别是车载以太网里,TSN几乎成必须,毕竟ADAS和自动驾驶真的会要人命。💡 反倒是传统离散制造,升级动力不大——一条老产线,EtherCAT跑得稳如老狗,干嘛花大钱折腾TSN?

还有一个容易被忽视的坑:TSN的生态工具链。配置软件、诊断器、抓包分析,现在依然很原始。比起CANoe那些成熟工具,TSN的测试环境简直让人梦回二十年前。我经手的项目,有一半时间花在自研小脚本查故障上。😤 这行业总爱把协议推得飞快,配套却不急不缓,急死人。

但话说回来,当IT和OT必须融合的那天,TSN大概是唯一体面的选择。不是它完美,是没对手。也许五年后,回看今天的纠结,会像如今看Modbus一样——不优雅,但管用。不过当下,你得备好足够耐心和预算,跟它死磕。

最后说句扎心的:别把TSN当万能药。确定性是设计出来的,不是买来的。如果你连现在的网络抖动都解释不清,上了TSN只会更贵、更难查。不如先理清需求,再决定是不是真要坐这趟呼啸而来的列车。
