执行机构选型实战:为何你的阀门总出问题?

上周去一个化工厂现场,看到他们新上的一批阀门执行器又罢工了——这已经是今年第三次。说实话,我一点都不意外。因为从最初选型开始,就埋下了无数隐患。比如用了个小扭矩的电动头去驱动大口径蝶阀,一到冬天油脂变稠,电机直接过载烧线圈……真金白银的教训,对吧?

执行机构不是黑盒子,它是一整套逻辑

很多人把执行机构简单地想象成“一个马达带动的阀门开关”。错得离谱。它涉及到电机选型、减速机构、力矩保护、位置反馈、控制协议,甚至还有环境适应性。比如防爆场合你选了个增安型的,结果现场全是氢气——这简直是在玩火。

我们先理清概念:执行机构,就是接受控制信号并把它变成机械动作的装置。可以是直线运动,也可以是旋转。可以是气动薄膜头,也可以是电动伺服。但归根到底,核心就是力、速度、精度的平衡。你在DCS屏幕上轻点鼠标,它就得在零点几秒内把重达数吨的闸板推到精确位置——这中间少了任何一个环节都不行。

工业阀门执行机构扭矩曲线示意图
工业阀门执行机构扭矩曲线示意图

就拿扭矩曲线来说吧。图上的虚线是理论值,实线是实测——看到那个陡降的拐弯没?那就是电机热保护起作用了,直接切断动力。许多厂家只把额定扭矩标得虚高,绝口不提在高温或频繁启停下扭矩会衰减多少。等你用到现场,问题就来了:执行器推不动阀门,卡在中间,工艺介质不是泄漏就是憋压。你找供应商理论,他两手一摊:“工况变了,不关我事。” 所以选型的时候,安全系数必须留足,尤其是冲击载荷和过载保护。这不是一句空话。

气动还是电动?这是一个问题

我常常被问到这个问题。说实话,没有绝对的好与坏,只有合适与找死。下面模拟一个真实的对话场景——因为太多人有同样的困惑。

问:我们车间是防爆区域,但我觉得气动反应慢,能用电动执行机构吗?

答:能,但必须用防爆电动执行器,而且防爆等级要对得上。比如隔爆型(Ex d)还是本安型(Ex i)?隔爆是把爆炸能量约束在壳内,外壳笨重不说,接线孔都得用防爆胶泥堵死。本安型限制电路能量,但驱动功率有限,只能用于小阀门。如果你既要快速控制又要防爆,说实话,不如老老实实选气动——它本身不产生火花,配合防爆电磁阀就好。另外别忘了供气管路也要考虑,压缩空气在北方冬天容易结冰,得加干燥和伴热。你看到那些现场用氮气瓶给气动执行器供气的,就知道是被逼到绝路了。

问:电动执行器所谓的“智能”到底智能在哪儿?

答:这个问题有意思。现在的智能电动执行器,不只是带个4-20mA反馈和HART通信。它能实时采集力矩、速度、温度、振动数据,通过内置的算法预测故障——比如阀杆填料摩擦力突然增大,它会在报警的同时尝试加大力矩清除异物,并通知上位机“需要进行预防性维护”。甚至有一些高档货支持蓝牙调试,你在控制室动动手指就能修改参数,不用爬到管廊上顶着烈日拧螺丝。但要注意,这些智能功能需要供电稳定、电磁环境干净,一些老厂子的电缆沟里强电弱电混在一起,干扰能让你怀疑人生。

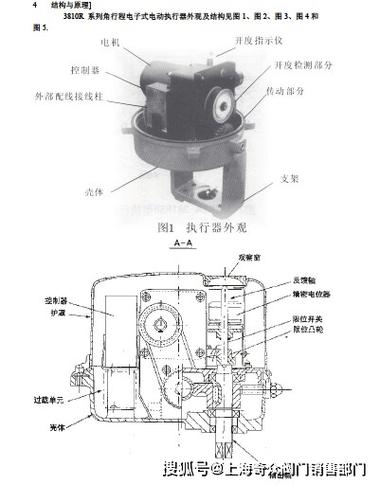

智能电动执行器内部结构拆解图
智能电动执行器内部结构拆解图

拆开一个智能执行器,你会看到行星齿轮、编码器、控制板、手轮离合……它的本质是机电一体化产品。编码器分辨率直接决定定位精度,比如17位绝对值编码器,一圈就是131072个脉冲,能精确到0.003度。但装到现场,如果联轴器间隙大、支架刚性不足,再高的分辨率也白搭——机械间隙直接吃掉你的精度。

选型踩过的坑,比设计图上的标点还多

选型踩过的坑,比设计图上的标点还多
选型踩过的坑,比设计图上的标点还多

有人觉得,执行机构选型嘛,就是根据阀门扭矩选个型号,再从样本上勾选几个选项。我只能说:天真。必须考虑的细节太多了:

  • 环境温度:低温下润滑脂凝固,需要的启动扭矩可能翻倍;高温环境又会让电机绝缘快速老化。我在内蒙古零下40度的现场见过一批执行器集体“冬眠”,最后加了加热器才唤醒。
  • 防护等级:IP67还是IP68?一个数字之差,潜水能力和防腐水平天差地别。海边盐雾环境必须用特殊涂层,否则接线端子半年就腐蚀断了。
  • 控制方式:是简单的开关型,还是需要模拟量调节?如果需要快速频繁动作,那么占空比(每小时启动次数)一定要确认,否则电机过热寿命急剧缩短。
  • 供电:单相还是三相?偏远地区电压波动大,有时不到340V,这时候就得加宽电压范围的驱动器,或者用电子调压。
  • 失效安全:断电或断信号时,执行器是保持原位、全开还是全关?这关系到工艺安全,比如反应釜夹套的进水阀,断气时必须关闭,否则会引发暴聚。

这些都是血的教训。几年前有个项目,技术人员选了知名品牌的电动执行器,什么都好,偏偏忽略了安装空间。执行器太高,和上方的工艺管道打架,最后不得不把阀门整体下沉,结果基础承台先不谈,操作检修空间又不够了。所以三维设计很重要!尤其是改造项目,一定要去现场实测实量,拿尺子比过才算数。

最后一点忠告:别只看参数表

执行机构的技术参数表,很多是从理想工况复制过来的。比如“噪音≤75分贝”——那是在空载慢速运行下测的,你现场带载全速试试?八十分贝起跳。还有“使用寿命100万次”——那是实验室连续运行,不包含实际介质温度变化、外部振动和灰尘侵蚀。所以,有条件的一定要做全负载测试,或者找有真实应用案例的供应商。

说到底,执行机构是实现自动化的手脚。手不灵巧,大脑再聪明也是枉然。下次你再选型时,别光盯着价格和货期,多想想:它在我的工况下能活多久?出问题了好不好修?有没有可能的连锁反应?多问几个为什么,也许就能避免半夜接到值班电话的惊魂。这年头,安心比省钱重要——你说呢?
