坦白讲，我入行头三年，报废的零件能堆满半个车间。那时候总觉得是机床不行、材料太烂，后来才明白——车削加工这事儿，玄机全在细节里。比如一把刀，选对了是利器，选错了就是定时炸弹。
刀具材料：别被“通用刀片”忽悠了
上个礼拜，隔壁厂的小伙子还跟我抱怨，说他们车45钢用了某品牌号称“万能”的涂层硬质合金刀片，结果半小时就崩刃。我当时就乐了——万能？万能就是万万不能！

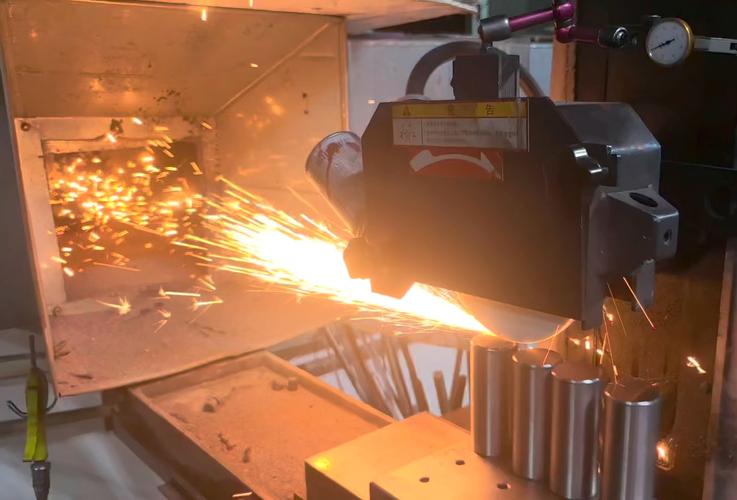

车削加工最忌讳的就是一刀走天下。就说最普通的碳钢吧，用MT-CVD涂层的硬质合金，线速度能跑到300m/min以上，但你要是拿去切钛合金，不出十分钟准冒烟。反过来，高温合金必须用正前角大些的锋利刃口，配上PVD涂层，否则就是硬化层硬怼，刃口直接铁包肉。
💡小建议：买刀片时别光看样本上的寿命数据，那些都是在实验室恒温条件下测的。真实车间里，工件装夹的刚性、顶尖抖动、甚至是切削液喷不准，都会让寿命腰斩——我测试过，同一款刀片，架在顶尖上精车和卡盘夹持粗车，寿命能差两倍。
问：为什么我照着推荐参数来，刀具还是损耗飞快？ 答：因为推荐参数是“安全值”，不是“最优值”。比如车削4340淬硬钢，样本可能写线速度120-150m/min，进给0.1-0.2mm/r。但如果你用的是刚性极好的液压刀塔机床，完全可以把线速度推到200m/min，进给降到0.08mm/r，反而能减少刀尖积屑，寿命反而延长30%。可要是你的尾座有点偏，对不起，老老实实降到100m/min。所以，参数得跟机床的脾气走，懂吧？切削液：有时候“干”就完了
早些年我也迷信切削液，以为流量越大越好，直到有一次无心干了把干切，才发现新大陆。不锈钢内孔车削，如果用油性切削液，烟雾大得呛死人，而且细屑冲不走，缠刀缠得让你发疯。后来改成高压空气加微量油雾，切屑断得那叫一个干脆，表面粗糙度从Ra3.2直接干到Ra1.6以下！
❗但注意，不是所有场合都能干切。比如加工铝合金，没切削液就等着积屑瘤吧。再比如螺纹车削，切削液不仅仅是冷却，更是润滑，否则表面会撕裂。我的经验是：连续切削、切屑能自然排出的，尽量用干切或微量润滑；断续切削、薄壁件、深孔加工，老老实实用足切削液，而且要精准喷射到刀刃处。
硬车削：别被“替代磨削”的口号洗脑

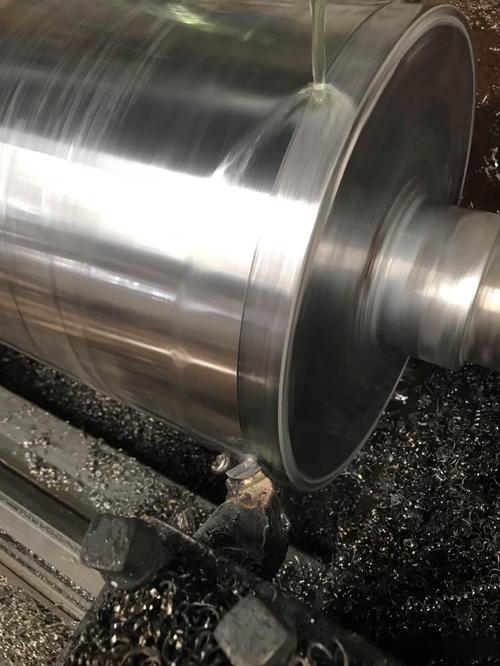

这几年硬车削火得不行，淬硬钢、铸铁制动盘，甚至一些轴承钢，都开始用车削替代磨削。确实，效率高、柔性好、环保。但！它对机床刚性的要求严苛到变态。我亲眼见过一家小厂买了一台普通硬轨数控车，装CBN刀片硬车HRC62的齿轮，结果振纹大得像搓衣板，最后还得上磨床返工。
✅硬车削要玩转，几个硬指标：主轴径向跳动＜2μm，X/Z轴重复定位精度＜3μm，最好带光栅尺；刀杆悬伸必须最短，用抗震刀杆；刀片无论CBN还是陶瓷，一定要用负倒棱加强刃口。还有，绝对不要加切削液！一定要干切，否则热冲击会让刀片直接碎裂。
说实话，如果你没有至少30万以上的高端车削中心，我劝你别碰硬车削。还不如老老实实磨床，精度稳定多了。
说到底，车削加工这手艺，一半靠知识，一半靠直觉。而直觉，是千百次废品堆出来的。别怕犯错，但得从每次“翻车”里抠出点干货来。共勉。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：车削加工的灵魂拷问：为何你总在“翻车”？——一位老车工的避坑指南 https://www.dachanpin.com/a/tg/56173.html
