时间敏感网络(TSN):当工业通信玩起确定性,老工程师的血压终于稳了

做了二十年产线集成,EtherCAT、Profinet、Powerlink轮着换——说实话,每次换协议就像给老爷子请新大夫,方子不同,药引子还得现配。💢 最烦的是那种“伪实时”:明明数据包被交换机堵在半路,上位机却还在傻等,结果飞剪切歪了,一卷料报废。就上周,苏州某冲压车间还出了一次这档子事儿,根因查了三天,最后发现不过是某个老交换机在广播风暴时多丢了几个帧。

不过话说回来,这几年行业里嚷嚷的 时间敏感网络(TSN) ,我一开始是嗤之以鼻的。又一位想一统江湖的“标准”?直到去年亲眼看了一组测试——80个节点,千兆链路,<1毫秒抖动,在重背景流量下跑Sercos III over TSN,而且真没掉链子……我突然觉得,这事儿有点意思了。

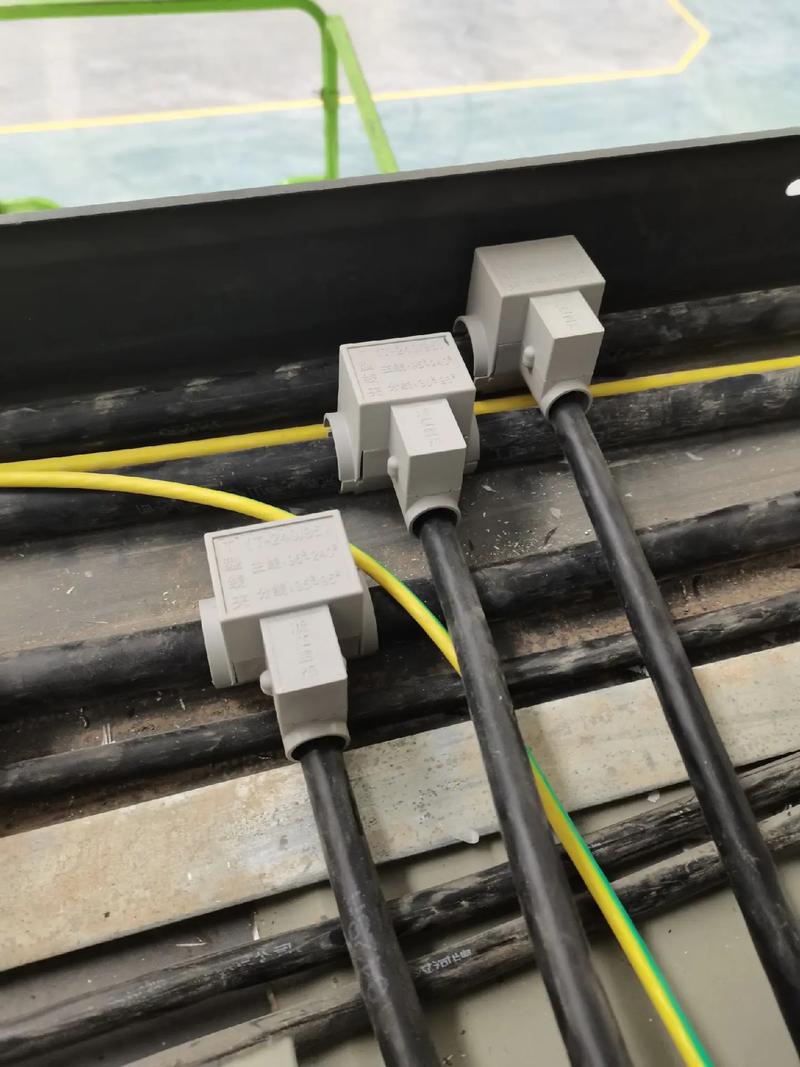

工业现场混合流量TSN测试台架线缆连接
工业现场混合流量TSN测试台架线缆连接

拆掉那堵“实时墙”:为什么说TSN不是另一个现场总线

说穿了,传统工业以太网要么走轮询(比如EtherCAT),要么搞专有调度(比如Profinet IRT),本质上都是自力更生。你选了一个阵营,就得买它的主站芯片、它的从站协议栈。这没啥不好——如果你乐意被绑死的话。
TSN的原理其实粗暴得可爱:在标准以太网的二层上,靠一堆IEEE 802.1子规范,强行插队。核心就三样:时间同步(802.1AS)、流量调度(802.1Qbv)、冗余路径(802.1CB)。把网络想象成一条高速公路,TSN的活儿就是让救护车(实时数据)在指定时间点走专用车道,而普通小车(IT流量)哪怕排长队,也动不了它的路权。

同步这块儿,802.1AS rev(也就是gPTP)能把节点间的时钟偏差压到微秒级。❗ 千万别小看这个微秒——上周我在一家动力电池模组装配线上看到的情况:六台KUKA机器人做协同焊接,没上TSN时偶尔因为时钟飘移导致轨迹重叠误差超过0.3mm,焊点直接报废。换了TSN交换机,打了两周循环测试,没再复现过。当然啦,工程师连夜调冗余协议的那股子焦虑劲儿,也算白费了。

调试血泪:Qbv门控时间表,手写三次才没翻车

理想很丰满,配置是真要命。💡 第一次配Qbv门控列表,我把保护带设得太窄,结果高速数据帧溢出,直接把队列堵死——整条CAN over TSN网关宕机半小时。后来老同事提醒:门控切换需留出至少一个最大帧的传输时间,而且你永远不要指望所有设备时钟微秒不差,多留20%余量是玄学但管用。说实话,这些坑文档里可不会给你写清楚。

现在不少厂商——像MOXA、赫斯曼——推出了一键配置向导,但底层逻辑你不弄明白,迟早还是炸。比如那个“门控周期”到底该设多少?很多人直接照搬PROFINET的31.25微秒循环,却忘了TSN里控制数据可能要和视频流共存,周期设太快反而挤占带宽。我倾向把关键控制流周期设成250µs,然后让后台诊断数据走尽力而为队列。❗ 这块儿你要是没现场调过,光看宣传PPT真会被忽悠瘸。

问:TSN跟我们现在厂里的Profinet、EtherCAT到底能不能一块儿跑?

答:能,但前提是你得会“混部”。纯粹替换不现实,尤其对于已投运的产线。现有方案多走网关:把实时现场总线的一段,通过网关映射成TSN流,再上骨干网。比如博世力士乐的ctrlX CORE,就在一个控制器里同时跑Sercos和TSN,外面只拉一根线。不过,网关带来的延时你得好好掂量——上次做到数据双向穿透,加了大约35µs延迟,对于有些闭环控制还是超标。所以新规划产线,我强烈建议把伺服驱动器和IO直接选TSN原生接口,少绕弯子。

活学活用:TSN+OPC UA,真的能让MES和PLC抱团了?

过去十年,“IT/OT融合”这个词被用得烂大街,可实际全在网关层打补丁。直到TSN把确定性传输和OPC UA的Pub/Sub模型捏在一起,事情才开始微妙起来。去年汉诺威展上,西门子展了一台虚拟PLC,直接跑在边缘服务器上,通过TSN连远程IO——关键业务流延迟压到了50微秒以内。我当时站那儿看了十分钟,嘴里念叨的是“这要是真投产……MES下发工单到执行,终于能不要中间件了”。

不过话又说回来,安全性怎么办?TSN本身不带加密,你要不就是上MACsec(802.1AE),要不就在应用层做——比如OPC UA自个儿的安全通道。我最近给一个汽车焊装车间出方案,就是在核心TSN交换机上启了MACsec,管理面走TLS,勉勉强强过了客户的渗透测试。

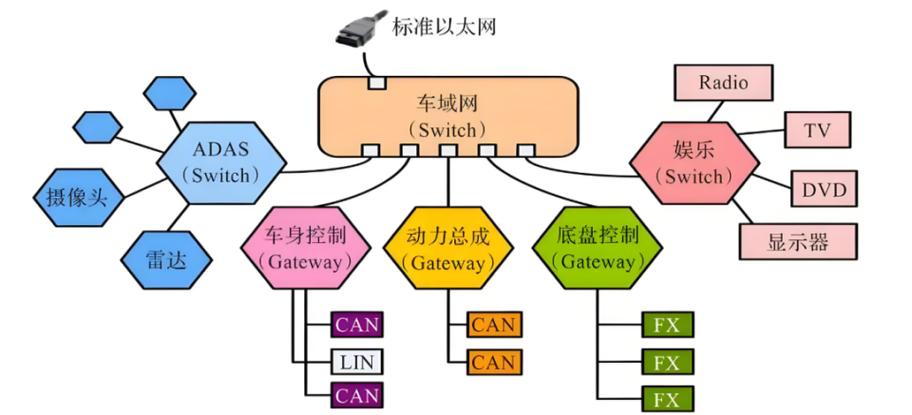

TSN与OPC UA融合架构汽车产线网络拓扑图
TSN与OPC UA融合架构汽车产线网络拓扑图

问:都说TSN是5G专网的绝配,是不是又是一波炒作?

答:就目前落地的案例看,更多是补充,不是替代。国内某大型风电企业,在海上风机塔筒里布了5G模组做状态监测,紧急停机信号走TSN有线链路,视频和振动谱走5G回传。你不可能让一台20吨的转子靠无线来做实时制动——TSN那条有线脚线是保命线。但无线这头,5G URLLC时隙预调度加上TSN时间同步,能让摄像头帧戳和叶片角度对齐,这种混合架构倒是实打实降了运维成本。别听销售忽悠你“全无线TSN”,那玩意在重工业现场暂时还是科幻。

说到这儿,不得不感慨:十多年前我们从RS485换到以太网,以为从此天下太平;结果发现实时性还是个坑。如今TSN填坑的手法虽然粗暴,但好歹是标准化了。下一步就看生态——芯片成本下来,产线上才能真正铺开。毕竟现在一个支持Qbu和802.1AS的交换机,价格还是普通工业交换机的三倍。我的库存压力山大,但一想到能少背几口“丢帧导致停机”的锅,咬咬牙也就换了。

最后,容我发句牢骚。某些厂商借着TSN的概念,把已有的封闭协议包装一下,改个名头就说自己是“TSN-Ready”。😡 您至少把gPTP同步开起来再说吧?这行业不缺术语,缺的是在实地拽得出、顶得上的玩意儿。好了,今晚还得去调一个纺丝车间的Qbv时间表,但愿这次不用再手撕门控矩阵。
