无损检测(NDT)的未来?聊聊相控阵超声那些事儿

做了二十年无损检测,眼瞅着超声波探头从单晶发展到相控阵,说实话,有时候还是会被新技术震撼到——不是因为它多花哨,而是真的实用。前两天去了个风电法兰的检测现场,看着小伙子们拎着便携的相控阵设备,半小时搞定一个法兰的焊缝检测,心里真不是滋味儿。想当年,我们抱着几十公斤的模拟机,爬高上低,一毫米一毫米地扫查……现在这些后生赶上好时候了!

但,相控阵超声检测(PAUT)绝不是万能药,对吧?它也有让人抓狂的时候。比如参数设置,稍微不熟的小年轻,能把扇形扫查调得跟毕加索画似的,扫出来的图谱师傅看了直摇头。不过话说回来,一旦用好了,它就是无损检测(NDT)领域的一把瑞士军刀。

为什么相控阵让传统超声“颤抖”?

传统超声检测(UT)就像用手电筒照黑暗的房间,只能看一个方向。你想看侧面?得倾斜手电,或者换个角度。相控阵呢?它是一排手电筒,通过电子控制延迟激发,能在不同的角度同时“发光”,还能动态聚焦。这意味着什么?你不需要来回摆弄探头,一个位置下去,内部的缺陷就能在屏幕上一目了然,还能生成直观的图像。这个图像可不是简单的波形,而是扇形扫查(S-scan)或者线性扫查,跟医院里B超似的。

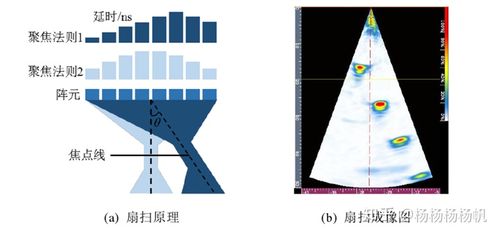

工业相控阵超声检测扇形扫查图像
工业相控阵超声检测扇形扫查图像

特别是对于几何形状复杂的工件,比如汽轮机叶片根部、管道对接焊缝,传统UT简直就是噩梦。有一次我们检测一个异形铸件,老法师拿着常规探头折腾了半天,最后摇摇头说:“这玩意儿我保证不了。”换上相控阵,数据采集十分钟搞定,缺陷的3D位置都标得明明白白。这种效率提升,哪个老板不爱?

但,注意这个“但”。相控阵设备贵啊,探头贵啊,校准试块也更复杂。而且,操作人员必须经过专业培训,否则就是浪费钱。我见过一些厂家买了好设备,结果培训不到位,操作工还是用传统UT的思路去用相控阵,把高级设备当普通数字机使,简直暴殄天物!

问:相控阵和TOFD有啥区别?是不是一个东西?
答:不是一码事。TOFD(衍射时差法)也是超声,但主要靠接收缺陷尖端的衍射波来测量缺陷高度,精度很高,但是有近表面盲区。相控阵则是利用多晶片探头形成聚焦声束,通过电子扫描实现多种视图,可以成像,适合复杂几何形状。很多情况下,两者配合使用,比如焊缝检测先TOFD扫一遍,发现可疑再用相控阵精细成像,那叫一个绝配!

实战中的惊喜与烦恼

最近有个项目,检测核电厂的管道焊缝,空间极其狭小,管道背后还有加强圈,射线根本打不进去。我们带了新买的便携式相控阵,探头就火柴盒大小,配合编码器扫查,不到二十分钟出了一张漂亮的C扫描图像。客户看了直接傻眼:“这么快?以前不是要搭脚手架、拆保温层吗?”那一刻,我觉得这技术真值。

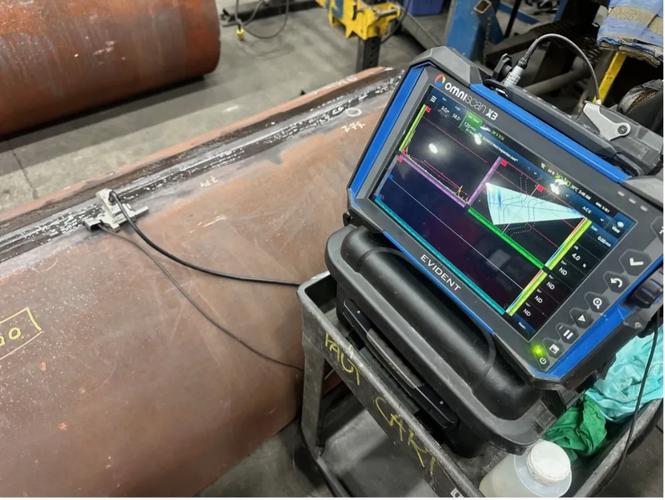

便携式相控阵检测仪现场扫描焊缝
便携式相控阵检测仪现场扫描焊缝

然而烦恼也不少。数据量太大了!一个焊缝扫下来,几百兆的数据,如果网络不好,传到云端分析就得等半天。还有,电池续航也是个问题,我们总是多备几块电池,不然爬到半空没电了哭都来不及。再说那个编码器,有时候打个喷嚏手一抖,扫查线歪了,图像就跟抽象画似的,还得重来。所以说,工具再先进,人的因素还是第一位。

不过,现在一些新设备开始集成5G模块,实时上传数据,后台AI辅助判读,甚至能现场生成报告。这倒是解决了一线人员的燃眉之急。我们车间试了一套系统,确实减少了人为误判,特别是对新手友好。但老师傅们有点抵触,觉得这玩意儿剥夺了他们的经验优势。我觉得吧,技术是辅助人的,不是替代人的,人机协作才是正路。

问:现在工厂里用相控阵的多吗?成本能接受吗?
答:坦白说,大企业、航空航天、核电、高端制造用得比较多。中小企业还在观望,毕竟一套设备几十万上百万,加上人员培训,投入不小。不过随着国产设备崛起,价格已经降了很多,有些国产相控阵性能不输进口货,售后服务还更及时。我建议,如果检测量大、缺陷判定要求高,趁早入手,早用早省钱。因为时间成本、返修成本算下来,很快就能回本。

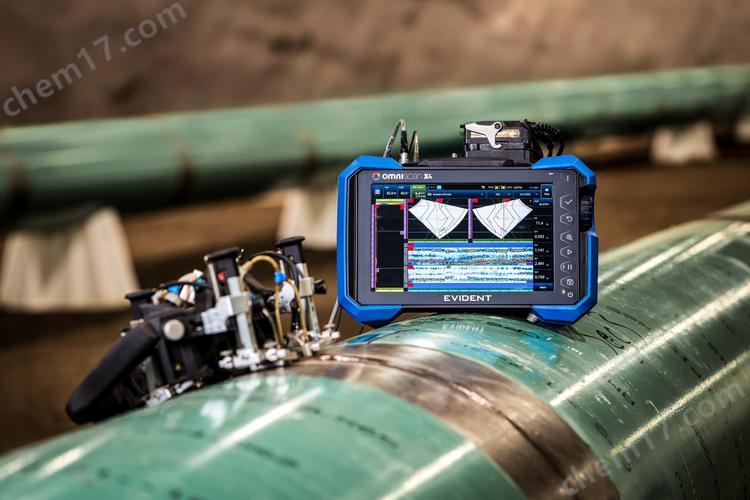

相控阵之外,无损检测还有什么新花样?

相控阵之外,无损检测还有什么新花样?
相控阵之外,无损检测还有什么新花样?

既然聊到未来,就不能不提数字射线(DR)、激光超声之类的东西。DR成像速度快,不用洗片,环保。但射线检测毕竟有辐射,安全要求高。相控阵超声就没有辐射,还可以在线监测。我比较看好的是电磁超声(EMAT),不用耦合剂,能在高温表面检测,虽然灵敏度不如压电超声,但在某些特殊工况下简直是神器。

还有一个趋势是检测数据的数字化与智能化。现在很多无损检测(NDT)公司都在搞大数据平台,把历史检测数据汇总分析,预判设备寿命。这听起来很美好,但实际落地还有不少坑——数据标准不统一,不同设备之间的格式打架,你传你的,我传我的。行业协会应该在标准上多下功夫,否则就是一盘散沙。

说到标准,唉,一提就头疼。国内的标准更新还是慢半拍,很多相控阵检测工艺评定还是参考欧美的,逼得我们有时不得不请外籍专家来背书。什么时候我们自己的标准能更自信一些呢?

问:想学相控阵检测,有什么建议?
答:首先要打好超声基础,别一上来就玩相控阵。了解声场、波形转换、衰减,这些理论知识是根本。然后找个靠谱的培训机构,一定要有大量实操机会,最好跟着有经验的师傅做几个项目。现在网上资源也多,各种仿真软件可以模拟声束,没事多捣鼓。考证的话,国内有特种设备的UT-II级、相控阵专项,国际上有ASNT、ISO 9712的PAUT证书,看你的职业规划。学无止境,这行越老越吃香,前提是别停止学习。

说实话,无损检测这个行当,表面看枯燥,其实充满挑战。就像医生给病人看病,我们给设备看“内伤”。工具在进步,但核心还是人的判断力和责任心。相控阵只是我们工具箱里的一员,未来肯定还会有更惊艳的技术出现。届时,又会有多少老师傅像今天一样,一边感慨一边学习呢?

好了,今天就聊到这儿。我得去车间看看那台老超声机了,虽然退役了,但我还是舍不得扔——那上面有我的青春呐!
