工业以太网:别被宣传忽悠,现场踩过的坑才是真经

协议满天飞,选型就是政治站队?

干这行的都知道,一提工业以太网,马上就得面对一堆大写字母缩写:PROFINET、EtherNet/IP、EtherCAT、Modbus TCP、Powerlink、SERCOS III……

真要命。每家大厂都在推自己的标准,西门子说PROFINET好,罗克韦尔说EtherNet/IP才是主流,倍福说EtherCAT天下第一。

你信谁的?

去年我们帮一家注塑厂做产线互联,PLC是西门子的,机器人是库卡的,视觉系统用基恩士。库卡默认支持EtherCAT,西门子是PROFINET,基恩士倒是全都要,但网关配置那叫一个酸爽。最后,一个产线用了三种协议,中间靠Anybus网关转来转去。性能?别谈实时了,能通就不错。

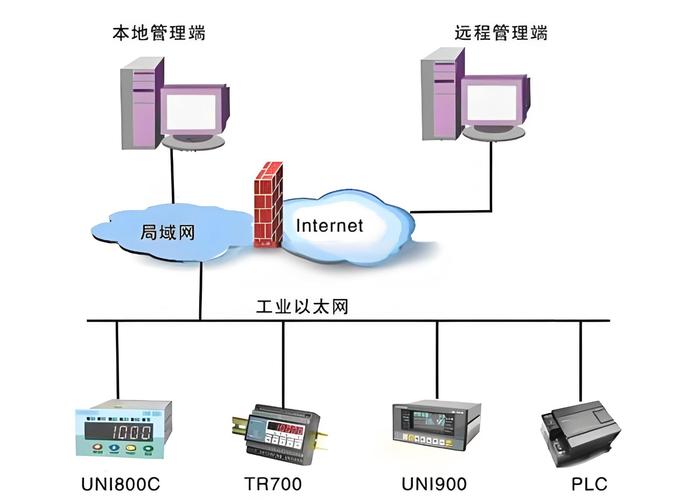

工业以太网协议对比图表
工业以太网协议对比图表

所以现在有种说法:工业以太网协议之争,本质上是自动化厂商的市场领地之争。你跟了哪家,基本就被绑定了。除非……你砸钱上全面的协议转换方案。但中小工厂,哪来那么多预算?

问:我们企业规模不大,设备来自不同年代,工业以太网协议怎么选?

答:说实话,选协议这事儿,别光听销售吹。先拉个设备清单,看看PLC、驱动、IO站都支持什么。如果西门子系占多数,那就PROFINET;如果罗克韦尔系,EtherNet/IP。如果是混合型,那就上协议网关,或者考虑采用OPC UA over TSN的过渡方案——不过TSN现在还在发展。关键一点:别想一步到位全统一,那是不现实的。先把核心控制网络确定,边缘设备用网关慢慢替换。另外,Modbus TCP虽然简单,但实时性差,适合非关键采集。记得,网络拓扑一定要画清楚,别等后面出问题再查线!

实时性:以太网那不可靠的碰撞检测,工业现场能用?

还记得上学时学的CSMA/CD?这玩意儿在办公室里发发邮件还行,但在机器控制上,一个延迟就可能撞坏刀具。纯标准TCP/IP在工业实时控制中基本就是灾难。

不过现在技术已经玩出花来了。比如EtherCAT的“飞速数据帧”,从站直接读取和插入数据,几乎零延迟。PROFINET的IRT(Isochronous Real-Time)可以在微秒级同步。

但!这些都需要专门硬件支持。用普通交换机?没门。PROFINET IRT必须用带专用ASIC的交换机,价格嘛——你懂。

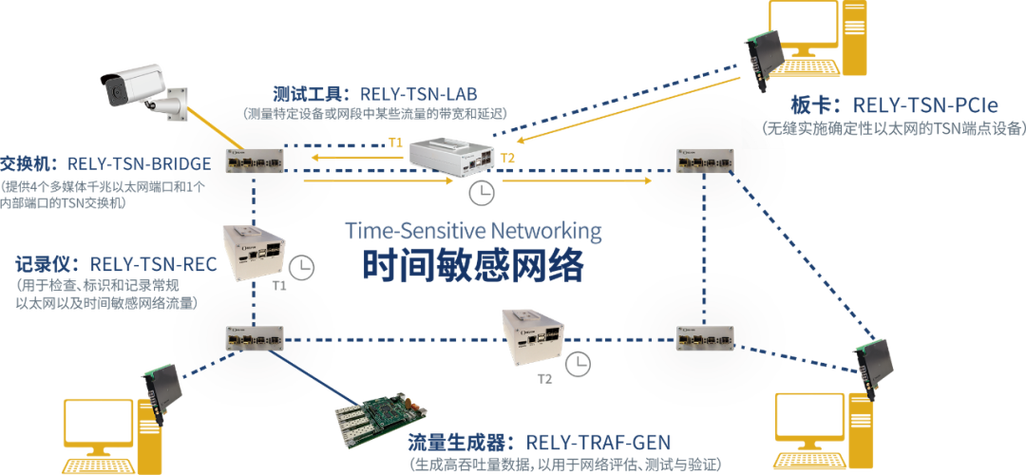

TSN时间敏感网络原理示意图
TSN时间敏感网络原理示意图

TSN(时间敏感网络)被寄予厚望,想用标准以太网硬件实现确定性传输。IEEE 802.1Qbv时间感知调度,听起来挺美。我去年测试了一套TSN demo,确实做到了亚微秒同步,但复杂配置让我差点摔键盘。而且目前支持TSN的交换机芯片还是少,有些功能只是“部分实现”。坑不少,入坑需谨慎。

问:我们做机床加工,对实时性要求极高,是不是必须用EtherCAT这种?

答:看具体需求。如果是多轴插补,尤其是纳米级精密运动,那EtherCAT或者SERCOS III确实更合适。PROFINET IRT也能做到,但组态更繁琐。但如果是普通传送带、物料搬运,EtherNet/IP或PROFINET RT就够了,实时周期2~10ms完全可行。不要盲目追求微秒级,成本会指数级上升。另外,底盘布线也要命——我们曾遇到过因等长网线没做好,导致同步抖动的问题。

现场部署:不是办公室拉网线那么简单

工业环境有多脏、多吵、多热,跑过现场的都知道。粉尘、油污、震动,还有变频器产生的电磁干扰,普通网线没几天就可能断连。

所以工业以太网必须用专用线缆和连接器,比如屏蔽RJ45(IP20)或M12 D-coded(IP67)。我们吃过亏:有次图便宜买了批非工业级交换机,48口,结果夏天高温死机三次,生产全停。后来全换成宽温型(-40~75°C),带冗余电源的。

再说说拓扑。环形冗余是必须的,否则一个节点断线,整个网瘫。MRP(介质冗余协议)、DLR(设备级环网)这些都得用上。非网管交换机虽然便宜,但出了故障你连端口状态都看不到,排查全靠猜。所以诊断功能不能省。

另外,VLAN划分和广播域隔离一定要做。否则一条广播风暴就能搞死所有设备。我们痛过。

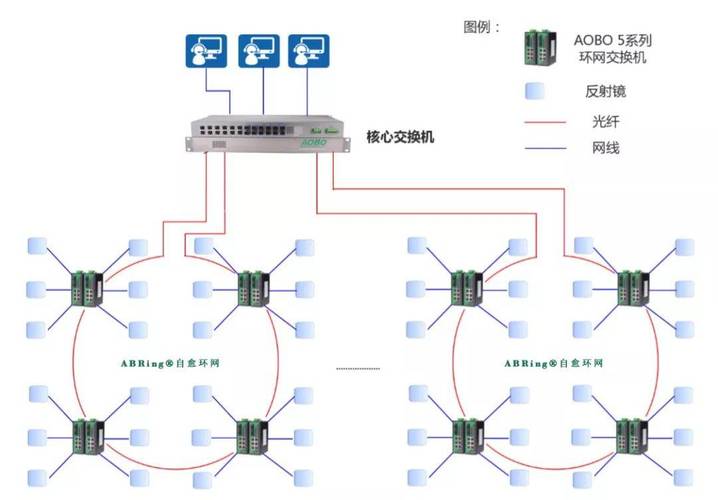

工业以太网环形冗余拓扑图
工业以太网环形冗余拓扑图

安全呢?很多老设备压根没考虑网络安全,直接暴露在办公网下就是大风险。现在IEC 62443标准提了,但实施起来还是难。至少得用防火墙把控制网和办公网隔开,再搞个VPN用于远程维护。

未来是工业以太网的,但我还是劝你现实点

5G专网、Wi-Fi 6、TSN、OPC UA FX……概念很多。但现场设备更新周期长,十年以上的PLC比比皆是。所以,我们得学会在理想和现实之间平衡。

当前最务实的路径:以现有总线为基础,逐步向工业以太网过渡,关键节点采用网关互联。同时密切关注TSN的成熟度,一旦芯片和配置工具普及,那一统江湖的日子也许真会来。

但别指望短期。还有个问题:人才。搞IT的不懂OT,搞OT的看不懂网管界面。这种断层,比技术更难搞定。我们在招一个既懂PLC又懂交换机的工程师,找了半年都没合适的……

所以,工业以太网这条路,任重道远啊。
