上个月在车间调试，差点被一根网线搞崩溃。——你别笑，是真的。工业现场总线这东西，平时不显山露水，一旦出问题，整个产线停摆。说实话，我们做自动化集成的，谁没踩过几个坑？
那天客户催得急，新设备要联网。我一看，S7-1500 带了一堆第三方伺服。心想，用 PROFINET 呗，现成。结果——通信死活建立不起来。查了半天，才发现那台伺服默认用的是 EtherCAT 固件。🤦♂️ 当时真想把供货商按在地上摩擦。后来加了个网关，延迟直接飙到 5 毫秒。焊装线上，节拍一乱，后面全乱套。
所以，现场总线不是随便插根线就能跑。选型，太关键了。

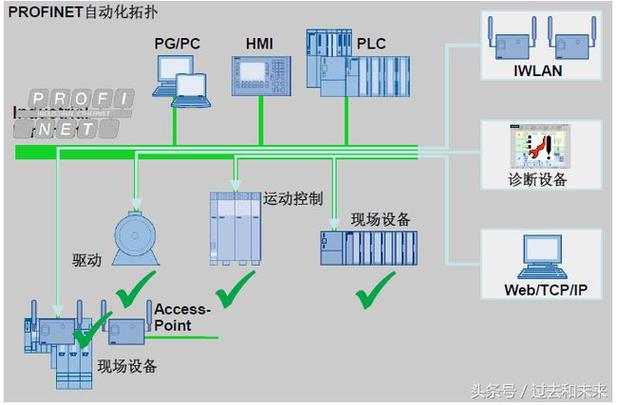

什么是工业现场总线？别被术语唬住
什么是工业现场总线？别被术语唬住
说白了，就是工厂里设备间通信的“语言”。就像人和人说话需要普通话，PLC、传感器、驱动器之间也得有统一的协议。早期用模拟信号，4-20mA，一对线一个信号，抗干扰还行，但接线量巨大。后来串行通信崛起，RS-485、CAN 满大街。再后来，工业以太网时代，PROFINET、EtherNet/IP、EtherCAT、CC-Link IE… 眼花缭乱。
但记住一点——
绝大部分现场总线，本质都是在标准以太网基础上做了实时性改造。有的改了物理层，有的在软件栈上动刀。最终目的就两个：确定性延时和时钟同步。
PROFINET 与 EtherCAT：不是谁替代谁那么简单
这俩是当下中国工厂最主流的工业以太网。一个出自西门子，一个源于倍福。
PROFINET 偏软实时，EtherCAT 走硬实时。什么区别？打个比方：PROFINET 像走公交专用道，高峰期可能堵；EtherCAT 像地铁，轨道完全独立，精确到站时间。

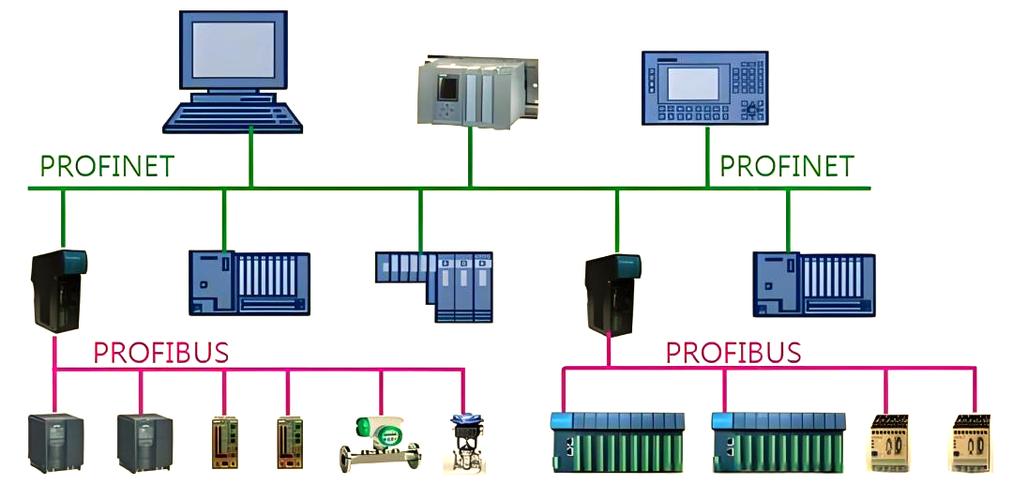

工业现场总线PROFINET网络拓扑示例图
PROFINET 有两种模式：RT（实时）和 IRT（等时实时）。RT 用软实时，循环时间 1-10ms，一般装配线够用。IRT 通过专用 ASIC 芯片实现硬同步，精度可达 31.25μs。但 IRT 需要交换机支持，成本高。EtherCAT 更狠，主站发一个报文，从站“飞读飞写”，就像传送带上的快递，每个站点扒拉自己那部分，报文不驻留。理论循环时间 100μs 起步，同步精度 < 100ns。特别适合多轴运动控制。
拓扑方面，PROFINET 几乎清一色星型，交换机为王。线缆多，但扩展方便。EtherCAT 典型线型或环形，一个从站接着下一个，首尾可闭环，断线自动重构，冗余很强。不过，加站必须断链，不如星型灵活。
有一次给某汽车厂做焊接线，客户指定 EtherCAT，因为 32 台机器人协同，每根焊枪的电流波形都要同步记录。换做灌装线，设备分散，PROFINET 更省心。选错协议，就像让跑车去耕地，能跑但别扭。
布线那点事儿：屏蔽、接地与诊断
理论再美，落地全是细节。我见过太多离奇的通信中断，最后查出——
屏蔽层两端接地，形成地环路，干扰进来直接死机。工业现场，变频器、伺服驱动器都是强干扰源。以太网线务必用双层屏蔽的工业级，RJ45 要金属外壳，单端接地。EtherCAT 允许用普通以太网线？别听忽悠，劣质线在 100Mbps 全双工时丢包率吓人。

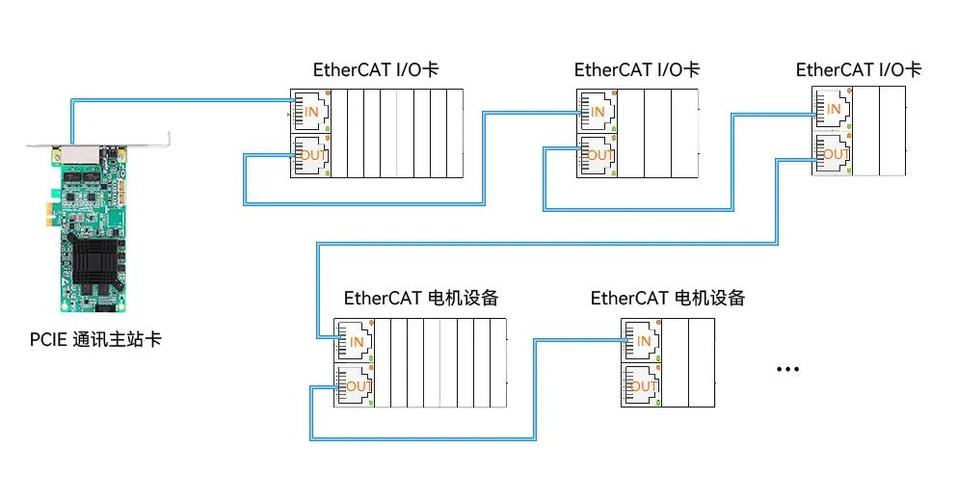

工业现场总线EtherCAT布线屏蔽接地示意图
诊断是另一道坎。PROFINET 有丰富的维护报文，TIA 博图里网络视图一目了然，连从站掉线次数都统计。EtherCAT 靠 ESI 文件，诊断比较底层，得配合第三方工具像 Beckhoff 的 TwinCAT Scope。新手常栽在从站状态机——Init、Pre-Op、Safe-Op、Op，跳变顺序错一点，整个链拒绝切换运行。
问：实际项目中，怎么快速判断该用哪个协议？
答：先看控制器品牌。
西门子 PLC 用 PROFINET 是天作之合，倍福则绑定 EtherCAT，各自原生最快。再看运动控制精度需求。如果伺服轴超过 8 个且要求 100μs 级同步，EtherCAT 走分布式时钟是唯一选择。单纯逻辑控制，PROFINET RT 就足够，备件也好买。❗别听销售忽悠兼容性——第三方网关的延迟会让你怀疑人生。真的，我们就被坑过，说 Modbus TCP 转 EtherCAT 的网关支持轻松联网，实际运行时内部缓冲队列一满，随机就断开。后来全换成原生 EtherCAT 驱动器，世界清净。
问：现场偶尔丢包，怎么排查？
答：先查干扰源。
变频器旁边走线是大忌，至少保持 20cm 距离。然后量接地电阻，很多老厂房地线锈蚀，电位差直接打坏接口。用专用诊断工具，Profitrace 抓 PROFINET 报文，Wireshark 配合插件也能看 EtherCAT 帧。💡一个小技巧：把从站逐个断开再接入，定位故障点。有时仅仅是 RJ45 插头氧化，拿橡皮擦擦金手指，好了。
说实话，干这行越久，越觉得现场总线拼的不是速率，是工程素养。你把协议栈背得再熟，振子一抖、地线一松，照样趴窝。而新一代的 TSN（时间敏感网络）看似要一统天下，但不同厂商的画风… 嘿嘿，估计还得扯几年皮。
我现在的原则：新项目首选原生协议，老设备改造能不动总线就不动。真遇到骨灰级 Profibus PA 或者 DeviceNet，咬牙加耦合器。不然调试时间成本远超硬件差价。唉，都是血泪换来的教训。
