时间敏感网络(TSN):工业实时通信的“确定性”革命

为什么你的生产线需要“硬实时”?

听一个做汽车焊接的朋友抱怨过:机械臂动作慢了零点几毫秒,焊点就歪了——整批次报废。这就是工业现场最残酷的现实:时间就是质量。传统以太网做不到这种确定性,它是个“尽力而为”的懒汉。TSN呢?它给数据包贴上了“优先级标签”,就像救护车通道。💡

汽车焊接线工业机器人实时控制示意图
汽车焊接线工业机器人实时控制示意图

但实现起来没那么简单。我记得第一次调试TSN交换机,时钟同步精度总是漂——后来发现是晶振温漂。换了带温度补偿的,好了。所以,设备选型真的是门玄学。

802.1Qbv:时间感知的交通管制

IEEE 802.1Qbv是TSN最核心的调度机制。简单说,它把通信周期切成时间片,有的切片只允许高优先级流量通过。这避免了排队的“突发阻塞”。

然而,配置门控列表(GCL)让我一度抓狂!你得精确计算每个数据帧的传输时间,还要留出保护带。一个字节算错,整个网络抖动就上去了。不过话说回来,一旦调通,那种“一切都按计划运行”的感觉,真爽。

TSN交换机门控列表配置界面截图
TSN交换机门控列表配置界面截图

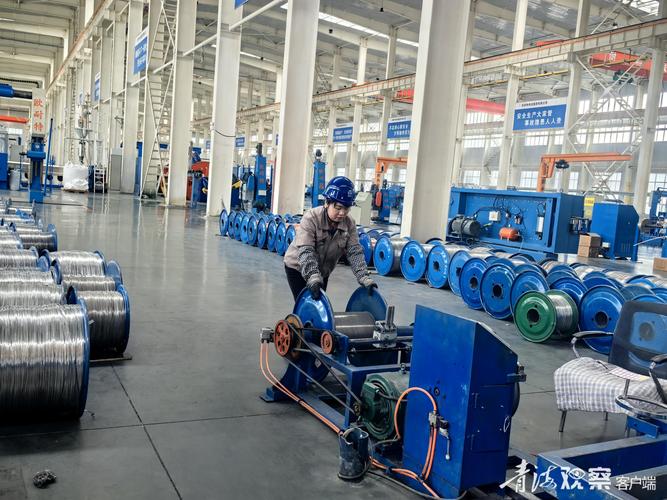

实际落地:从纸面标准到车间线缆

实际落地:从纸面标准到车间线缆
实际落地:从纸面标准到车间线缆

很多文章吹TSN多完美,但落地坑不少。比如时间同步协议IEEE 802.1AS,需要在所有节点间传递精确时间戳。可工业环境电磁干扰大,同步报文偶尔丢失怎么办?我们做了冗余路径,还引入了硬件时间戳。❗

另一个普遍问题:老设备怎么办?工厂里还有一堆Profinet、EtherCAT设备。总不能全扔了。解决思路是用网关转换,或者在TSN上跑应用协议。OPC UA over TSN成了趋势,因为它把语义互操作和确定性传输结合了。✅

灵魂拷问:你问我答

问:我们厂现在用EtherCAT挺好的,为什么还要换TSN?

答:EtherCAT也是硬实时,但它是一种主从架构,而且带宽利用率受拓扑限制。TSN是标准以太网的扩展,可以无缝融入IT网络,支持更多样的拓扑,而且厂商锁定程度低。如果你未来要打通OT与IT,或者需要高带宽视觉检测数据流,TSN会是更好的选择。再说,设备会更新换代,考虑一下兼容性没坏处。

问:TSN真的能达到微秒级同步吗?实际部署稳定性如何?

答:理论上,802.1AS能达到亚微秒精度。但实测,受交换机转发抖动、路径不对称影响,一般能做到±100纳秒就不错了。要稳定,必须选择支持硬件时间戳的交换机,并且用冗余时钟源。我们项目里,跨三个交换机能稳定在200纳秒以内,已经满足绝大多数运动控制需求。当然,如果跨子网,需要边界时钟或者透明时钟,复杂度上升。

未来:TSN会一统工业通信江湖吗?

说实话,不会立刻。但趋势很明显——就像当年的现场总线被工业以太网慢慢取代。TSN最大的优势是“标准统一”,让不同厂家设备互操作。这将降低集成成本,催生新的商业模式。我最近听说,某头部汽车厂新生产线上,全部采用TSN骨干网,连接PLC、机器视觉、甚至AGV。那种流畅的数据流动,想想都激动。❗

不过,还有一些挑战:配置工具还不够傻瓜化,网络规划需要专业知识;安全性也是一个需要加强的维度,毕竟时间同步也可能作为攻击目标。

总之,TSN不是万能药,但它为工业4.0提供了一个坚实的通信底座。值得现在就开始研究,哪怕只是买几台交换机搭个试验床。你会发现,这世界真的可以更“准时”。
