工业现场总线选型避坑指南:从RS-485到APL,这些年的血泪史

说实话,第一次接触工业现场总线,我连RS-485终端电阻都搞不清。结果呢?整条Modbus网络间歇性抽风,PLC收不到传感器信号,生产线停了整整两小时。被车间主任骂得狗血淋头。那滋味……啧。后来学乖了,但坑从没少过。从Profibus DP的灰色电缆接地问题,到EtherCAT的ESC芯片过热,再到最近被某大厂鼓吹的TSN方案忽悠——满纸荒唐言,一把辛酸泪。

一、那些年我踩过的总线大坑

工业现场最怕什么?不是协议复杂,是物理层出问题。可笑吧,数字化的根基居然是电压、电阻、屏蔽层。早年在云南一个卷烟厂,Profibus DP网络总是凌晨三点报错。查了三天,最后发现是老鼠咬破了电缆外皮,仪表室的空调冷凝水滴进接头。DP接头氧化接触不良,波形反射乱七八糟。一条电缆毁了一条线。从此我随身带一瓶除锈剂,见一个接头喷一个——玩笑,但教训深刻。

老旧Profibus DP接头氧化故障放大图
老旧Profibus DP接头氧化故障放大图

Modbus RTU更原始。半双工RS-485,轮询机制慢如蜗牛。一次在江苏做水处理项目,300个从站,上位机读一次数据要8秒。客户跳脚,说响应太慢。我硬着头皮把波特率从9600调到115200,结果线缆长度超了,信号衰减得连波形都认不出。加中继器?成本暴涨,老板不批。最后换了带网关的分区方案,把Modbus TCP引到现场层,才勉强过关。这件事告诉我:别迷信老旧总线的廉价——改造工时费比硬件贵十倍。

问:工厂里已有的4-20mA模拟信号,能不能和现场总线共存?
答:当然能,而且这是大多数老厂改造的现实。直接用远程I/O模块,把模拟信号转成总线协议,比如Modbus TCP或PROFINET。但注意!模块必须带诊断功能,否则断线了你都不知道——我吃过这个亏,模拟量漂移导致PID失控,差点烧了反应釜。一定要选带LED指示和断路检测的型号。另外,如果距离远,千万别用廉价的无源隔离器,信号损失会让你怀疑人生。

二、工业以太网真的天下无敌?

2008年我第一次用EtherCAT,惊为天人。一个帧穿过所有从站,延迟微秒级,同步精度±20纳秒。那时觉得工业以太网一统江湖指日可待。结果呢?十五年过去了,现场总线还是百花齐放。PROFINET、EtherNet/IP、POWERLINK、SERCOS III……哪个不是以太网的变种?但各有各的怪脾气。

EtherCAT依赖从站处理帧,理论上实时性极佳。但实际调试时,如果你的网络拓扑不是严格的线型,加了星形分支,抖动立刻变大。贝加莱的工程师私下说,很多客户乱接交换机,导致分布式时钟(DC)同步崩溃。我见过某汽车焊接车间,机器人抖动2毫米,查了一个月,最后发现是EtherCAT分支器里的一个EEPROM坏了。换芯片8块钱,停产损失80万。讽刺啊。💡

EtherCAT总线星形拓扑与线型拓扑对比图
EtherCAT总线星形拓扑与线型拓扑对比图

PROFINET呢?西门子自家孩子,集成度无敌。但它的“等时同步”模式需要IRT交换机,而标准以太网交换机根本不行。有一次我们为了省钱用了第三方管理的交换机,结果每30秒丢一个包,电机控制卡顿。西门子技术支持直接甩一句话:非认证设备不保证性能。得,只好乖乖买SCALANCE。所以说,选总线就是选生态——这个后面细说。

问:EtherCAT号称“纳秒级同步”,为啥我的设备抖动还是很大?
答:这个坑我踩过两次。第一,检查你的主站性能,如果是软主站(比如基于PC),Windows非实时系统会导致发送抖动;必须用RTOS或TwinCAT这样的方案。第二,从站数量超过1000时,帧长度过大,也会引入抖动;此时需分段或改用PROFINET IRT。第三,也是最隐蔽的:时钟源的抖动。许多主站使用CPU晶振,温漂严重;必须选带OCXO或外部IEEE1588时钟的板卡。否则同步精度就是纸上谈兵。

三、新贵APL和TSN,是未来还是噱头?

这两年被APL(Advanced Physical Layer)刷屏,号称“以太网到现场”的终极方案。本质是单对线以太网,支持10BASE-T1L,传输距离1000米,还能PoDL供电。听着很美好,对吧?去年我参与了一个化工厂试点,用APL直接连接阀门定位器和温度变送器。初期确实省了布线,一根线搞定额定功率和通讯。但问题来了:诊断难度陡增。以前4-20mA用万用表就能查,现在APL需要专用分析仪,一台上万。故障时,仪表工根本无从下手,只能远程求助厂家。而且,某些国产APL芯片EMC抗干扰极差,对讲机一按,数据全乱。❗

至于TSN(时间敏感网络),标准多如牛毛:802.1AS、802.1Qbv、802.1Qci……到现在还没有一个统一的Profile。各大厂商画饼:博世力士乐推ctrlX AUTOMATION,西门子搞TSN+PROFINET,罗克韦尔喊EtherNet/IP with CIP Sync。但现场工程师可不管这些,他们只关心:能不能无缝替换现有系统? 答案是短期内别想。我认识一个汽车厂总工,花两年评估TSN,最后得出结论:标准还在发酵,芯片价格是普通以太网的5倍。现阶段除非你是头部企业愿意当小白鼠,否则持币观望更明智。💸

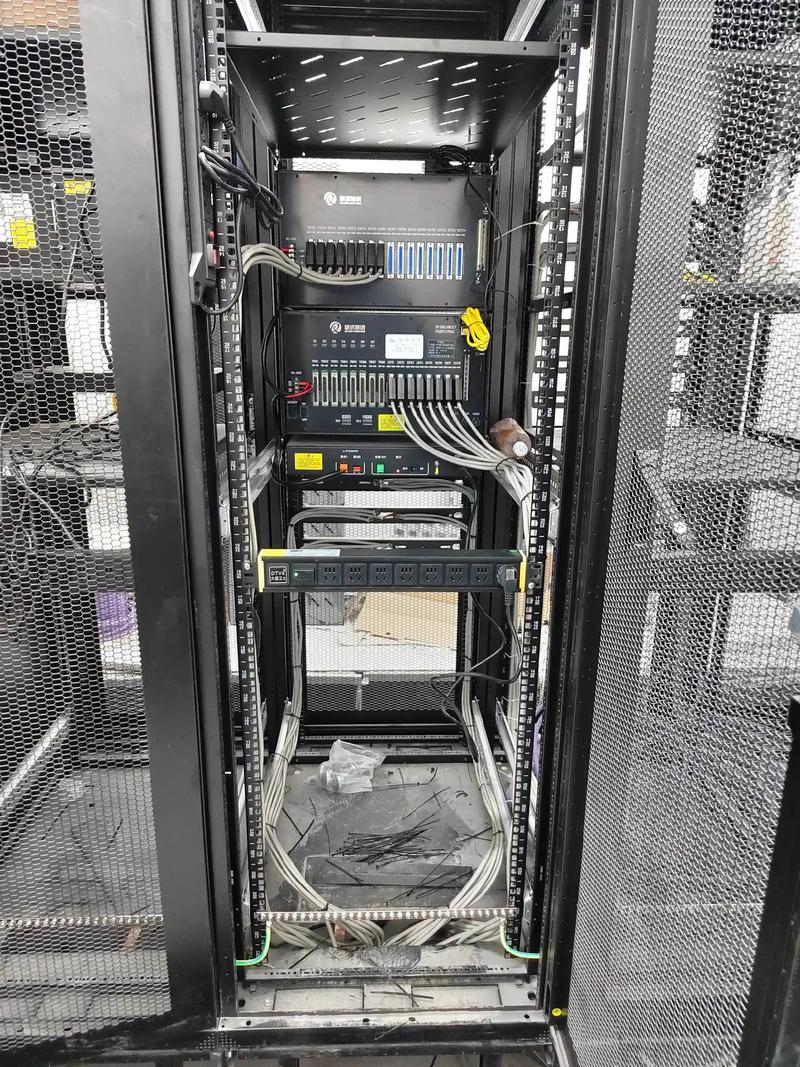

工业APL交换机在过程自动化现场安装图
工业APL交换机在过程自动化现场安装图

问:老设备不支持以太网,怎么融入工业4.0?
答:三个办法,成本依次递增。一是加串口服务器,把RS-232/485转成Modbus TCP,这是最便宜的,百元级成本,但需要定制解析。二是用现场总线网关,比如Anybus的转换模块,把Profibus转成PROFINET,支持主流协议,两三千块,但配置稍麻烦。三是直接换智能仪表——当然,这就不算“融入”了。我的建议:先把关键的、高频的数据点升级,别一次全换。分阶段、分优先级,否则钱花出去了,效果不明显,老板会找你麻烦。

四、选型铁律:别只看协议,要看生态

四、选型铁律:别只看协议,要看生态
四、选型铁律:别只看协议,要看生态

干了快二十年,我越来越觉得,协议本身的优劣不是决定因素。生态才是。什么是生态?控制器、I/O模块、诊断软件、第三方支持、备件价格、社区活跃度。西门子的PROFINET为什么强势?因为从TIA Portal到MindSphere,全栈集成。贝加莱的POWERLINK?技术不错,但国内支持人员少得可怜,出了问题只能查英文手册。有一次用了某日系总线,驱动器图纸标注模糊,我对着示波器查线序查了一夜,差点吐血。所以,千万别被厂家漂亮的参数表忽悠,先打售后电话看看能不能接通真人。✅

问:我们厂用的是西门子PLC,是不是只能选PROFINET?
答:80%的情况下是。西门子Profibus/PN生态最成熟,你非要挂EtherCAT,只能加DP-EC网关,这样实时性打折,成本翻番,何苦呢?除非有特殊需求(比如高速数据采集要用EtherCAT),否则跟着主控制器走最省心。但有一种例外:混合协议。大型产线常常多品牌共存,比如机器人用EtherCAT,视觉用GigE Vision,上位机跑OPC UA。这时候中间层网关就很重要,选择时注意带宽和延迟——我见过网关缓冲区溢出造成数据丢失的案例,血泪教训。

另外,选总线要预留5-10年生命周期。前几年EtherCAT开源主站IgH很火,但今年维护者明显减少;万一哪天停更,你改招标书都来不及。越是开源的东西,越要评估核心团队的稳定性。商业协议虽然贵,但至少出了事有人担责。这行当,稳定压倒一切。你说对吧?
