CC-Link IE TSN:时间敏感网络如何终结现场总线的“混沌时代”

说实话,第一次在汉诺威展台前看到那堆机械臂以近乎偏执的同步精度挥舞时,我后背有点发凉——不是吓的,是兴奋。七年前我在华南某汽车焊装车间调试过一条线,就因为EtherCAT主站和几个第三方从站之间的时钟偏差了不到80微秒,焊钳差点把车身钣金戳穿。那时候我就想:如果有一种网络能像交响乐指挥那样,让所有节点踩着同一个拍子,该多好。

现在看,CC-Link IE TSN差不多就是这种存在。它把IEEE 802.1时间敏感网络标准嫁接到了成熟的CC-Link IE千兆以太网骨架上,结果就是——确定性通信的颗粒度直接下探到微秒级。不是理论值,是在博世力士乐和巴鲁夫等一堆厂商的联合测试里跑出来的实际数字。

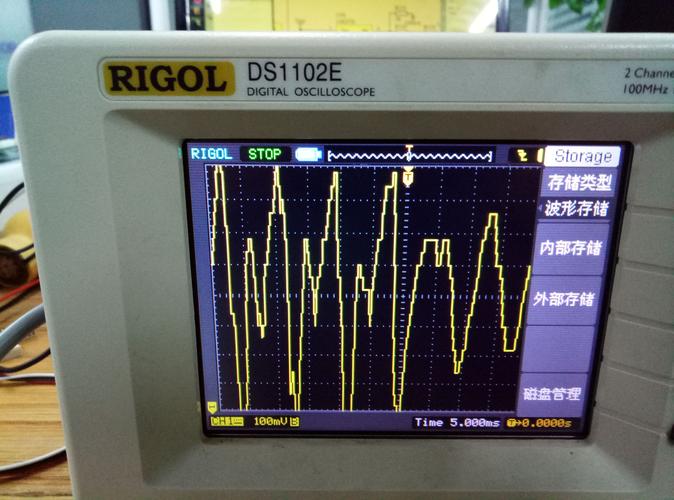

CC-Link IE TSN 时间同步示波器波形对比
CC-Link IE TSN 时间同步示波器波形对比

TSN不是补丁,是把以太网从“尽力而为”改造成“说到做到”

TSN不是补丁,是把以太网从“尽力而为”改造成“说到做到”
TSN不是补丁,是把以太网从“尽力而为”改造成“说到做到”

很多人搞不清CC-Link IE TSN和原来CC-Link IE的区别。简单说:老的CC-Link IE已经很优秀了,1Gbps带宽、环形冗余、令牌式调度,但它底层还是标准以太网的“软实时”——需要精心的网络规划才能避免拥塞。TSN直接改了以太网交换机的转发规则!通过IEEE 802.1AS精准时钟同步,所有设备共享同一个时间基准;802.1Qbv定义的时间感知调度器,保证控制数据流在每个交换节点都能准时“插队”转发,没意外。

我去年遇到一个做半导体封装机的客户,他们用过某个基于标准UDP的实时协议,结果因为同事插拔了一下办公室打印机,整厂循环周期抖动从±5μs飚到±200μs。技术经理脸都绿了。后来换成CC-Link IE TSN,他说:“终于不用像防贼一样防着IT部门了。”——这种隔阂,做工业的应该都懂吧?

不过话说回来,TSN的“时间感知”能力也不是凭空来的。它强迫所有终端和交换机都支持高精度时钟同步,有点像给每个设备配了块原子钟,但成本居然能控制在传统工业以太网模块的级别,这得益于CC-Link协会强制要求了简洁的硬件实现方案,不像某些协议非要昂贵的专用ASIC。三菱电机最新的iQ-R系列PLC直接内置了TSN接口,欧姆龙、松下也都跟进了,生态推进速度比我想象的快得多。

问:CC-Link IE TSN和CC-Link IE Field Basic到底怎么选?

答:这问题其实我常被问到。Field Basic是个好东西,基于100Mbps标准以太网,无需特殊硬件,用软件协议栈就能跑,非常适合成本敏感或离散程度高的设备——比如光电传感器、小型步进驱动器。但它的刷新周期通常卡在毫秒级,而且不支持抖动控制。TSN版本直接飙到1Gbps,并且用硬件调度把循环时间压到31.25μs,甚至更低,所以多轴同步伺服、视觉检测与机器人联动这种场景,Field Basic根本扛不住。我的粗暴判断:你设备超过8轴联动,或者控制周期要求低于250μs,别犹豫,直接TSN。否则,Field Basic或许更经济,调试还简单。

💡顺便提一句,有人担心CC-Link Safety功能安全协议在TSN上跑不了——完全多余。Safety数据不过是另一种优先级更高的循环帧,TSN的调度器天生就能给它预留带宽,而且通过SLMP(Seamless Message Protocol)还能在上层做安全诊断,响应速度比旧式硬接线安全回路还快个几倍。

CC-Link Safety 安全IO与TSN网络集成架构
CC-Link Safety 安全IO与TSN网络集成架构

开放的“围墙花园”?CSP+和SLMP让第三方设备接入不再求人

开放的“围墙花园”?CSP+和SLMP让第三方设备接入不再求人
开放的“围墙花园”?CSP+和SLMP让第三方设备接入不再求人

玩工业通信的都明白,协议再强,生态封闭就是死路。CC-Link协会这几年拼命推CSP+(Control & Communication System Profile),本质是一套XML格式的设备描述文件,任何厂商只要按这个模板填写设备参数,主站就能自动识别并组态。我试过用三菱的GX Works3配置一个德国品牌的TSN远程IO,从导入CSP+文件到开始数据交换,总共不到三分钟。比起某些协议要求你手动计算过程映像、对位地址表,这简直是恩赐。

更有趣的是SLMP——它其实是一套与传输层无关的报文协议,可以在TCP/IP、UDP甚至CC-Link IE帧上跑。这意味着你完全可以用Python或者Node.js写个小程序,直接通过PC的普通以太网口访问TSN网络里的任何一个设备。上个月我在实验室就用笔记本连上了一个安川的伺服驱动器,读回电流环参数,连驱动都没装。那种“说走就走”的灵活感…以前的工业网络敢想?

✅ 当然,安全隐患也得注意。TSN虽然开放,但CC-Link协会要求所有设备必须支持IEEE 802.1AR安全认证,设备身份出厂即绑定,避免仿冒节点注入。这点上,他们没妥协。

问:老旧设备怎么迁到TSN?动不动要全换吗?

问:老旧设备怎么迁到TSN?动不动要全换吗?
问:老旧设备怎么迁到TSN?动不动要全换吗?

答:太理解了,工厂里最怕的就是“又要花钱”。好消息是,CC-Link IE TSN向下兼容标准TCP/IP流量,所以普通的信息层网络设备(摄像头、扫码枪等)完全可以挂在同一个交换机上,只是它们占用的带宽受TSN调度限制而已。对于原有的CC-Link IE Field或CC-Link设备,协会有专门的网关模块,比如三菱的RJ71GN11-T2,能把旧网络无缝接入TSN主干。说实话,成本不是零,但比推倒重来低得多。更妙的是,TSN交换机本身市场已经成熟,比如MOXA、菲尼克斯电气都在出货,价格和高端管理型交换机差不多,没有早期传闻中的天价。

————

写到这儿,突然想起前阵子看到的一则新闻:丰田某新能源电池产线已全线采用CC-Link IE TSN,把涂布、辊压、分切的联动误差控制在了±1μm以内。这种量级,以前是靠机械硬连接或专用运动网络才勉强达到的。现在用标准以太网线,连RJ45头都没变,只是协议改了——工业通信的平权时代,或许真的来了。

❗最后说个细节:有人纠结TSN是否需要全网络时钟源供电,其实一般交换机内置的温补晶振就够,除非你搞几百米的长距离级联才需外接GPS。别被复杂术语吓住,上手真没那么难。
