搞了十年工业通信,我被时间敏感网络(TSN)上了一课

说实话,我挺烦那些把工业网络吹得天花乱坠的PPT。什么“一网到底”、“全融合”,听起来像心灵鸡汤。但现实里,产线上EtherCAT跑得好好的,Profinet稳如老狗,突然跟我说要换成时间敏感网络(TSN)?我第一反应是——又来骗预算的吧。可后来,我真的被上了一课。

工业车间内TSN交换机与机床连接布线
工业车间内TSN交换机与机床连接布线

去年接了个汽车零部件厂的改造项目,痛点很奇葩:一条装配线要同时跑运动控制指令、视觉检测流和SCADA监控数据。以前是分三层网络,各自为政,维护起来能把人逼疯。更头疼的是,视觉摄像头那一路带宽动不动就堵,运动控制器偶尔一个丢包就停线。停线意味着什么?每分钟都在烧钱。老板黑着脸说:“能不能用一根网线搞定?”我以为他在说梦话。直到我看见TSN在隔壁实验室跑出端到端抖动低于100微秒,我才意识到这事儿没那么简单。

TSN不是万金油——那些年我踩过的坑

TSN是个标准族,IEEE 802.1Qbv定义的时间感知整形器是核心,能把数据流分成不同的时间槽。听着很完美对吧?然而第一次测试,我们直接把一台支持802.1Q的交换机插到西门子PLC上,结果ping延迟忽大忽小,揪心得很。后来才搞明白,gPTP(精准时间同步)没配置好,所有节点时钟差了几个微秒,调度器直接乱套。经验就是:别以为买个“TSN Ready”的盒子就万事大吉。时钟同步是地基,地基歪了楼太容易塌。

还有一次,我们把一条旧的CAN总线设备通过网关接入TSN,以为透明传输小菜一碟。实际上那个网关会随机引入几百微秒的延迟,直接把TSN的确定性毁了!最后只能重写网关的固件,让它支持802.1AS-Rev时钟同步。这个坑提醒我:端到端确定性意味着路径上每个环节都得是TSN原生的、或者至少做好极低抖动的封装。半吊子方案只会制造出“时间敏感幻觉网络”。

问:我厂里设备五花八门,上TSN会不会要全换?
答:问得好。这也是我当初担心得要死的事。实际上,TSN的目的之一就是网络收敛,它不是要淘汰所有传统工业以太网协议,而是提供一个共同的二层基础。像EtherCAT、Profinet IRT这些,可以在TSN上通过帧抢占(802.1Qbu)作为高优先级流直通,而TCP/IP背景流量就乖乖跟在后面。并不是非要全盘替换——但那些不支持VLAN优先级的老旧设备,可能需要加个支持TSN的网关模块,或者直接淘汰,否则它们会在队列里卡住整个网络。做好资产盘点,分批替换,比一声令下全推翻靠谱得多。

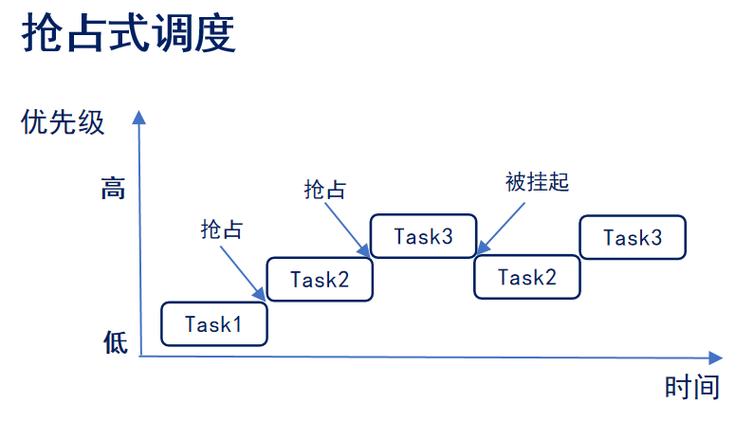

TSN帧抢占机制示意图对比传统排队
TSN帧抢占机制示意图对比传统排队

从概念到产线:TSN落地的最新实践(2024-2025)

从概念到产线:TSN落地的最新实践(2024-2025)
从概念到产线:TSN落地的最新实践(2024-2025)

2024年汉诺威展上,已经能看到多厂商互操作的TSN demo了。贝加莱、倍福、西门子、三菱,都推出了带原生TSN接口的运动控制器。别以为只有大厂在玩,国内汇川、英威腾也跟上了,基于TSN的伺服驱动器甚至宣称循环周期能压到31.25微秒。我上个月在深圳一家电池模组组装线上亲眼见到,一条采用TSN+OPC UA over TSN的产线,把视觉定位、力控装配和MES数据上报全跑在一对光纤上,网络节点超过80个,同步精度还稳稳控制在±50纳秒以内。⚠️ 不过要泼盆冷水:这种精度需要极严谨的网络拓扑设计和配置,不是随便用傻瓜交换机拼出来的。

更让我惊喜的是TSN与5G的融合。在某风电叶片厂,因为车间面积太大,全有线不现实,他们试点用5G URLLC链路桥接两段TSN网络。5G基站内置了802.1AS时钟同步边界,实现无线链路的确定性传输。虽然端到端抖动多少有些增加,但比起Wi-Fi那种断流噩梦,已经算是质的飞跃。💡 这给那些“设备经常移动、有线根本没法布”的场景打开了一扇门。

TSN+OPC UA:是郎才女貌还是同床异梦?

很多文章爱把OPC UA和TSN绑在一起讲,好像它们是天生一对。但实际上,OPC UA跑在TSN上才能发挥出语义互操作性真正的潜力。传统OPC UA在非确定性网络上做发布/订阅,延迟和抖动很难控,所以很多人依旧把它当监控层协议。而OPC UA over TSN能下沉到现场级,直接跟伺服对话。我们测试过用OPC UA Pub/Sub通过TSN调度,替代传统的硬接线应急急停信号——虽然功能安全等级还在验证阶段,但至少证明了架构上的可行性。❗ 然而,复杂度也翻倍了:配置一个OPC UA Pub/Sub连接涉及信息模型创建、Publisher/Subscriber配对、TSN流预留(802.1Qcc),跨厂商工具集成更是一地鸡毛。有时候我真怀念那个DIP开关拨地址的时代。

问:TSN安全性怎么样?会不会一联网就被黑?
答:怕了吧?以前工业网络物理隔离,根本没担心过这事。但TSN一旦和IT网络融合,攻击面就扩大了。好消息是,TSN本身不出安全方案,它依赖IEC 62443这类工控安全标准来加固。不过,gPTP协议如果被伪造时间同步报文,理论上能扰乱整个调度表。所以现在很多交换机内置了安全引导和MACsec加密,防止中间人攻击。尽管如此,我还是强烈建议:把TSN网络分段,关键控制域和上层管理系统之间加防火墙或单向网关,别敞开着让办公网用户随便ping你的伺服。

回头看看,TSN确实不是忽悠。它带来的实时通信革命正在切切实实重塑产线架构——虽然过程充满摩擦和加班。但工业就是这样,任何技术到最后都得拧螺丝、查手册、解决问题。如果你正考虑上TSN,我的劝告是:别光看Demo,先拿一两个真实控制回路做POC,测它六个月再决定。你会感谢我的。✅
