故障诊断:从振动频谱里揪出设备的“早期癌症”

第一次被频谱图“打脸”的经历

干了十几年设备维护,最让我刻骨铭心的不是修好了多少台机器,而是——有一次被一张振动频谱图彻底颠覆了认知。那台泵,明明运行平稳,温度、压力、流量全正常,现场耳听手摸,经验告诉我“没毛病”。然而故障诊断系统报警了:轴承外圈故障特征频率处出现明显峰值,还带着边带。

说实话,当时我是不屑的。振动传感器?是不是太敏感了?结果呢,两周后轴承卡死,生产线停了8小时。拆开一看,外圈一道深痕。从那以后我就知道,靠人耳听、靠经验赌,在精密旋转机械面前,就是拿生产开玩笑。

振动频谱图显示轴承外圈故障特征频率与边带
振动频谱图显示轴承外圈故障特征频率与边带

所以现在谁再跟我说“状态监测太贵”、“故障诊断就是换零件”,我只能回一句——咱们对“贵”的理解,根本不在一个维度上。

振动分析凭什么成为故障诊断的主心骨?

用句不夸张的话,旋转机械80%的故障都会先表现为振动异常。不平衡、不对中、松动、轴承磨损、齿轮啮合问题……全都在频谱上“画了押”。但问题来了:你看到的是频谱,还是能讲故事的频谱?

关键在于特征频率的精准匹配。比如1X频高,八成是不平衡;2X频突出,那要怀疑不对中;滚动轴承故障频率非整数倍出现,立刻排查内圈、外圈、滚子还是保持架。对了,别忘了边带——它们常常是调制现象的“告密者”。

但这里面有个大坑❗很多人搞故障诊断,上来就抱着频谱库对照,像个查字典的半吊子。真正的实战高手都知道:同一台机器,不同工况下频谱形态会“变脸”。负载、转速、环境温度,甚至润滑脂的稠度都能让特征频率漂移。所以一定要建立基线数据,做趋势对比,而不是拿绝对值当圣旨。

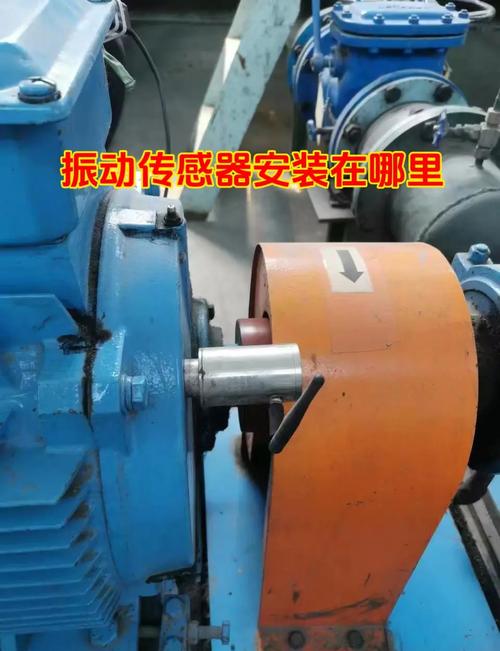

工业现场振动传感器安装在电机轴承座
工业现场振动传感器安装在电机轴承座

QA问答:从新手到老手都绕不开的困惑

QA问答:从新手到老手都绕不开的困惑
QA问答:从新手到老手都绕不开的困惑

问:我们厂新上了一套在线振动监测,报警经常误报,大家都不信了,怎么破?

答:💡这个我深有体会!误报多,十有八九是报警阈值“一刀切”。要知道,每台设备都有自己的个性——有的天生就震得厉害,比如锤式破碎机。一定要做动态阈值,甚至结合工艺参数去自适应。还有,传感器安装位置要固化,今天拧在这儿明天挪那儿,频谱重心全偏了。最后,一定搭配时域波形分析,光看频谱可能漏掉冲击信号。曾经一台减速机,频谱上不明显,时域波形里却有一根根尖刺——齿轮裂纹,吓出我一身冷汗。

问:我们公司设备种类特别杂,从风机到泵到齿轮箱都有,故障诊断到底该从哪开始?

答:先别急着上系统!很多厂子死在这个阶段。一上来就全厂铺传感器,结果数据洪水淹了没人理。我的经验:抓关键、分层级。先列出影响最大单点故障设备,做精密诊断;普通的,周期性巡检就够了。另外,一定要培训自己的诊断工程师,软件再智能,不会解读还是白搭。我见过太多厂子,系统吃灰,因为没人真的懂谱图背后的物理意义。

不可忽视的“软故障”与最新实践

不可忽视的“软故障”与最新实践
不可忽视的“软故障”与最新实践

话说回来,振动分析不是万能药。有些故障,比如润滑不良引起的摩擦磨损,早期振动可能很低,但声发射或油液分析更灵敏。现在前沿实践越来越多地把振动、温度、油液颗粒度数据做融合诊断。

另一个让人又惊又喜的变化是机器学习。我们团队去年在一个炼钢厂的连铸机驱动系统上试了试,用历史振动数据训练模型,居然提前两周警告齿轮箱出现了早期点蚀。传统方法连趋势都没看出异常——因为故障特征太微弱,混在噪声里。但模型通过多维特征提取把它揪出来了。这让我这个老派工程师也不得不服。

不过!等等,千万别迷信AI。数据质量差,标签不准,模型会以极其自信的口吻告诉你一个荒唐的结论。记住:故障诊断的核心始终是“物理”——你对设备机理的理解深度,决定了诊断的天花板。

最后再吐个槽:有些诊断报告写得跟天书一样,满纸专业术语、瀑布图、轴心轨迹,却连“该不该立即停机”都给不出明确建议。实用主义一点好不好?一线操作工需要的是可执行的行动指南,不是学术论文。

故障诊断这条路,没有终点。每台机器在轰鸣中都在诉说自己的状态,而我们这群搞诊断的人,就是要当它们的“翻译官”。当你在深夜值班室,凭一张频谱图提前喊停了一台减速机,那种拯救了一次非计划停机的感觉——啧,真挺爽的。
