上周车间送来一个异形弯管，没有图纸，没有数模，就一句话：“老张，想办法整出来。”这种活儿我接多了——说实话，刚开始干逆向工程那几年，真是噩梦。💡 但后来发现，这事儿有门道。
一、逆向不是抄，是解读
千万别把逆向工程想成简单的复制粘贴。它更像一个翻译过程，把物理零件翻译成数字语言。你手里的是一个有公差、有磨损、甚至有点变形的实物，要变成精准的CAD模型，中间全是坑。

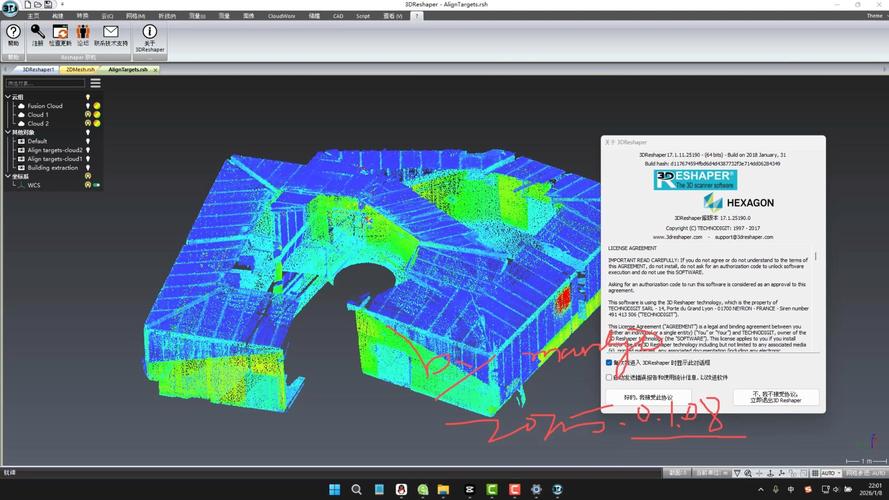

我最早用卡尺硬测，一个孔距量半天，最后装不上去。后来上三维扫描仪，哗——一秒几十万个点，看着爽，处理起来想砸电脑。❗点云噪点、孔洞、边缘模糊，多少工程师在这儿崩溃过。
比如那个弯管，扫描完表面反光，局部点云缺失。我用包裹算法补洞，结果补出来像个土豆……后来学乖了，用区域生长法结合手动编辑，一点点把面补顺。这个过程，AI永远替代不了。
问：逆向工程精度到底能达到多少？
答：看设备和流程。入门级扫描仪标称0.05mm，实际结合尺寸测量和优化，能做到±0.1mm已经烧高香。如果再用摄影测量全局对齐，大工件可以控在±0.3mm/m。不过说实话，很多时候零件本身变形都不止这个数。
二、扫描仪选型：别让销售忽悠了
现在的扫描仪五花八门，蓝光、红光、激光、结构光……销售张嘴就是“全局精度0.02mm”，你信？反正我不信。每次测试新设备，我先扫个标准量块，再扫我家猫——猫毛反光一塌糊涂，根本没有点云。这才是现实工况。

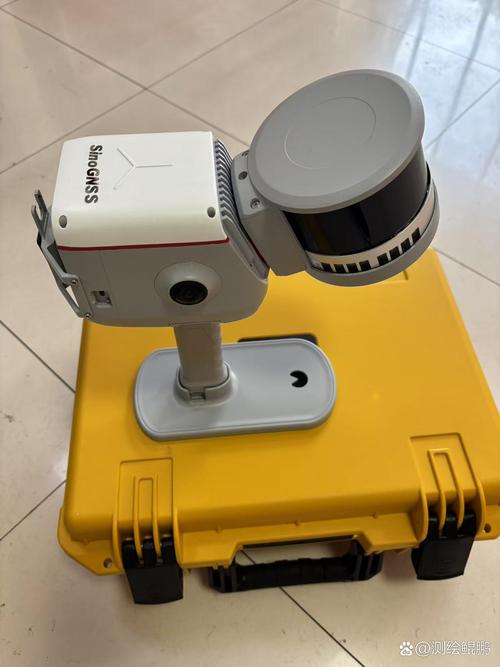

小型精密件（比如注塑齿轮），用结构光扫描仪，单幅精度高，但拼接依赖标志点，有时候标记点贴得不对，模型直接扭曲。💡 大尺寸铸件，我用手持激光扫描仪加全局摄影测量，灵活，但表面处理必须喷显像剂，不然镜面反光扫个寂寞。粉末喷涂那步，省不了。
问：扫描数据怎么变成可加工的CAD模型？
答：这是逆向工程最难的环节。通常先处理点云（去噪、采样、对齐），然后生成网格，再通过逆向建模软件（如Geomagic Design X、QUICKSURFACE）提取特征，构建实体。但自动拟合的圆柱、平面往往有偏差，需要反复调整。我的习惯是在关键配合面用尺寸约束，强制对齐，非配合面适当放宽。这样模型既能加工，又保留了原始设计意图。千万别一键自动曲面——那个结果只能看，不能用。
三、逆向之后，就是制造了吗？没那么简单

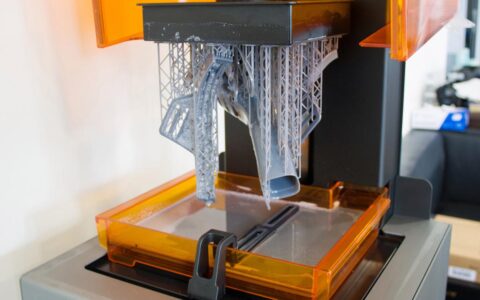

拿到模型只是第一步。很多时候逆向是为优化改进，比如那个弯管，原设计壁厚分布不均，扫描后发现实际壁厚偏差极大——铸造工艺导致的。我们在CAD里重新设计了变壁厚过渡，用3D打印试件验证，再开模。这已经不是单纯的逆向，是二次开发。
还有一次，逆向一个上世纪进口的泵壳，内部流道复杂得要命。扫描只能看外表面，内腔怎么办？我们用CT扫描，拿到内部点云，但分辨率受限，细小流道全是伪影。后来靠老师傅手浇石膏模，再分段解剖测量，结合CT数据才画出靠谱的流道曲线。😩 那种老旧设备，资料全无，纯粹靠手艺。
💡 法律问题也得提一嘴：逆向别人的产品，如果是为了教学、修复或兼容，一般没问题；但如果直接用于商业竞争，可能侵犯专利权或商业秘密。务必先做FTO（自由实施）分析，别等律师函上门。
写到这儿，突然想起一件事。上次有个年轻同事，扫了个塑料件直接3D打印，夸嚓装上就裂了——没考虑材料收缩和强度。逆向工程不是终结于数字模型，你必须懂材料、懂工艺、懂装配。这行，知识越杂，存活率越高。
最后说句掏心窝的话：别迷恋高精度设备。我见过用摄影测量+卷尺就搞定大型框架逆向的老师傅，精度够用，还快。工具是死的，判断力才是核心。
