做不好工装夹具?你可能忽略了这些要命的细节

上周去一家供应商那里看产线,差点当场心梗。

明明是一套全新的CNC夹具,定位销歪了0.2mm也没人发现,操作工拿榔头敲了半天才把工件怼进去。我问他这样能干出良品吗?他咧嘴一笑:“前面几件废了,后面就好了。”

——这就是典型的工装夹具设计和使用谬误,把“差不多”当成了金科玉律。说实话,夹具这东西,看似只是几个铁块加几个螺丝,但真把车间里的废品率拉出来看,至少四成祸根都埋在这里。

定位基准:差之毫厘,废品千里

很多工程师画图时喜欢把定位基准设置得漂漂亮亮,一个面两个销,理论上一套一个准。可等到实际装夹,工件毛坯面粗糙、有拔模斜度、甚至带着上一道工序的毛刺——你的精密定位瞬间就失效了。我见过最离谱的设计,居然拿工件上的铸造字体当基准面。真事。

这里必须吐槽一种思维:“照搬教科书上的六点定位原理”。不是说原理有错,而是你得考虑现场工况。比如薄壁件,你要是按刚性件去限位,夹紧力一上去,弹性变形直接吃掉你的公差。反过来,有些家伙担心变形就故意少设定位点——结果工件在切削力下微动,刀具崩了都不知道找谁哭。

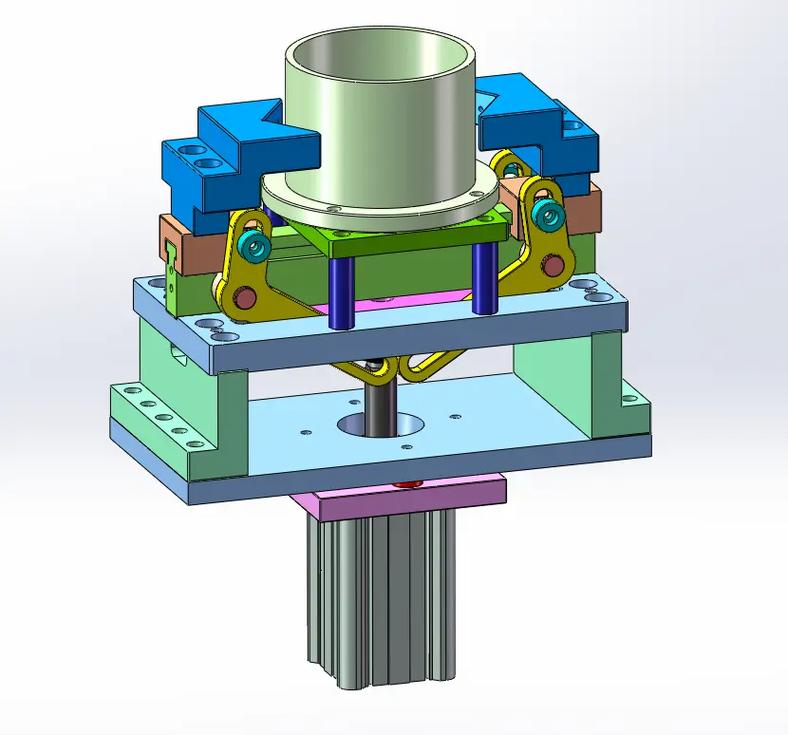

工装夹具定位基准与夹紧力分布示意图
工装夹具定位基准与夹紧力分布示意图

怎么办?❗ 核心是理解你手中零件的加工状态。粗基准只能用一次,精基准要跟装配工艺对接。我通常会在夹具评审时逼着设计师回答:“假如毛坯在这个点有一个2mm的凸点,你的夹具还能不能定位?” 如果对方支支吾吾,那这套夹具迟早要返修。

夹紧力:不是越紧越好,是越巧越好

夹紧力:不是越紧越好,是越巧越好
夹紧力:不是越紧越好,是越巧越好

有些老师傅拧压板,恨不得把手柄拧成麻花。拜托,那是加工,不是健身。过大的夹紧力会把工件顶起来,或者让夹具本体变形。特别是现在很多铝合金件、塑料件,你力气太大,松开后它回弹,尺寸全跑了。

💡 一个实用的观点:夹紧顺序比夹紧力大小更关键。应该先用辅助支撑托住薄弱区域,再施加主夹紧,最后才用辅助夹紧。程序不能错。而且夹紧点要尽量对准支撑点或定位点,否则就是拿工件当撬棍使。

问:我们车间经常遇到工件夹伤问题,换了铜钳口还是划伤表面,怎么办?

答:这是典型的表面接触应力集中。铜钳口只是软,没解决根本。你可以试试增大接触面积,比如将线接触改为面接触,或者使用浮动夹头让压力均匀分布。另一个狠招是变换夹紧方向,把主夹紧力转移到非功能表面上。再不行,就得用真空吸盘或者冰冻夹具了,虽然成本高,但对付超精密表面确实靠谱。我上次用PEEK做的软爪,对付镜面铝件,划伤率从17%降到0。

快换系统:柔性制造的命门

现在订单都是小批量、多品种,你换夹具的时间如果超过加工时间的30%,那老板的脸肯定比锅底还黑。快速换模思路上,汽车行业早就普及了液压快换,但中小企业不能照搬。一个零点定位系统模块,便宜的几千,贵的几万,不是谁都舍得。

不过我摸索出一个折中方案:共用基础板加可换模块。底板固定在机床工作台上用键定位,上面根据不同产品设计可插拔的子板,用球锁或者精密膨胀销连接。精度够用,成本可控。关键是你得把基准统一到基础板上,否则模块换来换去,积累的误差能把人逼疯。

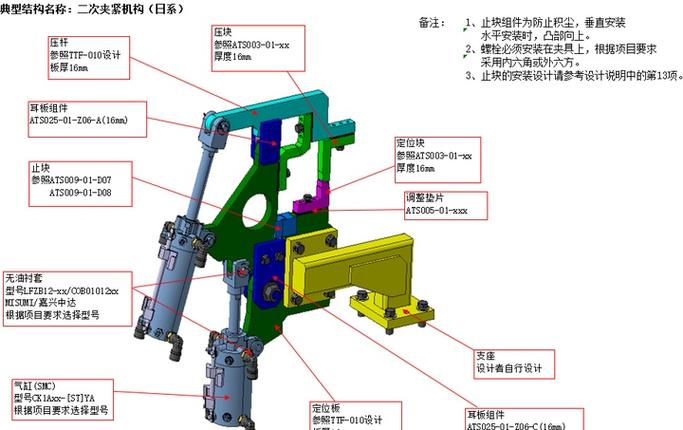

柔性快换工装夹具基础板与子板结构图
柔性快换工装夹具基础板与子板结构图

问:我们上了零点定位系统,但重复定位精度不稳定,时好时坏,是什么原因?

答:多半是碎屑污染。零点系统的拉钉和定位孔之间只要混进一粒细铁屑,精度就飞了。解决方案不能只靠气枪吹,而是要在夹具设计时就考虑防屑结构,比如在定位面周围设计气密检测孔,每次换型自动通气检测。我遇到过更隐蔽的问题:机床工作台的T型槽里积满切屑,基础板压上去后,碎屑被压实但没挤干净,导致整个系统微翘。所以,每天清理T型槽比什么都重要。

防错设计:别太相信人的自觉性

人都会犯错,尤其在夜班第二圈的时候。所以工装夹具必须带防错能力——不是指传感器报警那种高级货,而是物理性的愚蠢保险。例如:对称工件在夹具上故意做不对称的定位销,让工件放反了根本装不进去;钻模板上的导套内径区分大小,错用钻头就插不进。

我见过最妙的防错是一个压装夹具。操作工要把两个相似零件压在一起,研发在夹具上焊了一小块挡片,只有当零件按正确方向摆放时,挡片才不干涉。成本几毛钱,比什么都管用。所以,设计评审时多问问:“如果我是第一天上班的新人,会不会装错?”

维护保养:被遗忘的角落

维护保养:被遗忘的角落
维护保养:被遗忘的角落

夹具不是一次性用品,但很多厂子从来不保养。定位面磕碰、螺纹孔乱牙、弹簧失效,这些都在悄悄吃掉你的过程能力指数。我建议建立夹具点检清单,每日点点检定位面有无伤痕,每周查夹紧力,每月测重复定位精度。数据要记录,别靠记忆。

另外,夹具的编号管理也够要命的。我遇到过一套夹具维修后装回机台,却拿错了版本,生产了三天废品。现在我都要求用激光打标,把夹具编号和对应的产品图号刻在基体上,再做个简单的二维码关联数据库,扫码就能看履历。这样返修、保养才透明。

总之,工装夹具没有什么高不可攀的技术壁垒,拼的就是细节与逻辑。下一次当你看到操作工又举起榔头的时候,先别骂人——去检查一下你的设计,也许根源就在图纸上那个被忽略的角落。
