模具设计十年踩坑录:那些书本不会告诉你的真相

上周整理硬盘,翻出十年前做的第一套模具图纸。看着那些圆角、脱模斜度、浇口位置——突然就笑了。那时候觉得自己无敌。软件玩得溜,分型面一拉,啪,完事。结果试模那天,塑料像调皮的小孩,专往不该去的地方钻,飞边飞得到处都是,顶白顶到产品报废。老板黑着脸问:模具设计到底怎么搞的?我……我他妈就知道照着书本搞啊!

说实话,这个行业挺残酷。学校里学的东西,只能保证你死在车间时死得体面一点。真正的模具设计,是跟材料、机床、人品、甚至天气(对,车间温度真的影响尺寸)博弈的过程。所以今天不写教科书,就聊聊这些年流的泪,希望能让新入行的朋友少走点弯路。当然,老鸟们看了可能会心一笑——咱们都懂。

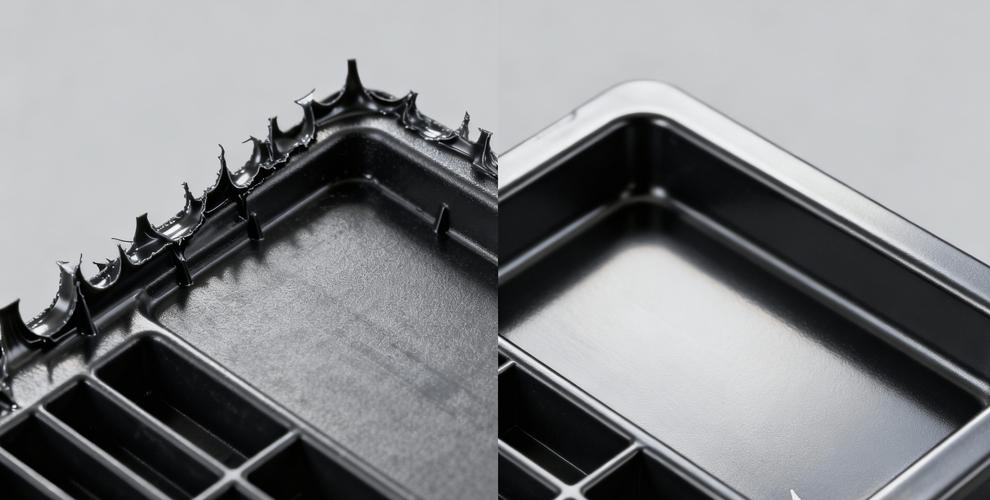

注塑模具飞边缺陷实物特写
注塑模具飞边缺陷实物特写

别迷信软件:模流分析不是万能药

别迷信软件:模流分析不是万能药
别迷信软件:模流分析不是万能药

我见过太多新人——不,有时候老手也犯这毛病——把Moldflow或者Moldex3D当圣经。网格一划,跑个填充分析,看看压力、温度、熔接痕,觉得OK了,发图。然后模具出来,缩水、翘曲一样不少。为啥?因为仿真永远在说谎。前提条件是理想化的:壁厚均匀吧?材料参数就是供应商给的那个数?模具温度真的恒温?……这还不算完,操作工说不定开个门,一阵风过来,温度场就漂了。所以我的原则是:软件只用来看趋势,绝对值千万别信。❗

有一个反直觉的教训:填充时间。分析说0.8秒完美,我们为了保险调到1.2秒,结果困气烧焦。后来发现,高速填充带来的剪切热反而降低了粘度,填充更顺畅。软件没把这个动态变化算进去。所以现在每拿到分析报告,我都条件反射:打个八折,再想想有没有物理上可能的意外。哎,这行当就是逼着人变成怀疑主义者。

材料收缩率那点破事

收缩率是模具设计里的幽灵。PP、ABS的收缩率表谁都能背,但现实中产品结构一复杂,它就跟你玩捉迷藏。有一次做汽车内饰件,局部厚胶位缩水,死活调不好。保压时间加到几十秒,还是凹坑。最后怎么解决的?不要脸地把成型周期拉长了两倍,让模温不均匀——故意让凹坑那一块模温高些,延迟收缩。产品是合格了,老板盯着电费单,我假装看不见。💡

各向异性收缩是个大坑。纤维填充材料,顺着流动方向和垂直方向收缩率能差一倍。软件模拟依赖你输入的模型,但填充过程中的纤维取向预测本身就玄学。我现在的做法是:关键尺寸留足余量,做快速样模实际测量,然后反推修正系数。这听起来笨,但比相信理论值靠谱一万倍。

问:为什么说收缩率不能只靠公式?
答:因为公式假设均匀冷却和自由收缩,实际模具里零件被模具约束着,收缩会被结构刚性限制住。有一回我们做一个长条形薄壁件,理论收缩0.5%,实际出来居然超差0.8%。分析发现,是浇口位置导致熔体流动长度过大,入口压力极高,塑料被压缩了,冷却后释放出额外的体积收缩。这谁想得到?不在车间蹲三个月,想不出来。

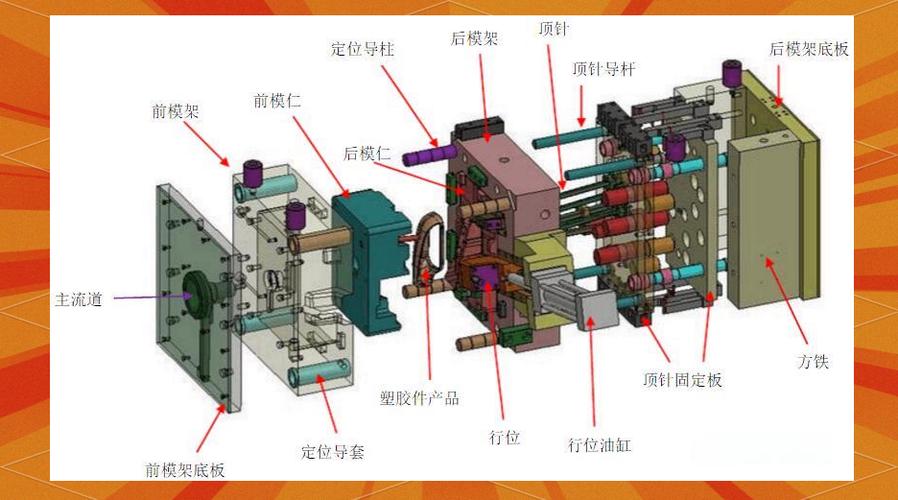

汽车内饰件模具局部热流道结构图
汽车内饰件模具局部热流道结构图

加工可行性:设计师的盲区

加工可行性:设计师的盲区
加工可行性:设计师的盲区

模具设计师和模具钳工之间的战争,堪比狗血剧。设计师画一个直角清根,钳工就骂娘。因为电火花加工那点尖角根本清不干净,最后还不是靠钳工拿整形锉手工修?精度全跑光。所以现在我画图,永远想着这把刀能不能进去。深槽、细筋,但凡长径比超过5,就开始琢磨电极设计或者干脆做镶件。

还有个细节:排气槽的设计。好多设计师觉得这是后期的事情,随便标个深度0.02mm就完事。实际上排气槽的位置和深度直接影响熔接痕强度。我们做过对比试验,同样产品,优化排气后冲击强度提升15%。但很多模具厂为了省事,等试模看到飞边了才想起来补排气,那时候已经晚了。✅ 所以我在建模阶段就把分型面上的排气路径考虑进去,比如在困气区域预设浅槽或透气钢,虽然会被骂增加成本,但总比售后返修强。

问:如何判断一个模具结构设计是否合理?
答:我的土办法是——“看着顺不顺眼”。其实背后的逻辑是:结构对称、受力均匀、拆装方便。比如滑块,如果非要设计成斜顶加两次抽芯,那一定是产品结构设计的太烂,让模具背锅。理想状态是滑块动作简单,行程短,楔紧块有足够的强度。再比如冷却水路,如果一眼看去水道距型面等距、回路长度相近,那温差控制不会太差。另外,永远给装配留有余地:定位销不要设计成零间隙,否则钳工会拿锤子教你做人。这些经验,书本不写,但车间天天上演。

还有材料选择。动不动就推荐S136或者718H,不考虑成本吗?很多情况下,P20预硬钢足够,只要热处理做得好,寿命不差。我还见过为了追求表面光洁度用H13做透明件模具,结果因为导热慢,成型周期长得吓人。头脑一热选错材料,都是血的教训。

写到这儿,想起前两天一个案子。客户产品有一圈倒扣,我们本打算用内滑块,但空间不够。愁了两天,在车间看到拆下来的油缸,突然灵光一闪:为什么不用液压抽芯?虽然增加成本,但动作可靠。客户听完方案,夸我们专业。其实哪里是专业,不就是被逼出来的想象力嘛。

模具设计这行,越干越敬畏。新技术像数字孪生、AI模流优化,听着热闹,但根基还是对材料、工艺、人的理解。别想着一步登天,踏踏实实去车间摸几个月的飞边和顶针油,比什么都强。所以,这篇文章没给任何标准答案——因为就不存在标准答案。唯一的标准就是你愿不愿意跟每一个毫米、每一度死磕到底。
