计算机辅助设计(CAD):从二维草图到智能生成的工业跃迁

上周在车间,老王拿着游标卡尺对着新注塑件反复测量,眉头拧成川字——尺寸又跑偏了。设计图明明没问题。问题出在哪?参数链断了。 说实话,搞了二十年机械,我真是受够了那种‘改一个尺寸,所有关联视图手动重绘’的噩梦。所以当参数化设计真正普及的时候,我差点在办公室喊出声——对,就那种‘终于等到你’的解脱感。但激动过后,我发现很多团队只是拿它当快速草图工具,暴殄天物啊。

参数化的骨骼:设计意图的捕捉

你以为参数化就是给尺寸加个代号?太天真。它的核心是设计意图的数学化表达。一个优秀的参数化模型,像一本逻辑严密的小说——全局变量是主角,方程式是情节线,而几何约束是语法。举个例子,设计一个系列化的气缸,我只改一个缸径参数,所有相关零件(活塞、密封圈、端盖)全部自动更新,连工程图的标注都跟着变。但前提是,你得在最初就植入了正确的关联。

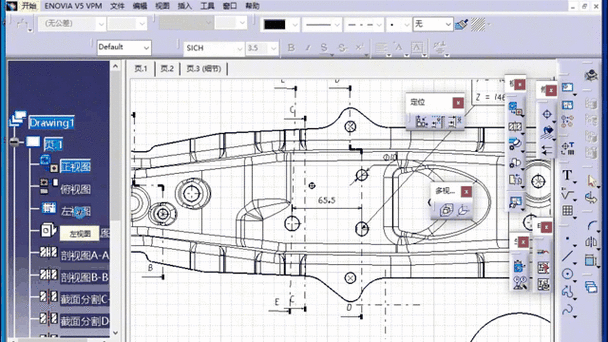

参数化驱动引擎零件草图尺寸约束与方程式编辑器
参数化驱动引擎零件草图尺寸约束与方程式编辑器
不过话说回来,很多人栽在这里。上个月一个年轻工程师哭丧着脸找我,说他的模型一更新就乱飞。我打开特征树一看——好家伙,关系树缠绕得跟意大利面似的,欠约束和过约束并存。其实参数化设计的最大陷阱,就是约束过载与意图不明。你需要像雕刻家一样,先搭大框架,再精雕细琢。先确定基准、主要配合面,再用尺寸驱动细节,随时验证自由度。否则,你会陷入修改地狱,比二维画图还惨。 问:为什么我用了参数化,模型更新还是经常出错? 答:因为你的约束没有定义完整的设计意图。很多人只约束了尺寸,却忽略了几何关系——比如平行、同心、对称这些才是骨架。还有,过度约束会报错,欠约束会乱跑。需要像搭乐高一样,先大后小,先框架后细节。另外,少用固定的绝对值,多用表达式和参考关系,比如‘这个孔距始终是板宽的一半’,这样即使板宽变了,孔位自动居中。这才是参数化的灵魂。 问:那是不是应该把所有尺寸都参数化? 答:千万别!这种极端会让你疯掉。参数化是为了捕获设计中的变化点,而不是让简单固定尺寸虚张声势。我见过有人把倒角0.5mm也设成参数,纯粹浪费时间。记住:只参数化那些需要驱动变化或反复调整的尺寸。其他的,就让它安静地做个常数吧。

云端CAD:不止是远程访问,是流程重构

2020年之后,远程协作成了硬需求。我们团队去年切换到某云CAD平台,刚开始简直灾难——网络延迟让拖动模型像在水里,老员工抵触情绪爆棚,“界面根本不好用”。但三个月后,神奇的变化发生了。在一个汽车管路项目中,供应商那边在线修改接口尺寸,我们这边实时看到装配干涉自动消除,沟通邮件从每天几十封降到个位数。而且,版本管理终于不再是恶梦——谁在什么时候改了什么,一目了然。

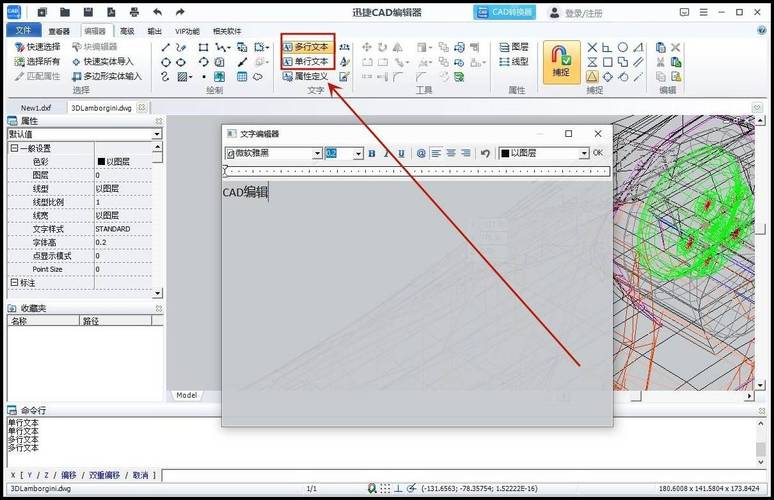

基于浏览器的三维CAD装配体实时协同编辑及批注界面
基于浏览器的三维CAD装配体实时协同编辑及批注界面
但我要吐槽的是,IT部门至今对数据安全提心吊胆。他们害怕图纸泄露,云端崩溃。说实话,云CAD的安全性争议被放大了。主流平台的数据加密和权限控制,比许多公司自己维护的服务器靠谱得多。不过,对于军工或顶级保密项目,本地部署依然必要。一个更务实的方案是混合模式:常规设计上云协同,核心IP保留在可控的私有环境。 问:云CAD真能替代传统桌面CAD吗? 答:追求全部替代是刻舟求剑。对于大型装配(比如整条产线)、复杂仿真,桌面端的高性能计算仍是王道——云端的GPU虚拟化还没完全跟上。但常规零件设计、评审、与客户交互,云CAD体验已经碾压。我建议根据场景分层使用:灵感阶段、概念评审用云CAD快速迭代;详细工程分析和大型装配回到桌面端。工具是死的,人是活的,对吧?

生成式设计:算法吐出的答案,你敢用吗?

生成式设计:算法吐出的答案,你敢用吗?
生成式设计:算法吐出的答案,你敢用吗?
如果说参数化是设计师的逻辑延伸,那生成式设计简直就是某种‘硅基设计师’的入侵。给它边界条件、载荷、材料,它吐出一个仿生般的结构——骨骼化、挖洞、蜂窝状。第一次看到拓扑优化结果时,我后背发凉:这种形态我凭经验绝对画不出来,但它就是更轻、更强。兴奋之后是焦虑:我们会被取代吗?

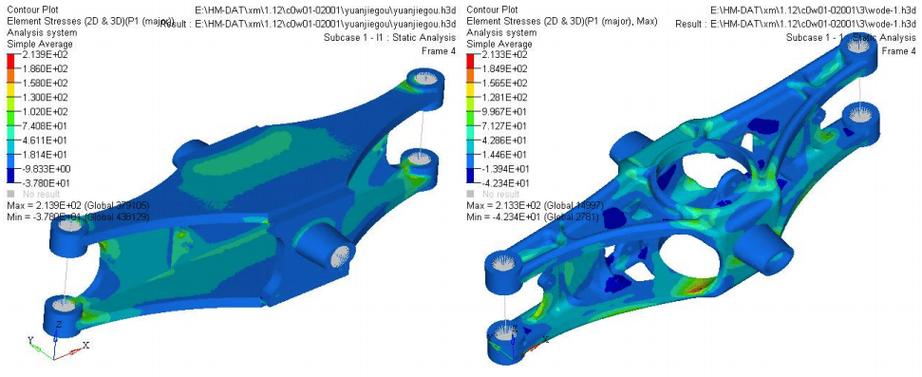

生成式设计输出的复杂拓扑优化轻量化支架结构图
生成式设计输出的复杂拓扑优化轻量化支架结构图
冷静下来想,没那么夸张。AI此刻更像是超级实习生——能快速给出大量可行性解,但不懂工艺。它不知道这个形状铸造时怎么脱模,不知道铣削时刀具怎么进去,更不懂成本。所以,工程师的角色从‘画图工’转变为‘设计决策者’。你要定义问题、筛选结果、融入制造约束。就拿我们刚完成的一个无人机挂架来说,生成式设计减重40%,但花了我们三周去修改筋板,让它适合3D打印和后续机加工。最后测试完全达标。那种成就感,比手动设计大得多。 不过,这要求我们学点新东西:理解有限元分析的基础,懂点轻量化工艺,甚至要能读懂算法的输出逻辑。 Cad工具在进化,但设计的灵魂永远是人的创造力。参数化是你的语言,云是你的工作室,生成式是你的灵感加速器。别让工具骑到你头上——掌控它,让它为你的疯狂想法服务。这才是计算机辅助设计(CAD)的真正要义。
