执行机构选型那些坑:十年老工程师的血泪经验

选执行机构这事儿,我栽过的跟头比吃过的盐还多。上周去现场,又看见一台新装的电动执行器,因为力矩选小了,刚用三天就烧了电机。

你猜怎么着?采购还振振有词地说“是按样本选的”……真是气笑了。说实话,样本上的数据,都是在理想工况下测出来的—— 25℃恒温、平稳负载、24小时有人值守 —— 跟咱们车间那种灰尘满天、电压忽高忽低的环境能一样吗?

先把最蠢的错误排掉:只看口径不看力矩

多少年了,还总有人觉得,阀门通径DN100,配一个DN100的执行机构就万事大吉。大错特错!

去年一个项目,介质是高温蒸汽,阀门是DN150的截止阀。设计院愣是按管道口径选了个直行程电动执行器,推力标称2000N。结果呢?蒸汽冲蚀下,阀芯卡涩,实际需要的推力瞬间飙升到快4000N。执行器推不动,卡在半空,蒸汽泄漏得整个装置区跟桑拿房似的。后来紧急换成液压执行机构,才勉强压住。

❗ 选型第一步:必须根据阀门的实际操作力矩来,而不是管道口径。安全系数至少要放1.5倍,高温、高压、有冲蚀性的工况,直接2倍起跳。别舍不得那点预算差,烧一台电机够你买三台稳妥的。

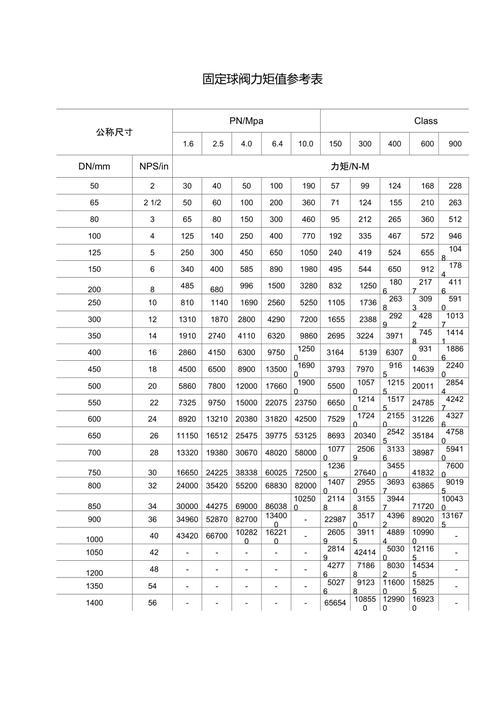

工业阀门执行机构力矩选型计算示意图
工业阀门执行机构力矩选型计算示意图

气动还是电动?不是二选一的数学题

每次有新人问我:“张工,这个项目用气动好还是电动好?” 我都头疼——这问题没法一句话回答。

简单讲,你要有现成的压缩空气,气源稳定,那气动执行机构优势很大:动作快、不发热、防爆认证容易过。可悲催的是,很多厂子的气源含水量高得离谱,冬天一结冰,定位器堵得死死的,阀门直接罢工。我处理过最离谱的故障:气源管里居然倒出半碗铁锈水,那台角行程气动执行器的活塞密封圈被划得像猫抓过一样。

再说电动。优点是控制精度高,可断信号保位,电源总比气源容易取。但缺点同样扎心:电机发热,动作慢,在要求快开快关的场合——比如紧急切断阀——就得配弹簧复位装置,体积和价格瞬间翻倍。

所以,我现在的习惯是:先看工厂现有条件。有仪表风,防爆要求高,就气动执行机构;要是远距离控制、需要频繁调节,且电源可靠,那智能型电动执行机构更香。没有标准答案,只有适不适合。

气动执行机构与电动执行机构现场安装对比图
气动执行机构与电动执行机构现场安装对比图

这些细节,吃过亏才知道

选型时还有几个容易被忽略的致命点:

  • 非全行程保护:有些便宜货没有力矩限位,到了终点还硬顶,把阀杆顶弯的例子我见过不下五次。
  • 防护等级:IP67听起来够高,但现场冲洗水枪直接往执行器上滋,密封圈老化快得惊人。化工腐蚀环境,IP65都是底线,最好IP68加防腐蚀涂层。
  • 智能诊断功能:现在新的执行机构都带Hart或者总线接口,能手机看故障码。别觉得这是花架子—— 有一次半夜报警提醒“力矩曲线异常”,拆开发现齿轮箱润滑脂乳化,再晚半天整台减速机就废了。

💡 我的经验是:永远别省那点防护和智能化的钱。今天省了,明天就得半夜爬起来抢修。

读者问答:那些你们最常问的

问:执行机构经常出现过力矩报警停机,调大保护值行不行?

答:千万别!这是典型的作死操作。过力矩说明负载异常——要么阀门卡涩,要么选型小了。盲目调大保护值,轻则烧电机,重则顶裂阀体,引发安全事故。一定要先排查介质、阀芯、填料,确定是瞬时卡顿还是永久性阻力增大,再决定是检修还是换大一级的执行器。

问:二手执行机构能买吗?有个倒闭厂子拆下来的,很便宜。

答:呃……这个问题让我很分裂。实话实说,我自己开的小厂,为了省钱,买过几台二手罗托克的电动执行器,测试好了确实能用,也没出大毛病。但注意!必须现场拆检:看齿轮磨损、密封件老化程度,测试全行程力矩和速度,电路板有没有腐蚀。如果自己没有检测能力,千万别碰—— 买家永远没有卖家精,坑死人的案例太多了。

最后啰嗦一句:执行机构是整个工艺链条里最后那一环,但往往是最容易被忽视的。设计选型多花半天,调试时少熬三个通宵。这笔账,不用我多算吧?
