Profibus还没死?Profinet到底强在哪——一个老工程师的碎碎念

干了十五年自动化,说实话,前十年我跟Profibus简直是相爱相杀。现在回想起来,那种拨码开关拨到指甲劈裂、拿着万用表一段一段查终端电阻的滋味——啧,酸爽。不过话说回来,Profinet这几年铺天盖地,西门子手册里全是它,仿佛一夜之间Profibus就成了博物馆里的玩意儿。但真到了车间里,你瞅瞅,多少老设备还跑着紫色的DP线?

现场总线的老伙计:Profibus那些坑与爱

Profibus这玩意儿,90年代一出来那可是神一样的存在。RS485物理层,最高12Mbps的速率,一根双芯屏蔽线挂一堆从站,省线缆啊!当年用模拟信号的时候,一个点拉一对线,中控室电缆沟堵得跟春运似的,DP一出,大家都跪了。

但是吧,坑也多。DP接头那个终端电阻,忘了拨或拨错了,整个网络就抽风。还有站地址——0到126,现场一个个拨码,有时候装柜子里的模块,你得趴着、跪着、拿手机闪光灯照着看,搞错一个地址,得,整条线通讯不上,然后就开始怀疑人生。我见过最惨的一次,一个浆纱机,DP网络时断时续,查了两天,最后发现是某个分线盒进水,那个隐蔽啊…

还有PA。本质安全,给流程工业用的,物理层走MBP,可以总线供电。挺好的技术,但PA耦合器、终端器那块儿,不少年轻工程师到现在都搞不明白,甚至以为PA也是RS485——我培训课上纠正过无数次,真的,有的人连手册都不翻。

问:Profibus DP 和 PA 到底什么区别?
答:DP是高速的,面向离散控制,比如伺服、远程IO,物理层RS485,用紫色电缆。PA是面向过程控制的,适用防爆区,物理层MBP,可以同时传信号和供电,电缆是那种蓝色的。两者协议层有共性,但物理层完全不同,绝对不能直接互连,必须通过DP/PA耦合器。好多人在这栽过跟头,插错线烧模块的悲剧我亲眼见过几次。

Profibus DP PA耦合器接线现场图
Profibus DP PA耦合器接线现场图

不过,DP简单归简单,它的诊断信息其实挺丰富。用Step7或者Portal看在线状态,哪个站掉线、哪个站错误,一目了然。只是很多人不习惯看缓冲区,一出问题就拔插头重启——治标不治本。而且Profibus的周期数据交换非常高效,DPV1还支持非周期读写参数,对付大多任务绰绰有余。

从线缆到以太网:Profinet凭什么上位

大概2010年前后吧,Profinet开始大规模推。一开始我是拒绝的——花里胡哨的交换机、网线、RJ45,现场恶劣环境能扛得住?但用了几年之后,嗯,真香。尤其是IRT等时同步,搞多轴运动控制的时候,那个抖动控制,Profibus确实做不到。而且一根网线搞定实时数据、诊断、Web服务器、甚至视频,拓扑也灵活,星型、环型随便组,再也不用掐着指头算终端电阻了。

不过,Profinet也不是没缺点。最大痛点:兼容性。理论上,Profinet兼容标准以太网和TCP/IP,但实际你用普通的非网管交换机,大概率会掉链子。必须用支持优先级的交换机,最好还是西门子认证的SCALANCE那些,不然就等着丢包、断线吧。还有网线,你以为随便扯根五类线就行?工业级屏蔽网线,接头压不好,振动一大就报错。我们一个项目,现场用了某品牌工业交换机,结果周期性通讯闪断,整整排查了三天,最后全换成西门子的才消停——差一点就耽误调试节点,甲方脸都绿了。

问:Profinet能直接替换Profibus吗?
答:能,但没那么简单。物理上你当然可以把DP线换成网线、加交换机,但设备得支持Profinet接口。很多老驱动器、老IO只有DP口,那你就得加个Profinet/Profibus网关(比如西门子IE/PB Link),或者用CPU自带的DP口走路由。软件上,组态方式不同,Profinet用GSDML文件而不是GSD,拓扑视图得手动连,系统数据量也大很多。如果是旧线改造,别想着一刀切,渐进式替换更靠谱——保留部分DP网段,新设备用Profinet,通过代理集成。

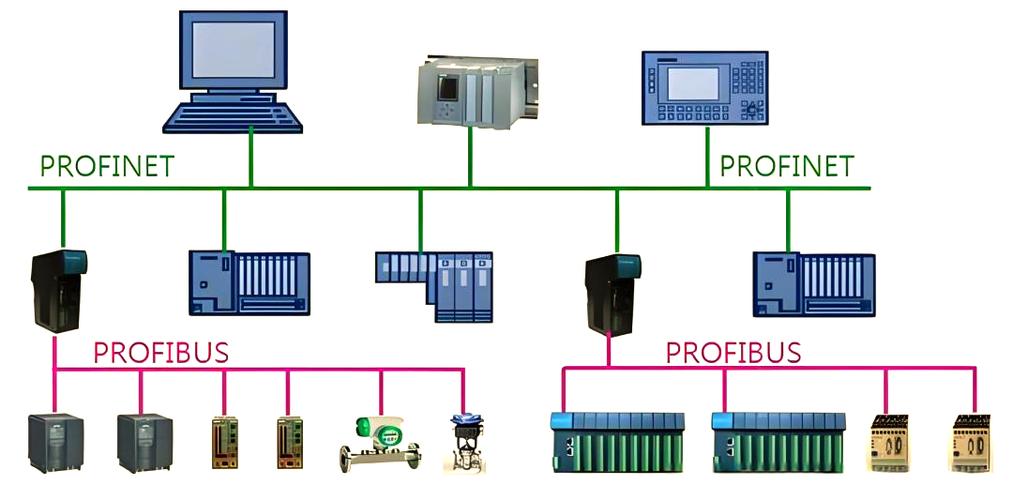

Profinet与Profibus混合网络架构示意图
Profinet与Profibus混合网络架构示意图

还有一个挺有意思的地方:Profinet的开放性让IT和OT的鸿沟变窄了。以前想把现场数据弄到MES,得加各种网关、OPC服务器,现在Profinet设备直接支持OPC UA,甚至有的能跑MQTT。我们去年给一家汽车厂做产线数据采集,直接从PLC的Profinet口把加工节拍、能耗发到云平台,省了多少事!不过,这也把网络安全风险带进来了——以前Profibus是封闭的物理网络,现在连上网线,万一哪个设备中招…当然了,现在有纵深防御方案,但很多中小企业根本不重视,唉。

2025年了,该怎么选?一些实操建议

这几年,新的技术一直在往Profinet上叠buff。TSN(时间敏感网络)开始落地,Profinet over TSN让带宽和确定性又上一层楼,结合5G无线接入,简直是为移动设备、AGV量身定做的。我上半年去汉诺威展,看到西门子演示的Profinet over TSN,同步精度到了纳秒级,还能混合跑视频流——确实牛。但说实话,现在推TSN还有点早,除非你是要做高精尖的大型产线,否则常规IRT完全够用。

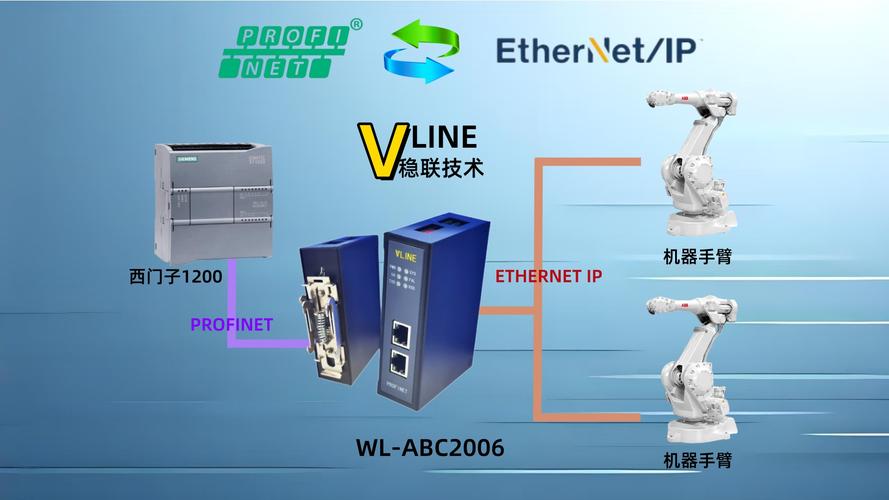

工业机器人Profinet通讯测试平台
工业机器人Profinet通讯测试平台

那中小型项目呢?我的建议很务实:如果全是新设备,预算允许,直接上Profinet,别犹豫。接线方便,诊断更直观,后续扩展也容易。但如果你有一大堆Profibus老设备还能稳定运行,就别瞎折腾。用网关过渡,甚至让新旧两网并存,稳定压倒一切。尤其流程行业,PA仪表动不动上千个点,全面换成Profinet PA代价太大,而且PA的技术特性在防爆区暂时还替代不了。

还有一种情况:有些国产设备,号称支持Profinet,实际兼容性稀烂。我们遇到过,某品牌变频器,Profinet通讯写心跳时间,结果偶尔断片,查了半天是它内部协议栈有bug。所以,批量采购前,一定拿样机跟你的控制系统联调72小时以上,各种极限工况都测一测。不要迷信“认证”标志,我见过太多挂羊头卖狗肉的。

写在最后:没有完美的总线,只有合适的方案

写在最后:没有完美的总线,只有合适的方案
写在最后:没有完美的总线,只有合适的方案

二十年前我以为Profibus能千秋万代,十年前我觉得Profinet是终局,现在看,谁知道十年后会不会被OPC UA over TSN一统江湖?技术迭代越来越快,但现场的问题永远那么多:接地、屏蔽、接插件、抗干扰…这些基本功,不管你用啥协议,都逃不掉。

好了,不说了,刚接到电话,现场一个Profinet IO设备又丢了,我得远程连过去看看。这种日子,痛并快乐着。
