Modbus协议:老掉牙却总也死不了的工业通信“钉子户”

上个月在山东一家化工厂,我被一个Modbus RTU通信故障搞得焦头烂额——仪表读数总是周期性跳变,看着曲线图像过山车,差点没把我送走!最后查了三天,你猜怎么着?RS-485总线的终端电阻没接……这种20年前就写在教科书里的坑,2025年了还在现场大行其道。说实话,Modbus协议就像工业通信界的蟑螂——简单、顽强、怎么杀都杀不死。

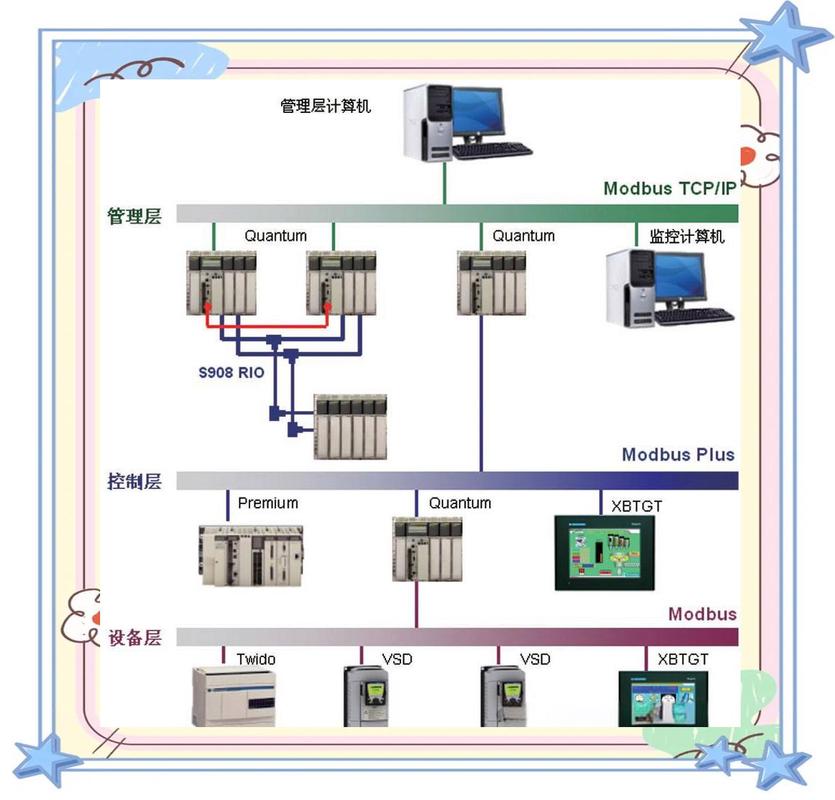

Modbus协议的本质:简单到“简陋”

Modbus协议的本质:简单到“简陋”
Modbus协议的本质:简单到“简陋”

1979年Modicon公司推出Modbus协议的时候,估计没想过这东西能活到现在。它的数据模型极其简单:线圈、离散输入、保持寄存器、输入寄存器,就四种。报文结构也直白:设备地址+功能码+数据+校验。要么RTU模式用CRC-16,要么ASCII模式用LRC,压根没有复杂的握手、证书、QoS——所以直到今天,一堆低成本的8位单片机还能跑得欢。

Modbus RTU帧格式示意图
Modbus RTU帧格式示意图

不过话说回来,这种简单也带来了巨大的灵活性。物理层?无所谓。RS-232、RS-485、光纤、无线……什么都能传。尤其是RS-485两线制,主站一呼,从站默默应答,最多能挂247个设备。注意,是“一呼一应”吗?不是!Modbus是严格的主从模式,从站绝不敢多说一句,除非你问它。这种半双工、轮询机制,在慢速过程控制里稳如老狗,但在高速设备前——比如一台伺服要每毫秒更新扭矩——立马抓瞎。

有一次我帮朋友调一个立体车库,PLC用Modbus RTU轮询20个变频器,每个变频器读5个寄存器,波特率19200。算下来,轮询一圈要将近500ms!结果车板上升时一顿一顿的,简直要了亲命。后来被迫把轮询拆成快速通道和慢速通道,勉强能用。这时候就忍不住想骂人:要是当年设计协议的家伙能预见现在的需求,该多好!

调试现场:血与泪的教训

问:为什么Modbus RTU通信老在夜里出问题?
答:十有八九是接地干扰。白天工厂设备全开,杂散电流大,RS-485的共模电压可能飙到几十伏。偏偏很多山寨转换器隔离做得一塌糊涂。我见过最离谱的:某厂车间一开冲床,Modbus数据就乱码。最后加了个光电隔离中继器,世界清净了。另外,布线千万别和动力线绑在一起,屏蔽层单端接地,这些老生常谈,但总有人不听。

问:Modbus TCP比RTU快很多吗?
答:那当然!TCP走的是以太网,全双工,轮询延迟能降一个数量级。但别高兴太早——你会在交换机、防火墙、IT部门那里遇到新坑。比如某次,一个水厂用Modbus TCP传数据到中控室,网线长度超100米,中间过了两个家用交换机,结果丢包丢得一塌糊涂。后来换成工业交换机,加环网冗余,才稳住。而且,很多老PLC的Modbus TCP实现有bug,连接数一多就死机。一把辛酸泪。

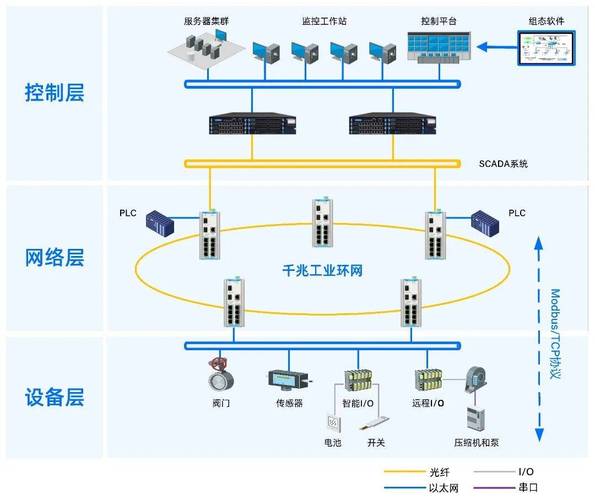

Modbus TCP工业交换机网络拓扑
Modbus TCP工业交换机网络拓扑

问:功能码03和04有啥本质区别?
答:理论上03读保持寄存器,04读输入寄存器,前者可读写,后者只读。但是!很多仪表厂家根本不按套路出牌,把本应该只读的测量值送到保持寄存器里,结果上位机一不小心写了个写命令,设备就乱套。所以,在现场别光看数据手册,拿个Modbus Poll工具扫一遍寄存器,心里才有底。

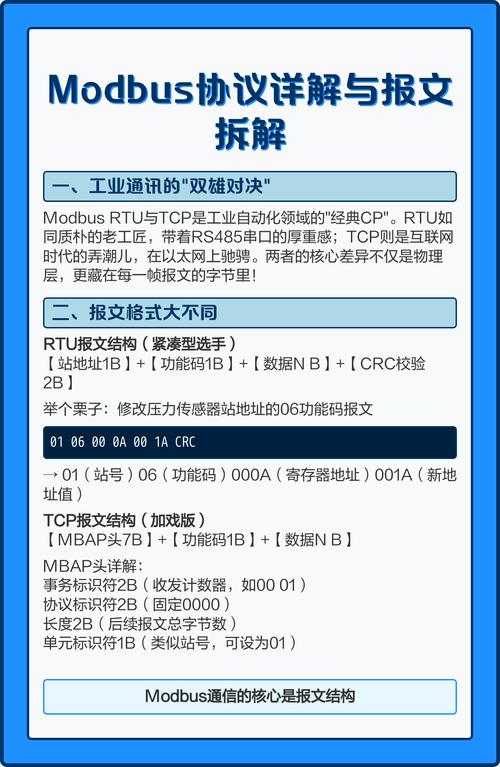

Modbus协议在工业4.0时代的苟活之道

Modbus协议在工业4.0时代的苟活之道
Modbus协议在工业4.0时代的苟活之道

现在大家都在谈OPC UA、MQTT、PROFINET,这些协议的确功能强、安全性好。但Modbus为什么还没死?成本!成本!成本! 一台支持Modbus RTU的温度变送器几十块钱,换成带Profinet的?价格加个零。在大量、分布式的采集点,比如光伏电站的汇流箱、农业大棚的传感器,用Modbus就是最经济的方案。而且,IT和OT融合的潮流下,出现了大量Modbus TCP转MQTT的网关,把老设备数据送上云,这种“翻译”活儿,Modbus干得最顺手——因为它太简单了,随便一个linux盒子写几行Python就能把串口数据推到Kafka。

不过吐槽还是要吐:Modbus协议没有时间戳、没有质量戳,数据采上来你都不知道是几时的,是不是过期数据。在需要事件驱动的场景,比如告警,还得靠从站主动发?不可能,只能主站死循环去轮询。所以,真碰到精密控制,还是趁早换别的吧。

最近我试了一下用Node-RED做Modbus TCP的采集,配合InfluxDB存储,图形化拖拽,还挺爽的。时代在变,工具在变,但Modbus那老骨架还在撑着——就像车间里那台用了15年的台达PLC,外壳都发黄了,但依然可靠。

Node-RED Modbus TCP节点配置界面
Node-RED Modbus TCP节点配置界面

所以,下次如果你在现场,发现Modbus又抽风了,别急着骂,先检查一下终端电阻,再量一量共模电压,说不定就省了一趟差旅费。唉,这老伙计,真是让人又爱又恨。
