价值流图（VSM）：别再瞎忙了，看清你的工厂到底在浪费什么

上个月，一个做精密加工的朋友老陈打电话给我，语气特急：“我们厂搞了两年精益了，乱七八糟的项目推了一堆，钱花了不少，效率没见涨，你说我是不是被骗了？” 我问他，你们画过价值流图吗？——没有。我又问，你们知道从接单到发货，一个产品真正被加工的时间占比多少吗？——他愣了。

这就是很多工厂的现状。嘴上喊着消除浪费，连浪费长什么样都不知道。价值流图（VSM），这个看起来简单的工具，其实是一面照妖镜。它能让你看见那些被忽视的、藏在流程缝隙里的巨大黑洞。

价值流图不是画画，是侦探工作

很多人以为VSM就是在白板上画几个框框，标上时间，搞定！——大错特错。如果只是画个流程图，你用Visio比手工画更漂亮。但VSM的精髓，是在画的过程中，逼着你去现场走、去问、去掐秒表。你要算增值时间（Value-Added Time）和非增值时间。然后你可能会被那个比例吓到：一个零件在车间里躺了3天，实际加工只有半小时？Lead Time和Touch Time的差距，就是改善的金矿。

我刚开始学VSM的时候，也犯过傻。数据全靠拍脑袋。后来被一个丰田出身的老顾问骂醒：“你没去现场量，凭什么填这个数字？你不是在画图，你是在编故事。” 对，VSM最忌讳的就是办公室精英主义。你必须去Gemba——现场。看工人在等什么，原料堆在哪里，哪台机床总坏。

画VSM的符号其实就那十几种，可为什么画得对的人没几个？因为符号背后要体现真实流动。原材料几天来一次？一次多少？换模时间到底多少？这些细节决定了一张图是废纸还是路线图。

一个让我惊掉下巴的案例

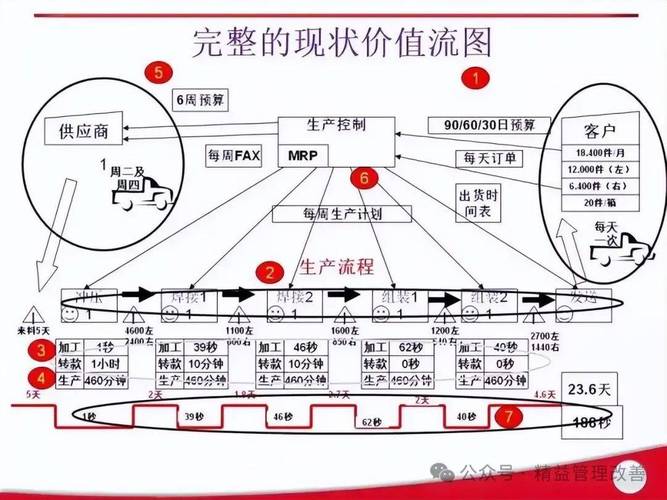

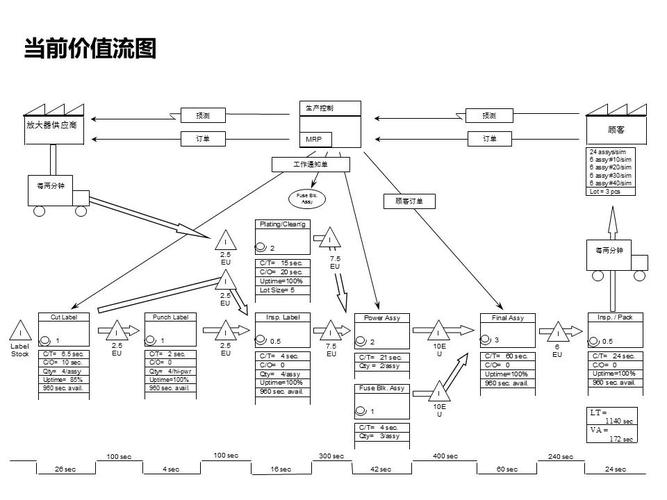

去年我去一家汽车零部件供应商做诊断。他们抱怨交货总延迟。我们画了当前状态图（Current State Map）。结果发现，瓶颈不在压铸，也不在机加，而是在中间的清洗环节！一台老清洗机动不动就坏，零件堆成了山。而那个环节，在之前的流程描述里根本不值一提。看到了吗？这就是VSM的威力——它让你注意到那些“理所当然”的地方。价值链上最细弱的环节，往往不是最显眼的。

他们后来买了台二手清洗机，花了不到十万块，整体交付周期缩短了30%。有时候，改善真的不需要什么高大上的自动化，就是把眼睛挪到该看的地方。

问：我们公司去年也请人画了VSM，还出了未来状态图（Future State Map），但实施起来阻力很大，感觉又回到了老样子，为什么？

答：哈，经典问题！画图只占改善工作的20%，更关键的是后续的改善对策和执行力。未来状态图不是梦想板，它必须配合具体的改善项目，比如快速换模（SMED）、拉动看板、标准化作业。而且，一定要有专人盯，定期回顾。很多企业把图往墙上一贴就完了——那不叫VSM，那叫墙纸。改善是从上到下的共识，如果老板只是叶公好龙，那谁也救不了。❗

问：我们的产品很多样，批量小，工艺路线经常变，VSM是不是就不适用了？

答：这是个常见的误解。VSM不是只适合大批量重复生产。对于多品种小批量，你可以选择产品族（Product Family）来画。把工艺相似的零件归为一类，针对这一族做价值流分析。虽然路径多一些，但照样能发现排队等待、过量生产这些通病。关键在于聚焦流动，而不是纠结每个产品细节。💡

数字化VSM：让静态地图变成活导航

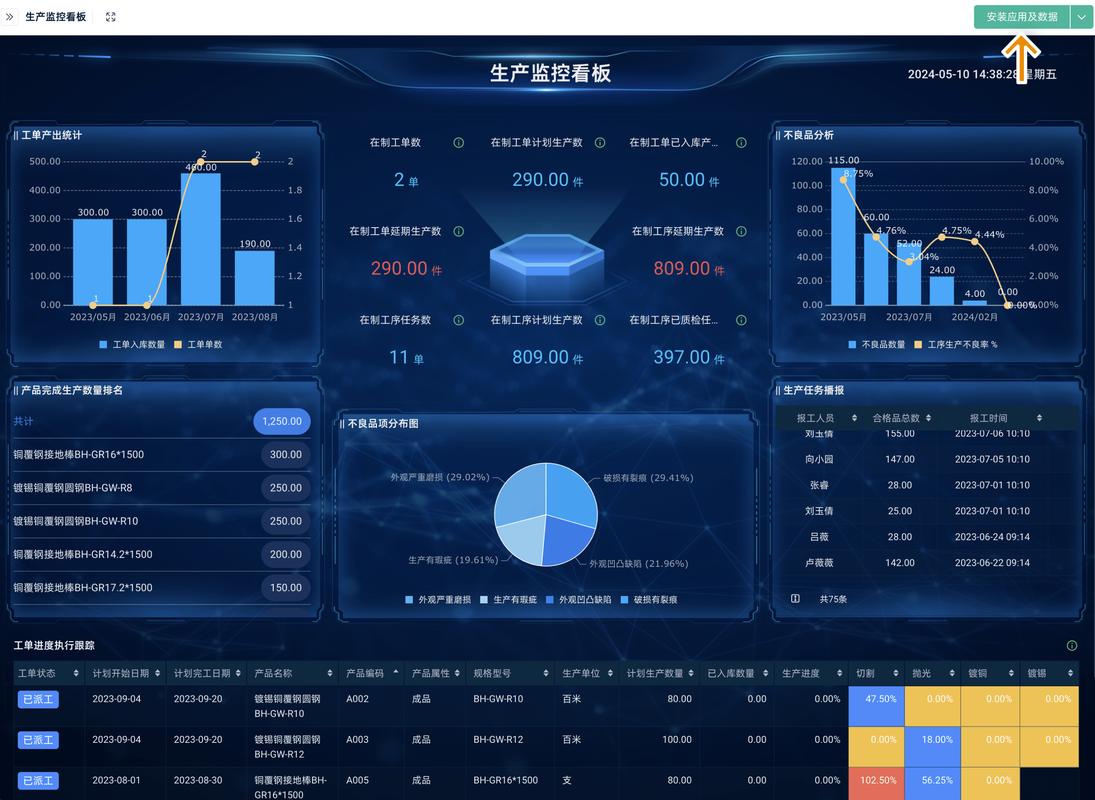

现在都2025年了，你还在一张牛皮纸上画VSM吗？开个玩笑。但我确实看到很多工厂开始将VSM与物联网（IoT）结合。设备数据实时传到系统，你可以在屏幕上看到一个动态的价值流——哪里堵了，立刻变红。这叫数字化价值流图，或者叫实时价值流管理。某家电巨头去年上线了一套这样的系统，据说库存周转天数直接腰斩。不过话说回来，技术再炫，核心还是人的思维。没有改善意识，数据只是跳动的数字而已。

我自己呢，现在更习惯用数码设备辅助，但坚持每周至少走两次现场。因为有些东西传感器测不出来：比如操作工脸上的疲惫，或者角落里的那堆神秘物料。这些都是价值流上的暗礁。

VSM画完之后，然后呢？

说实话，画出未来状态图只是完成了“诊断”和“开方子”。最难的是“吃药”。很多人拿着那个带着爆炸图标的改善机会，热血三天，然后就被日常事务淹没了。我见过最有效的办法，是把改善任务直接拆成小项目，分配给具体的人，设定周目标。而且周会不要只谈进度，要站在价值流图前面谈。哪里绿，哪里红，一目了然。这比看PPT管用一百倍。有一家深圳的电子厂，老板每周一早上带所有主管站到VSM白板前，就一个问题：这周我们动哪里？效果？半年后，他们推掉了租用的临时仓库，因为库存降了40%。就是这么直接。
