确定性网络:别再让延迟毁了你的产线!

搞了十几年自动化,最怕听到的一句话就是“网又断了”。那种感觉——就像你正踩着油门冲过终点线,突然有人拉了手刹。几毫秒的抖动,一台机器人就撞了夹具;几十微秒的误差,视觉检测直接漏过去三个次品。说实话,过去我们总以为“工业以太网”已经够快了,PROFINET、EtherCAT跑得嗖嗖的,对吧?但当你真的把产线拆开看,从控制器到伺服,从传感器到边缘网关,数据包就像在菜市场里挤来挤去——优先级?不存在的。

直到有一天,工厂接了个航空件订单,甲方甩过来一份技术协议,最后一行写着:全网端到端延迟须低于50 μs,抖动 ≤ 1 μs。我盯着那行字,后背发凉。销售还在旁边笑:“咱的5G基站不是能跑20ms吗?”我想一巴掌拍死他。20ms在消费互联网叫“流畅”,在运动控制里叫“撞车”。这就是为什么确定性网络必须被谈透——它不是“快”,是“准”。

工业时间敏感网络TSN交换机内部架构图
工业时间敏感网络TSN交换机内部架构图

抖动,比延迟更恶心的存在

抖动,比延迟更恶心的存在
抖动,比延迟更恶心的存在

很多外行把延迟当大事,其实真正杀人的是抖动。延迟你可以补偿,可以加缓冲区,但抖动是随机的——今天1ms,明天15ms,毫无规律。想象一下,印刷滚筒每转一圈需要500 μs同步一次,结果有一次突然抖到1200 μs——啪,套印全飞。你找谁哭去?

所以,确定性网络的核心命题不是拉低平均延迟,而是把尾巴砍掉。怎么砍?IEEE 802.1 TSN系列标准就是干这个的。时间感知调度、门控队列、帧抢占……这些名词听着高大上,说白了就是给数据包画一条专属车道,警车开道,绿灯到底。不过话说回来,TSN刚推的那几年,各家交换机互操作一塌糊涂,A厂的精密时钟跟B厂的时钟差出去几百纳秒——这玩意儿对同步精度是灾难性的。我们吃过亏,现在学乖了,所有设备必须通过 CC-Link IE TSN 一致性测试,少一家都不行。

5G URLLC?别被营销忽悠瘸了

一提工业5G,很多厂家PPT上赫然印着“1ms超低时延”。真到了车间,你把那个5G小基站塞进设备群,周围全是金属反射,旁边还有台老式变频器滋滋往外喷谐波——那1ms就变成了一个笑话。我实测过,某著名品牌的URLLC模式下,99.999%的包确实能在2ms内到达,但一旦出现重传,尾巴能拖到15ms。当然,这个结果比Wi-Fi好一万倍,可对于精密运动控制,还是不够干净。

但有个思路很妙:用5G LAN把AGV、挂轨机器人挂到同一个二层,再通过TSN桥接到有线骨干网。这样无线部分虽然有点“糙”,但整体时间同步是由TSN主时钟打的,5G只当个透传通道。我们在一个汽车总装车间试过,30台AGV在两条产线间穿梭,路径冲突预警必须在20ms内完成,用这套方案,实测告警延迟稳定在18ms ± 1.5ms。还行吧,至少没再撞过。

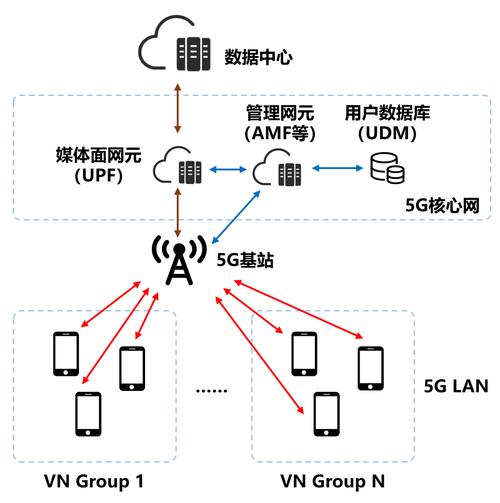

5G工业网关与确定性网络协同部署示意图
5G工业网关与确定性网络协同部署示意图

问:我这小厂子,机器全是Modbus TCP老爷协议,上确定性网络有意义吗?

答:说实话,如果只是几个开关量、温湿度,确实没必要大动干戈。但只要你有一台高速贴片机、一台视觉引导机械臂,或者一条每分钟200米的卷材线——就值得认真考虑。你可以先在最痛的那一段上搞个“微TSN岛”,用一台支持802.1Qbv的交换机,把几个关键节点保护起来。成本多不了几千块,效果立竿见影。我曾经给一家做医用导管涂层的客户就这么干的,之前每天因为同步丢失废掉上百支,改完后直接归零。老板激动得差点抱着我转圈。

问:网上老说“全栈确定性”,从芯片到云都得换,有那么夸张吗?

答:别被吓着了。“全栈”是理想,不是入门券。大多数场景,你在控制器端加一块支持硬件时间戳的网卡,交换机升级到固件支持TSN的型号(比如MOXA、Hirschmann的一些款),终端保留原来的EtherCAT从站也可以,通过一个网关做时钟转换。当然,如果你有钱任性,直接上整套Profinet over TSN那是最爽的——但预算得加个零。工业就是这样,没有一步到位的完美方案,只有抠着成本找平衡点。

时钟同步:一切确定性的魂

所有确定性通信的根基,是同一个时钟。IEEE 1588v2精确定时协议,能穿七层交换机,把误差锁在纳秒级——注意,前提是每一跳都支持透明时钟,而且电缆长度不能差异太大。有一次,我们一根光纤多盘了五米,结果那段的驻留时间漂了300ns,整个产线周期直接错位。排查了三天,最后拿OTDR一打才发现。从那以后,我立了条铁规:时钟同步链路所有物理路径长度必须精确到厘米,并在施工时用激光测距仪复核。

还有就是温漂。普通石英振荡器在40℃车间里能漂几十ppm,对于1Gbps以上的确定性网络,这足以导致周期性滑步。所以,关键主时钟设备必须上OCXO,甚至铷钟——贵是真贵,但比起产品召回,值。

写在最后:确定性网络不是一项技术,而是一套工程哲学——承认物理世界的不完美,然后用严格的调度、冗余、同步去对抗混乱。它不好懂,不好装,不好调。可一旦跑顺了,那种丝滑感……你会明白为什么德国人管它叫“deterministisch”,听着就靠谱。
