工业现场总线:从混乱到统一的进化史,我踩过的坑与惊喜

我记得第一次接触工业现场总线是十年前,那时候刚从学校毕业,领着一台PLC要去调试一个生产线。设备间连线乱七八糟,Profibus、DeviceNet、甚至还有老旧的RS-485……我当时的内心独白就是:“这他妈的到底谁设计的?!” 没错,工业现场总线就是这么个东西——它把仪表、控制器、执行器串在一起,理论上应该简化接线,但实际上,标准林立的历史遗留问题把现场工程师逼疯了。(笑)

现场总线的「战国时代」:为什么这么乱?

在自动化早期,信号都是4-20mA模拟量,一对线一个点,成本高得离谱。80年代数字总线诞生,大家都很兴奋,终于可以一根线挂一堆设备了!然而兴奋劲还没过,各厂商就开始搞自己的标准,什么Profibus、Interbus、CAN、LonWorks……西门子推Profibus,罗克韦尔主推DeviceNet和ControlNet,倍福搞EtherCAT,施耐德说Modbus也很香。市场就像军阀割据,每个协议都声称自己是开放的,但其实都绑着自家控制器。一句话总结:一坨乱麻。

最让人无语的是物理层都不一样。Profibus-DP用RS-485,DeviceNet用CAN,Foundation Fieldbus用H1(曼彻斯特编码的电力线),互不兼容。我记得有一次客户要求设备支持Profibus,我们临时加了个Anybus网关,结果延迟高了5ms,机械臂跟得了帕金森似的抖。当时真想骂人。

问:这么多现场总线协议,我新上项目该怎么选? 答:实话实说,现在首选肯定是工业以太网,比如Profinet、EtherNet/IP、EtherCAT这些。传统现场总线已经属于「老古董」了,但存量市场巨大,所以你可能仍然会遇到。选型看三个点:控制器品牌、实时性要求、拓扑距离。如果控制器是西门子的,用Profinet最省心;如果是罗克韦尔,EtherNet/IP;如果运动控制要求极高,EtherCAT确定性好,延时微秒级。如果你的设备分散在几公里范围,可能还得回头用RS-485类的总线,比如Modbus RTU,因为以太网铜缆超100米就不行了。另外,千万注意终端电阻和接地——我吃过无数亏。

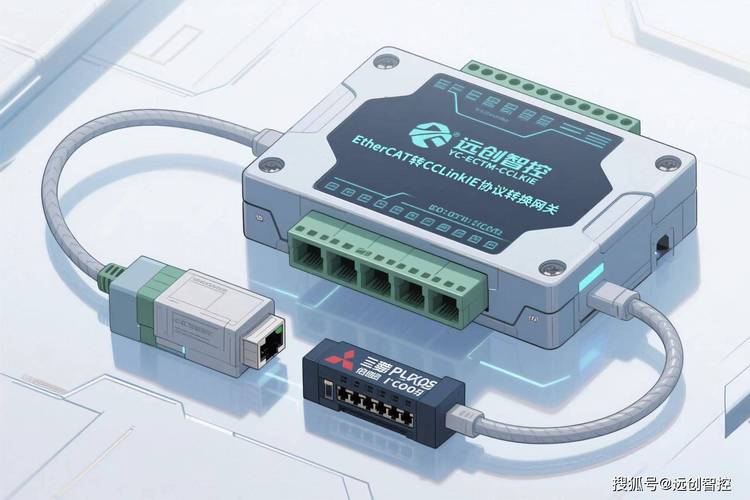

工业现场总线协议转换器网关模块
工业现场总线协议转换器网关模块

从「铜缆」到「以太网」:一场名为TSN的革命

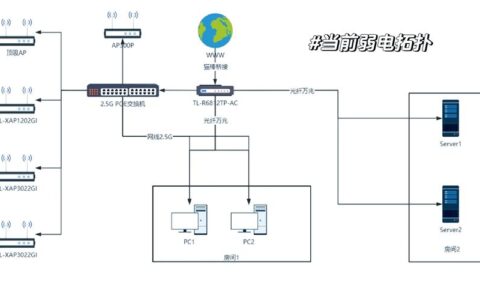

工业现场总线这十年来最大的变化是什么?说白了就是俩字:以太网。2010年后,各大厂商拼了命把自家协议往以太网上搬。Profinet、EtherNet/IP、EtherCAT(其实它不算纯以太网,但有标准以太网模式)、CC-Link IE……为什么?因为以太网芯片便宜啊!而且IT和OT融合,工厂要连MES、ERP,总不能还用485转网口吧?

但以太网有个致命问题:标准TCP/IP是尽力而为的,没有实时性保证。于是IEEE搞了时间敏感网络(TSN),在以太网数据链路层加了一套调度机制,可以保证数据在确定时间内到达。这玩意儿一出来,所有人都觉得统一有望了。但现实呢?TSN标准还在演化,各厂商实现也不一样,比如西门子说它的Profinet over TSN已经ready,倍福说EtherCAT照样吊打TSN……争论不休。不过,趋势是挡不住的,我猜再过五年,大多数新设备会直接支持TSN,现场总线彻底变成一个软件配置。

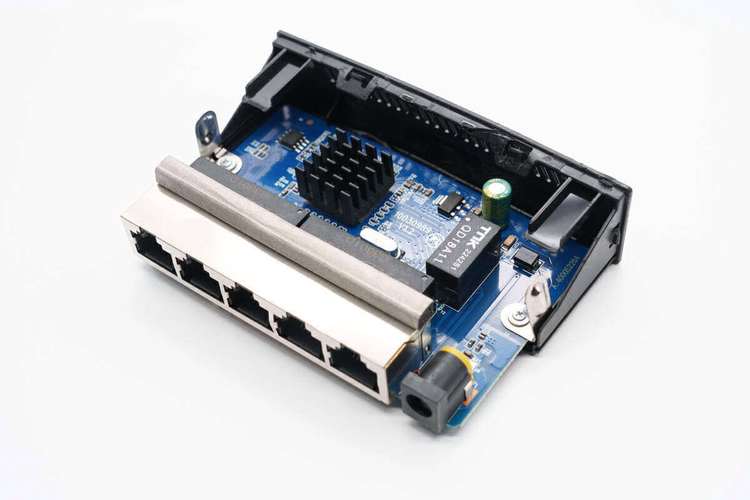

TSN工业以太网交换机内部结构
TSN工业以太网交换机内部结构
问:为什么乙方的现场总线项目经常出现通信时断时续,但查不出原因? 答:哈哈,这个我太有发言权了。90%的奇葩问题来自电磁干扰和布线不规范。记得有一次,一个Profibus网络莫名其妙丢站,PLC告警满天飞。我们带上示波器一量,波形畸变得像锯齿,查了两天才发现变频器电缆和总线电缆走了同一个桥架,而且那根电缆的屏蔽层接地还断开了……类似问题还有:终端电阻忘接或接错位置、某个节点的电源纹波太大导致收发器钻入保护状态、水晶头氧化接触不良。所以,建议你查这种问题时,先确保物理层:屏蔽、接地、终端电阻、距离、线径。软件工程师往往不信邪,最后都被物理现实打脸。

「一统江湖」还是「新瓶旧酒」?

「一统江湖」还是「新瓶旧酒」?
「一统江湖」还是「新瓶旧酒」?

现在很多人喊“工业4.0”,好像所有问题只要上OPC UA over TSN就解决了。但我必须泼点冷水:协议层面统一不代表应用层面也统一。比如,PROFINET和EtherNet/IP即使都跑在TSN上,它们的应用层完全不兼容,你还是要配GSDML或EDS文件,还是要搞懂每个对象的含义。说白了,还是被厂商绑定。但好处是,硬件可以共用了,你可以买一台支持TSN的交换机,随便跑什么协议,不用像以前一样为不同品牌单独布线。

另外,行业壁垒也在打破。以前汽车行业用DeviceNet,过程控制用Foundation Fieldbus,现在全往Profinet或EtherNet/IP上转。像半导体、锂电这些新兴行业,基本直接上EtherCAT或EtherNet/IP,不走弯路。不过,老厂的改造还是很头疼,需要各种各样的总线网关,协议翻译的坑非常多。比如Modbus RTU转Profinet,有些网关只支持功能码03和06,如果你设备要写多个寄存器,直接炸给你看。

我个人最爽的一次经历,是用树莓派加个CAN模块,自己写了个小程序把CANopen数据转成MQTT,等于把老旧设备直接接入了云平台。成本不到五百块,领导惊了。所以说,总线技术不是死的,动点脑筋能玩出花来。

最后想对同行说一句:别怕协议多,趁早把Wireshark抓包学会,再配个USB转RS-485/CAN工具,你会发现自己不再那么无助。现场总线的本质就是通信,通信的本质就是信号与协议,搞懂了底层,管它什么名字,都是浮云。
