工业现场总线:别再瞎选了,这三条血泪教训你得听进去

干了十几年自动化,最烦听到的一句话就是:“现场总线嘛,选个通用的就行。” 通用?你当买菜呢。吃过亏的人才知道,选错总线的代价有多大——停工、丢数据、被甲方骂得狗血淋头。更可恨的是,有些厂家吹得天花乱坠,什么“即插即用”“毫秒级响应”,装机一试全露馅。行了,不吐不快,今天把这些年的踩坑经验掰开揉碎讲一遍,特别是那些被销售忽悠的点,我给你一一挑明。

✅ 先别急着看协议,物理层才是命门

很多人一上来就比传输速率、数据包大小,拜托,那都是后话。我见过太多项目,线缆一拉几百米,周围变频器、伺服一开,信号全乱。那个场面,简直灾难。说实话,工业现场总线的物理层——就是线缆、接头、拓扑这些——直接决定你系统稳不稳定。PROFIBUS DP当年多火啊,现在不少老产线还在用,可它的物理层用的是RS-485,抗干扰就那样,屏蔽没做好就等着丢站吧。倒不是说它烂,而是你得知道它娇气。后来搞PROFINET,基于工业以太网,星型拓扑,自动协商速率,线缆用超五类屏蔽线,看起来省事了吧?是啊,直到你碰上个傻大黑粗的焊机在旁边打弧,网络直接瘫痪。不是协议不行,是电磁兼容没考虑周全。

工业现场总线线缆抗干扰对比图
工业现场总线线缆抗干扰对比图

再说说接插件。D-Sub 9针在PROFIBUS上用了多少年,拧螺丝拧到手疼,还容易接触不良。RJ45呢?工业级的还好,普通的一碰就松,振动一大就GG。所以后来我转向EtherCAT——贝加莱那帮人搞出来的,物理层用普通以太网芯片,但走的是“飞读飞写”的奇葩方式,从站直接读取报文处理再转发,那叫一个快。不过对线材要求可不低,短距离还好,长距离必须用专用电缆,否则延迟一上来,时钟同步就废了。哦对,时钟同步,IRIG-B、IEEE 1588这些,搞运动控制的必须死磕,否则多轴联动直接给你来个“魔鬼的步伐”。❗

💡 协议“全家桶”?别被带偏了

有次去参观一家汽车总装线,集成商吹嘘他们用了“最先进”的总线——就一个协议搞定所有。我凑近一看,PLC是西门子的,底层用PROFINET,连了一堆阀岛、RFID;但机器视觉那块又拉了一条独立的EtherCAT总线,因为相机数据量大,PROFINET的非实时通道根本扛不住;到了伺服驱动,你猜怎么着?他们又用了SERCOS III,说是要保证周期同步。我当时就乐了,这叫一个协议?这叫一锅乱炖。

说实话,工业现场总线发展到现在,早就不是一家独大的局面了。你有CC-Link在亚洲市场以极低成本圈地,有DeviceNet靠着AB的PLC混得风生水起,还有CANopen在车辆、小设备里苟着……但大趋势是工业以太网一统江湖。可问题来了,以太网只是个物理层和数据链路层的壳,上面跑的协议五花八门。你要真信了某些厂商的“全家桶”承诺,那才是噩梦的开始。举个例子,你主站用西门子的CPU 1500,从站挂一堆PROFINET设备,相安无事;突然有一天,客户硬要加一台三菱的机器人,人家只认CC-Link IE Field,你怎么办?买个网关?那东西不便宜,而且配置起来能让你怀疑人生。关键是实时性怎么保证?网关一转,延时加上去,高速应用直接歇菜。

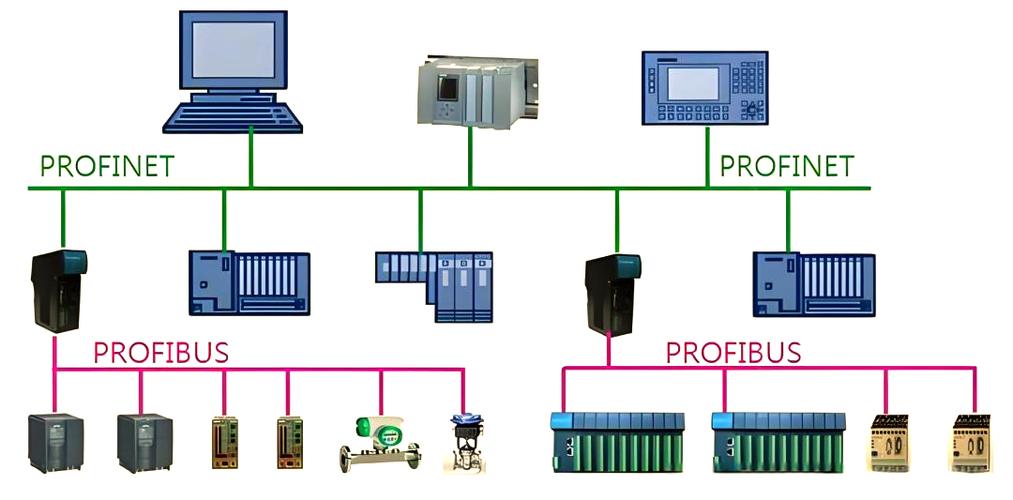

多协议工业现场总线网关配置图
多协议工业现场总线网关配置图

所以我现在给团队定下规矩:项目启动前,先拉清单,把所有子系统的通信需求列出来,尤其是循环时间和抖动要求。运动控制一定用硬实时总线,比如EtherCAT或者SERCOS III;大量离散IO且对成本敏感,PROFINET RT或者EtherNet/IP完全可以;那些非时间关键的,像扫码枪、HMI,直接挂OPC UA,甚至 Web 服务都行。但千万别指望一根总线打天下。后来那个总装线改造,我们硬是把系统分割了,主干用PROFINET IRT做同步,视觉和伺服用小网段的EtherCAT,中间用了一个EtherCAT桥接模块连到PROFINET,这才稳住。甲方工程师后来跟我说,设备开动率从85%直接提到98%,可把我牛逼坏了……其实哪有什么奇迹,不过是选对方案而已。

问:老工程师都说PROFIBUS要淘汰了,是真的吗?

问:老工程师都说PROFIBUS要淘汰了,是真的吗?
问:老工程师都说PROFIBUS要淘汰了,是真的吗?

答:这话说对了一半。新建项目,尤其是需要高速、大数据量的,基本都不考虑PROFIBUS了,设备选型都难。但现有工厂里,PROFIBUS存量巨大,你说全换了?老板不把你开了。很多改造项目依然要兼容PA仪表、DP从站,所以懂PROFIBUS的人还是吃香。不过你得学新东西,比如PROFIBUS PA与PROFINET的代理,还有诊断工具。另外,那个紫色的DP电缆,接法有讲究,终端电阻一定要搞对,不然通信时断时续,够你查一天的。

问:工业现场总线那么多,有没有一种“万能”配置?

问:工业现场总线那么多,有没有一种“万能”配置?
问:工业现场总线那么多,有没有一种“万能”配置?

答:没有,绝对没有。但有一个趋势你可以关注:OPC UA over TSN。这玩意儿把时间敏感网络跟统一信息模型结合起来,有望真正做到一网到底。去年汉诺威展上,几家大厂都做了联合演示。不过现在雷声大雨点小,真正落地的案例不多,主要是芯片成本还没降下来,协议栈也不成熟。短期内,像你搞个普通产线,用EtherNet/IP加一些CIP Sync照样跑得欢。但要是做高端装备,就得盯着EtherCAT和PROFINET IRT。说到底,别偷懒,搞清楚场景再下手,不然项目现场就是你的火葬场。

最后补一嘴。发现个诡异现象:很多做IT的转行搞OT,动不动就架个VLAN,把工控网和办公网打通。心是真大啊。你要知道,工业现场总线最怕的就是广播风暴和拥塞。我见过一次,因为一个环网没配好,加上交换机风暴抑制关掉了,整个线体停了三小时,损失几十万。所以管好你的网络,配置好IGMP Snooping、端口安全,把这些底层的活儿做细,比纠结用哪种总线更重要。

深夜敲字,想起当年被一个网关折磨到凌晨三点,索性爬起来写了这篇。但愿你能少走弯路。
