故障诊断:别让振动频谱图骗了你

干了十五年设备维护,最怕听到的就是‘频谱图显示没问题’——每次听到这话,我心里都咯噔一下。真的没问题?还是你没看出门道?说实话,振动分析这事儿,坑太多了。今天不聊虚的,直接上干货,讲讲那些年我踩过的振动诊断的坑。

转速与特征频率:老司机也翻车

先看个案例。一台悬臂式离心泵,工频25Hz,2极电机。频谱上明晃晃的1X峰值,振幅还不小。新手肯定会叫:不平衡!做动平衡!结果呢?做完更糟。为什么?因为根本就不是不平衡。问题是轴弯曲。1X频率不只是不平衡的专属,它也可能是轴弯、热变形甚至基础变形的信号。对吧,关键得看相位,还得结合转速变化。

有一次,一台变速运行的压缩机,振动随转速升高急剧增大。频谱上1X突出,但相位在转速扫频时发生了突变——这是共振的典型特征。可如果你只采了一个稳态转速的数据,绝对会误判。所以,诊断时,转速不是常量,它是活的变量。现在很多在线监测系统都能做Bode图和瀑布图,比单看静态频谱靠谱多了。可遗憾的是,我见过太多同行,连转速实时信号都没接入系统,就凭一张频谱下结论。💡这里必须敲黑板:没有转速参考的频谱,有时候就是废纸一张。

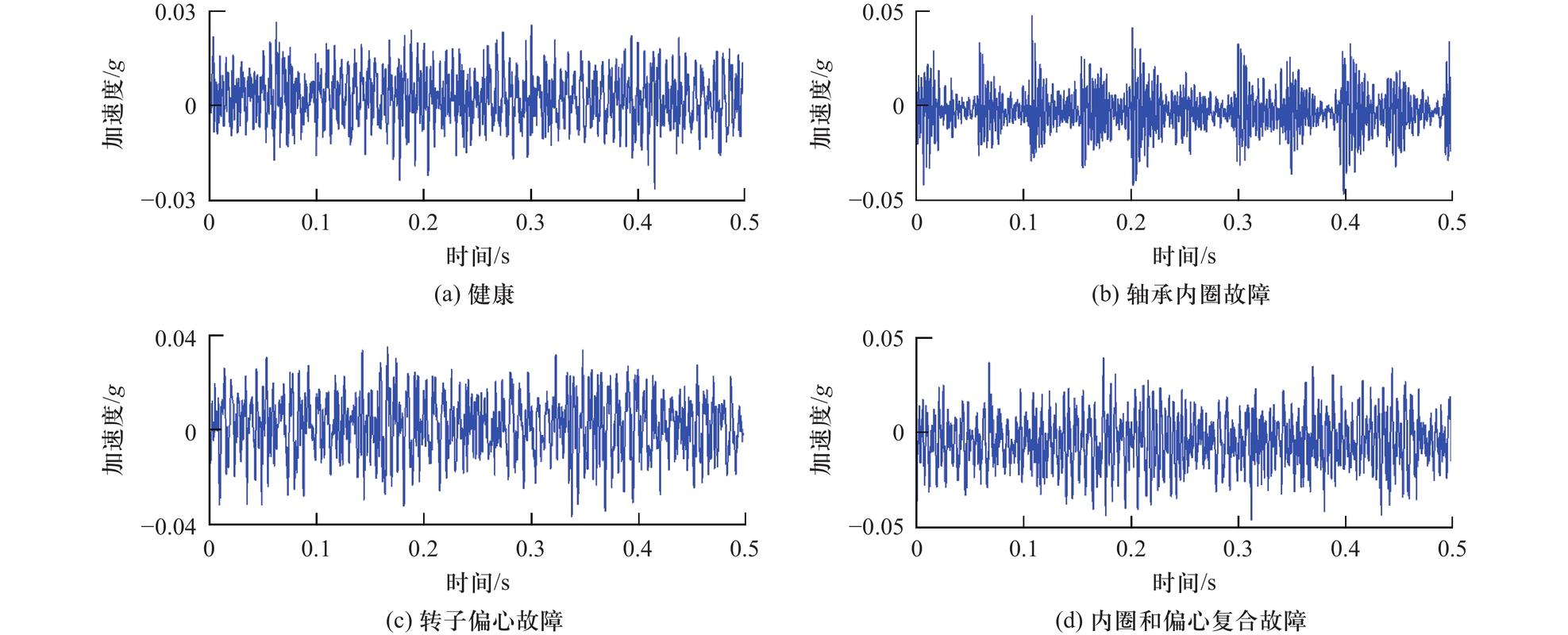

振动分析瀑布图显示共振转速区间
振动分析瀑布图显示共振转速区间

那些看上去像“松动”的频谱,其实是轴承跑圈

机械松动在频谱上通常表现为大量的谐波,1X,2X,3X……甚至半频。但别一看到谐波就喊松动!有一回,一台皮带驱动风机,频谱上1X到5X都很整齐,振幅在轴向尤其大。维修班紧了地脚螺栓,没用。换了联轴器弹性体,依然振。折腾了两天,最后把轴承拆下来——内圈跟轴之间出现微动磨损,跑外圈了。这个故障,频谱特征和松动几乎一样,但根源是轴承配合失效。松动和谐波之间,没有等号,只有相关性。你得检查温度、听音,甚至用频闪仪看转动件是否有跑圈闪影。

另外,齿轮箱故障也常被误诊。断齿会产生齿轮啮合频率及其边带,但有时齿面点蚀或磨损也会出现类似的边带簇。记得有一次,我看到频谱上啮合频率周围出现一圈边带,间隔为输出轴转频。立刻就判断是输出轴齿轮故障。拆开一看,傻眼了——是输入轴齿轮的齿面剥落引发的调制现象,因为速比的原因,边带间隔被误判了。❗教训:做齿轮诊断,一定要把各级传动比和转频算得清清楚楚,最好软件能自动标注,人脑再复核。别盲目信软件,软件也是人编的。

说实话,现在的诊断仪器越来越智能,蓝牙连接,手机APP直接出报告,但越是这样,越需要警惕‘黑箱’诊断。你根本不知道算法是怎么判断的。我曾经用某款仪器的自动诊断功能测试一个明显的外圈故障轴承,它给出的结论是‘需继续观察’。💢气得我直接砸手机的心都有了。

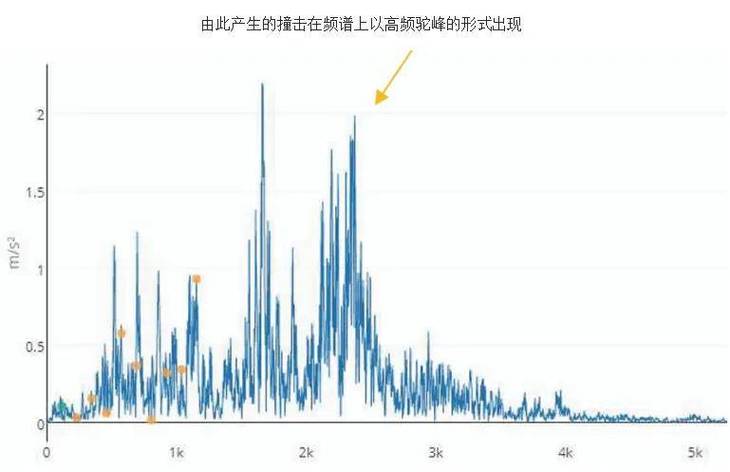

轴承跑外圈故障频谱图与振动幅值对比
轴承跑外圈故障频谱图与振动幅值对比

共振:幽灵般的振动源

共振:幽灵般的振动源
共振:幽灵般的振动源

共振这玩意儿,像幽灵一样。一旦碰上,设备寿命可能从十年缩到十天。关键是怎么抓它。经典方法是敲击测试,但现场条件往往不允许停机敲击。这时候,在线系统就显出优势了。通过变速扫频或者工艺参数波动,激发共振,瀑布图上立刻显出‘驼峰’。

不过,共振难就难在,有时候振源并不是转速本身,而是流体脉动、基础柔性,甚至管道声学频率。一台离心压缩机,振动超标,频谱上显示叶片通过频率极高,结构固有频率也在这个范围。怎么办?常规思路是加固管道,增加阻尼。但我们的工程师后来发现,根本原因是入口导叶开度不当引发涡流激发。调整导叶角度后,振动降了80%。这说明,故障诊断不能只盯振动频谱,要结合工艺参数、结构动力学,甚至气动声学。眼界要放开。

下面来两个现场常见问题的Q&A,都是血泪换来的经验。

问:为什么振动频谱上明明有1X峰值,但做动平衡却没用?

答:这种情况太常见了,我每年都要遇到十几次。1X峰值原因至少有五种:不平衡、轴弯、轴承不对中(当不对中出现径向力时)、基础变形、以及电气故障引发的假1X。动平衡只解决纯不平衡导致的1X。如果是轴弯,你加配重反而可能加剧振动;如果是热态不对中,冷态做平衡等于白做。正确做法:先测相位,在水平和垂直方向都测,看相位差是否接近0°或180°;再测停机惰走过程中的伯德图;最后检查是否有明显的2X分量。综合判断。

问:便携式振动仪和在线监测系统,中小企业怎么选?

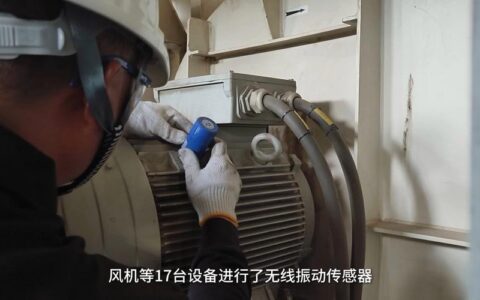

答:这得看你有多少台关键设备,以及技术人员水平。如果只有三五台大机组,而且有专职点检员,那就用高端便携式,比如那些带4通道、支持路径采集、能现场分析图谱的型号。但如果没有专职点检,或者设备必须24小时连续运行,哪怕只有一台关键机组,也建议上简易在线监测,现在有不少低成本无线传感器方案,一个季度的意外停机损失就够买一套了。千万别省钱省在刀刃上。我还见过一个小厂,用树莓派+加速度传感器自己搭系统,虽然简陋,但总比没有强。故障诊断的核心是人,不是设备多贵,而是会不会用。

说到底,频谱只是故障的表象,真正的诊断在于关联和推断。你必须把振动、温度、工艺、历史趋势都穿起来,像侦探一样。有时候,现场一个不起眼的油渍,一个异常的声音,比精细的频谱图更能给出线索。我到现在还保持一个习惯:每天去车间走一圈,听听看看,手摸一下轴承座。那是一种说不清的直觉,但就是准——这大概就是日久生情吧。😄

最后啰嗦一句:千万别让AI诊断工具剥夺你的判断力。工具是手脚,你的脑子才是核心。共勉。
