计算机辅助设计(CAD):那些被软件拯救的“差点崩掉”的项目

我第一次真正意识到计算机辅助设计(CAD)不是“高级画图板”,是在一个潮湿的七月下午。车间主任老张拎着一张皱巴巴的二维图纸冲进我办公室,嗓门大得像要掀翻屋顶:“你这图纸上的螺纹底孔跟隔壁件干涉了!要不是组装工多看了一眼,整个样机就废了!”我后背瞬间发凉。那是我用所谓“电子图板”画的三视图,三个投影我自认为对得严丝合缝,可人脑哪能算清所有空间交叠?从那以后,我发誓把二维那一套彻底扔进历史堆,死磕三维建模。

没错,很多老派师傅管CAD叫“电子图板”,只管描线、标注,不建三维,不做装配检查。但说真的,CAD的灵魂压根儿不是线,是数字化实体模型。一个零件在电脑里有了体积、材质、密度,你才能谈干涉检查、运动仿真,甚至轻量化优化。💡 现代CAD平台早就不只是画个方块了——参数化设计、直接建模、有限元预处理,这些词儿现在都算基本功。

我前年接手一个液压阀块设计,客户给了三十几个接口,位置刁钻。如果还拿二维逻辑去凑,我估计得改到第七版还打样失败。但在三维环境下,用参数化驱动,我定义好油口间的最小壁厚约束,软件自动规避干涉,还能实时算出重量变化。那种爽感,就像你玩解谜游戏突然开了上帝视角。❗ 别忘了,现在还有拓扑优化和生成式设计,你设定载荷、固定点,AI给你一堆“骨骼精奇”的结构,有些形状简直不像人类想出来的,可偏偏轻了30%还更结实——我第一次看到计算结果,对着屏幕愣了好一会儿,心里直呼“这玩意儿成精了”。

不过话说回来,三维不是万能药。有些老师傅抵触三维建模,是因为早期软件操作反人性,菜单深得像迷宫,而且他们觉得“我看得懂的线框,你偏要搞个花里胡哨的实体,转个图还卡半天”。这我太理解了,2010年那会儿我教一个四十岁的焊工师傅学SolidWorks,他全程眉头紧皱,最后摔了鼠标丢下一句:“我手画半小时,你让我坐这儿一天?” 后来我把直接建模技术给他看,推推拉拉就能改模型,他眼睛亮了。

这里其实有个很实际的问题——

问:为什么现在有些经验丰富的工程师还是抵触三维设计?效率真的不如二维吗?

答:这事儿得分两面看。早期三维软件确实笨重,但现在的直接建模和同步建模技术已经几乎消除了“历史树焦虑”。一些老手抵触,往往因为他们的经验建立在二维投影思维上,比如看一眼三视图就能脑补出立体形状,觉得三维多此一举。可一旦遇到复杂曲面、管路或者多学科协同,二维的局限就暴露无遗。效率方面,如果是改已有的标准件,二维可能快点;但凡涉及新设计、受力和装配验证,三维模型能避免后期大量返工——我那个差点崩掉的干涉案例就是血泪教训。所以不是效率低,是学习曲线和思维转换的成本在拦人。

另一个常见的槽点是价格。正版CAD一套十几万,小作坊老板一听就摆手:“我用破解的行了。”可这几年版权打击越来越严,加上云CAD冒出来,玩法开始变了。

问:小企业用不起正版CAD怎么办?有没有高性价比的方案?

答:有,而且越来越丰富。一方面,很多老牌厂商推出了订阅制,年费比买断便宜不少,还能随时更新;另一方面,云端CAD(比如Onshape、Fusion 360的云模式)甚至免费给初创团队用,只要不涉及高级模块。这些云平台直接在浏览器跑,自动存盘、版本管理,还能多人在线协同。我去年帮朋友的一个小团队搭设计流程,三个人用免费版的Fusion 360,愣是把一个自动化夹具从概念搞到投产,省了十几万软件费。当然网络稳定性是个考验,但权衡之下,对预算紧张的公司来说绝对是条活路。

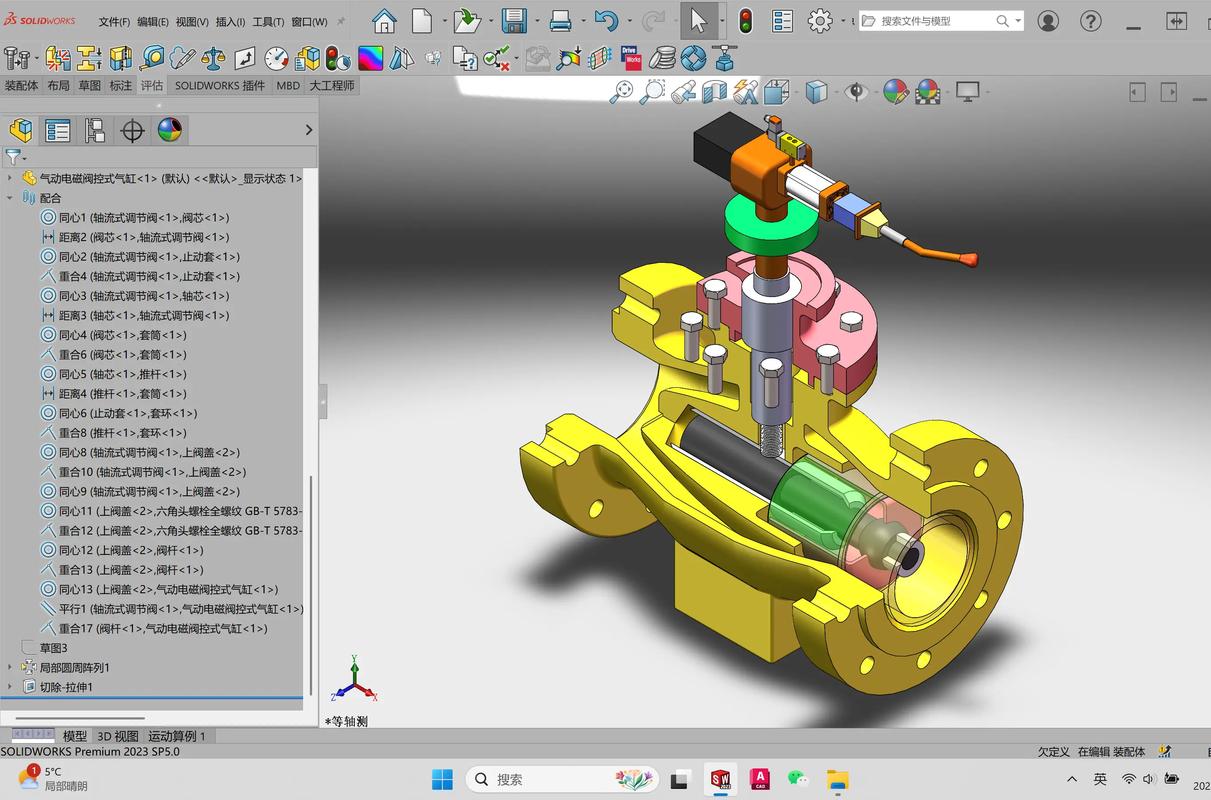

机械零件三维参数化设计界面
机械零件三维参数化设计界面

说到协同,我不得不喷一下以前那种“文件传文件”的土办法。设计部改一版,发个STEP给工艺,工艺转图又发现漏了特征,再回去沟通……邮件来回十几封,版本号从V1飙到V8_final_real_final,最后谁也搞不清哪个是最新的。现在基于产品数据管理(PDM)或产品生命周期管理(PLM)的CAD环境,把模型、图纸、BOM全部挂在一个主干上,谁动了什么、为什么动,一目了然。甚至和计算机辅助工程(CAE)、计算机辅助制造(CAM)打通后,设计仿真加工一条龙。我前段时间看到一个铸造厂用CAD直接输出3D打印砂型,模型微调完当天就能浇铸样件——这搁十年前讲出去别人当你说梦话。

再往下想,数字孪生真的在敲门了。你设计的每个零件,在现场运行时的数据都能回馈到模型里,磨损、变形、能耗,全部可视。这已经不是单纯的计算机辅助设计,是“设计即运维”的开端。💡 有些胆子大的公司甚至开始在虚拟空间调试产线,虚拟调试后再装实物,调试周期缩短一半。

基于云端的CAD团队协同设计场景
基于云端的CAD团队协同设计场景

不过,越是强大的工具,越容易让人变懒。我见过新人只会点“自动剖切”,却看不懂剖视图表达的逻辑;还有人依赖自动标注,生成的尺寸链乱成一锅粥,连基准都搞混了。说到底,CAD是锤子,不是脑子。材料的选择、公差的分配、结构的可制造性,这些硬功夫还得靠工程师的经验和手感。你总不能让软件告诉你M6螺孔该打多深吧?它才不管你的扳手进不进得去。

技术还在疯跑。现在有AI审图插件,能自动揪出不符合标准的标注,甚至根据历史数据建议公差配合。我的态度是半拥抱半警惕——省时间是真的,但千万别把自己的判断力外包了。万一哪天AI出了错,而你已经习惯性地点“全部接受”,那就是另一个更大的坑。

写了这么多,其实就想说:计算机辅助设计,从来不是孤立的一个软件或者一个步骤。它是个生态,串起了想法、协作、验证和实物。你用好了,它是你的放大镜和加速器;用不好,它只是给一张烂图上加个电子相框。下次当你打开那个熟悉的建模界面时,不妨问自己一句:我是在被工具牵着走,还是借着工具把脑子里的构想更自由地释放出来?
