无损检测(NDT)真的不是万能药水——一个老工业人的吐槽与经验

早些年,有个项目,一道关键焊缝没做UT,直接拍片儿。结果片子洗出来,一团糊。 气孔、夹渣、未熔合,全挤一块儿了。 返修,再返修。工期拖得想哭。

说实话,那时候我就觉着,NDT这玩意儿,用好了是神,用不好就是给自己埋雷。

现在很多人——尤其是搞设计、管项目的——张嘴就是“这个焊缝百分百UT”,好像UT是照妖镜,啥缺陷都能揪出来。 哪有那么简单。

什么是NDT?先撕开那层“非破坏性”的糖衣

官方定义?无损检测(Non-Destructive Testing),在不损害被检对象的前提下,探查表面或内部缺陷,测材料性能。 常规的:RT(射线)、UT(超声)、MT(磁粉)、PT(渗透)、ET(涡流)。 新兴的:PAUT(相控阵超声)、TOFD(衍射时差)、DR(数字射线)、CR(计算机射线照相),还有红外、声发射、激光剪切散斑……

但! 有个坑,很多人掉进去就爬不出来——NDT不是100%可靠。 它概率性的。 方向、耦合、参数、人员,变量一堆。

去年有个同行,拿着UT探伤仪扫了一道厚壁管对接环缝,波形漂漂亮亮,没缺陷波。 结果水压试验,漏了。 拆开一看,侧壁未熔合,刚好跟声束平行。 超声怎么都打不着。 这种事儿,你说气不气?

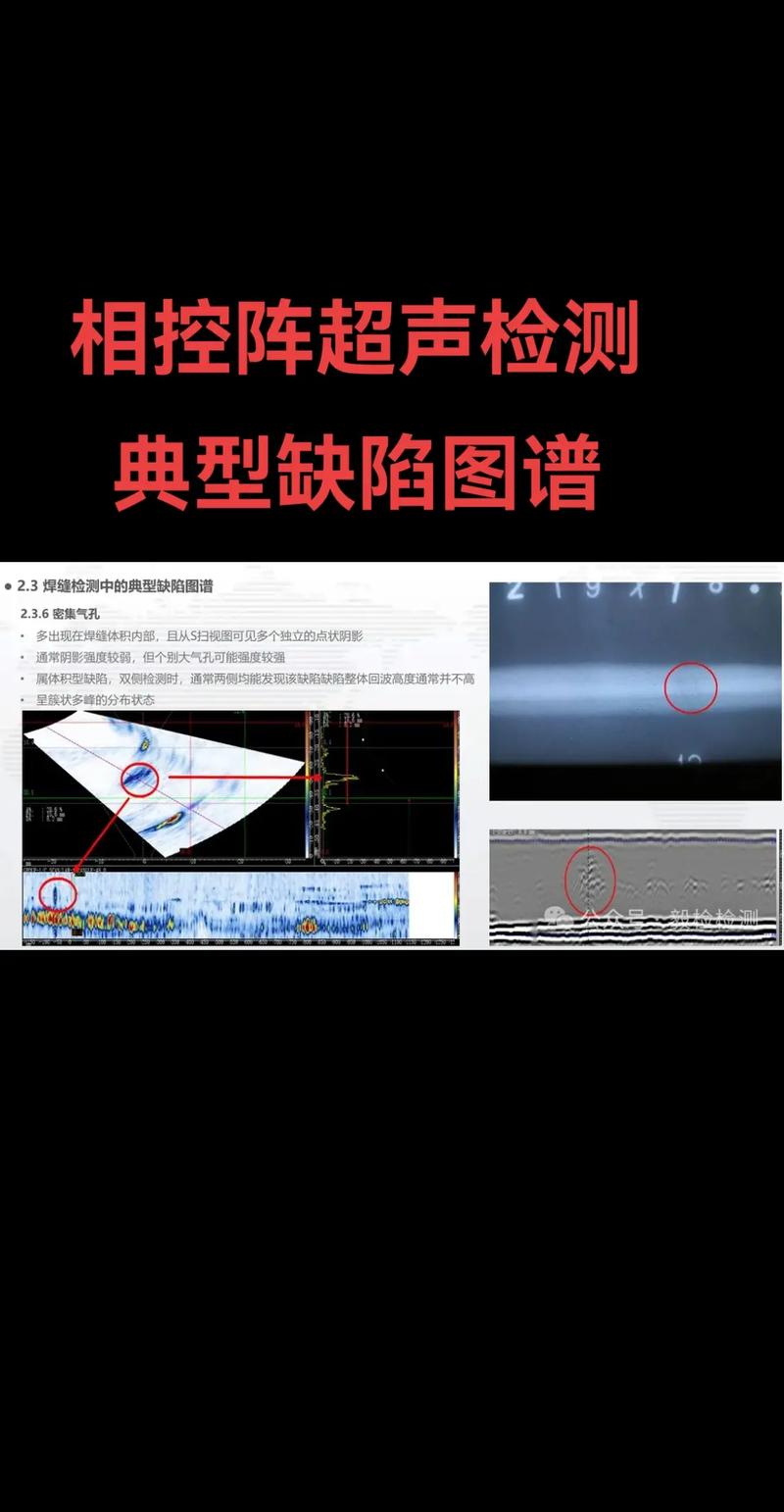

超声波相控阵检测焊缝缺陷波形图
超声波相控阵检测焊缝缺陷波形图

五朵金花还是五大金刚?常规方法选型血泪教训

选方法,是门手艺活儿。 不是扔骰子。

RT:看体积型缺陷绝了,气孔、夹渣无处遁形。 但是面积型缺陷——裂纹、未熔合——你得求它刚好跟射线束成一定角度。 否则就是一片黑,啥也看不见。 还有辐射,场地清人,麻烦。

UT:裂纹杀手! 但是要磨探头,要耦合,要扫查,要你会看波形。 波形一复杂,新手直接懵。 而且表面太粗糙、晶粒粗大,啥都探不着。

MT和PT:表面开口缺陷,一抓一个准。 但前提是——你得把表面清理得跟镜子似的。 现场呢? 锈、漆、油污,能擦干净才见鬼。

问: 我现在手里有个活,奥氏体不锈钢焊缝,壁厚15mm,要求表面和内部缺陷都要查,怎么选?

答: 奥氏体不锈钢,组织粗大,超声波衰减像老虎吃天——没处下嘴。 常规UT基本歇菜。 建议用RT查内部体积状缺陷。 但是RT对裂纹不敏感。 所以表面再用PT查开口缺陷。 内部面积型? 如果你预算够,上PAUT+TOFD,专门对付不锈钢和镍基合金。 别心疼钱。 漏检一条裂纹,返修成本够买好几套设备。

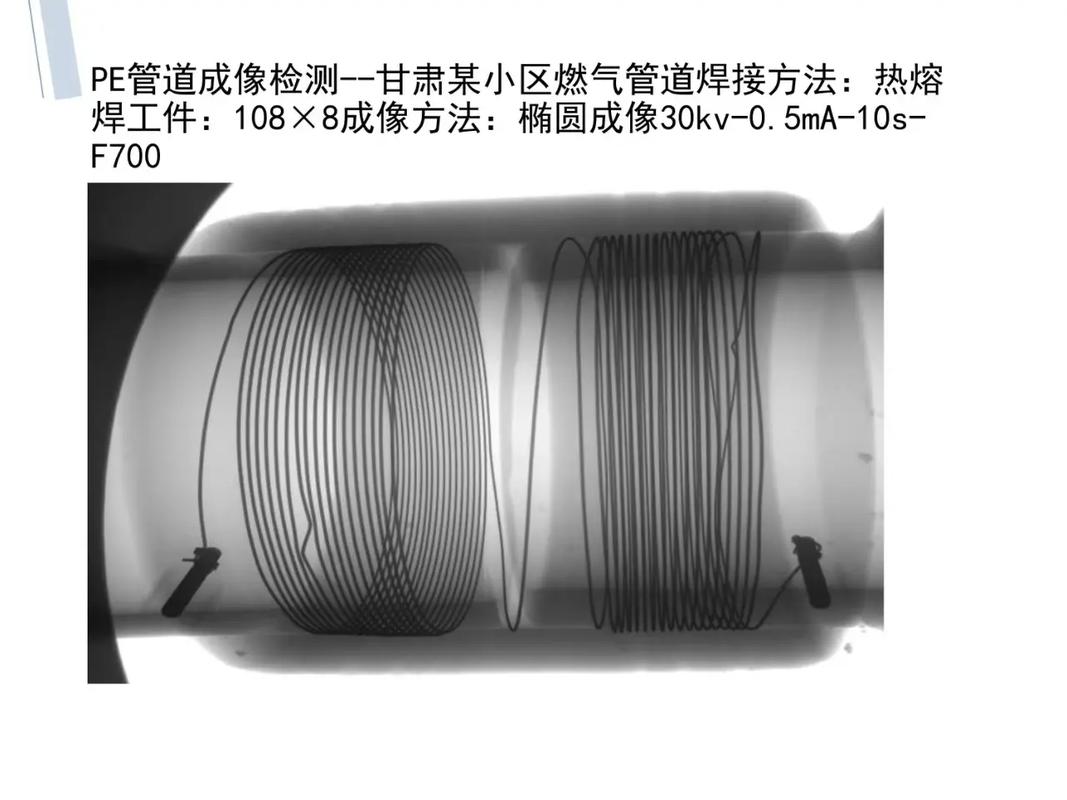

数字射线成像DR检测管道焊缝实时判图
数字射线成像DR检测管道焊缝实时判图

智能NDT是噱头吗?新实践打脸实录

智能NDT是噱头吗?新实践打脸实录
智能NDT是噱头吗?新实践打脸实录

前两年,我嘲笑AI评片,觉得那东西就是花架子。 现在? 真香。

去年去一个智能化管道预制厂,DR拍完焊缝,30秒出图,AI自动标记可疑区,红框框一画,然后人再复核。 以前一个评片员一天盯几百张底片,眼睛都看瞎,漏判率蹭蹭涨。 现在AI初筛,效率翻了三倍,缺陷检出率反而高了。 你说玄不玄?

还有PAUT+TOFD组合,做压力容器焊缝检测,直接生成三维成像图。 缺陷在哪个深度、多长、多高,一目了然。 不用像以前那样对着波形脑补。 缺陷定量精度,常规UT拍马都赶不上。

不过话说回来,高科技也怕二把刀。 数据采集不规范,模型训练样本不够,AI照样掉链子。 所以现在很多项目,要求检测人员既要有传统手艺,又得懂数字工具。 纯老法师? 学不会新东西的话,路越走越窄。

问: 我们厂刚进了一台相控阵设备,说明书厚得像砖头,怎么才能快点上手?

答: 别自学! 真心话。 找厂家培训,或者去考个PAUT II级证。 相控阵的声束偏转、聚焦法则,没老师带,很容易走火入魔。 我自己当初学的时候,花了两周天天扫试块,才把S扫和B扫看明白。 另外,先把常规UT玩熟。 波型转换、衰减补偿这些基础不过关,直接用相控阵就是灾难。

[IMG_KEYNOTE: 工业内窥镜检测发动机叶片裂纹]

别让NDT变成“做了等于没做”

别让NDT变成“做了等于没做”
别让NDT变成“做了等于没做”

NDT的价值,在于真实反映质量。 但多少厂子,把NDT当成过场? 报告造假,底片抽检做样子,探头一扫就签字。 一旦出事,全是刑事责任。

我特别想强调一点:可记录性。 现在ASME、ISO标准,都要求检测过程可追溯。 传统RT得存底片,UT得存数据。 纸面记录? 法庭上没人认。 所以直接上数字化手段——DR自动存档,PAUT数据文件直接加密保留。 将来的趋势是数字孪生,检测数据直接映射到三维模型上。 你再抱个模拟机,迟早被淘汰。

还有,别迷信进口。 国产NDT设备这几年追得很快,有些指标甚至反超。 就是软件界面,依然丑得想哭…… 但耐造! 前阵子去新疆一个光伏支架项目,昼夜温差30度,国产机愣是没死过一次。 进口的反而因为沙尘报修了两回。

最后,讲个黑色幽默。 某次审核,发现供应商的PT报告完美无瑕,缺陷记录为零。 结果现场随手一抹,荧光下大把裂纹。 供应商解释:我们用的是高灵敏度渗透剂,可能把划痕当成缺陷了,所以记录为无缺陷。 你看,标准是死的,人是活的——活到能把标准玩成遮羞布。 所以做NDT,先做人。 这句太鸡汤? 但就是这么回事。
