工业仪表选型避坑指南:老司机掏心窝的20年心得

1. 压力变送器?先搞清楚介质再说

当年我差点跪在一台刚装三天的压力变送器前面。介质是带点结晶的化工浆料——结果膜片直接被糊死,拆下来一看,那叫一个惨。从那以后我学乖了,选型第一步不看精度不看品牌,先盯着介质特性盯十分钟!腐蚀、结垢、高温、粘稠……哪一样没考虑清楚,后面全是坑。

说实话,很多人以为压力变送器就是个通用件。错得离谱!

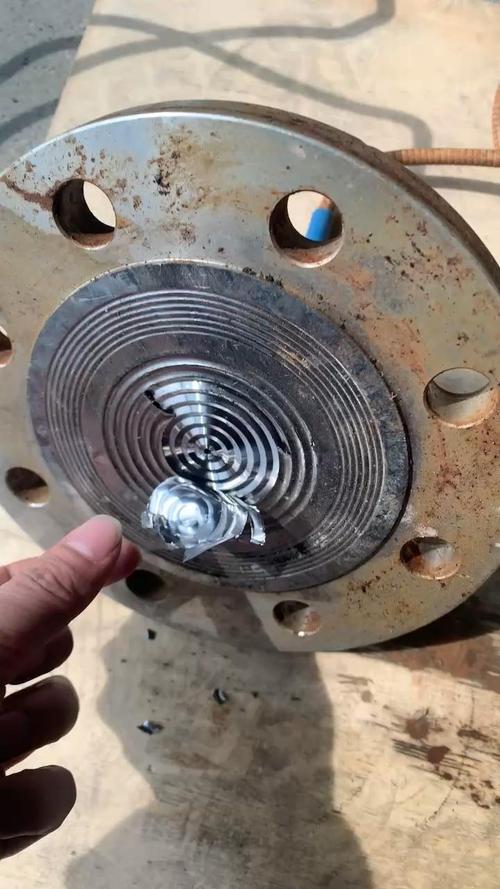

化工车间腐蚀性介质压力变送器膜片损坏特写
化工车间腐蚀性介质压力变送器膜片损坏特写

比如测氢氟酸,你还傻乎乎选316L?必须上钽膜片——甚至哈氏合金,贵是贵,但总比天天换强。还有那些测沥青、重油的,不加隔离膜片或者法兰式延伸,就等着堵吧。我见过最夸张的,业主为了省钱,用普通型变送器测含沙河水,两个月报废三台……最后一算账,呵呵。

问:测量粘稠、易结晶介质,为什么普通压力变送器总堵?

答:普通变送器的引压孔很小,内部膜片直接接触介质。一旦介质粘稠或有结晶,就会在引压孔和膜片表面堆积、硬化,导致压力传递受阻,输出就乱跳甚至无信号。正确做法是选用法兰式变送器——带着一个平齐的隔离膜片,直接突入管道或设备内,介质不进入引压孔,再配上冲洗环或伴热,堵的几率大大降低。另外,安装位置也得讲究,尽量安装在管道侧面或向下倾斜,避免死区沉淀。

2. 流量计选型,精度不是唯一——甚至不是最重要的

每次看到招标文件里写“流量计精度±0.2%”,我就想笑。没错,电磁流量计能到这个级别,但现场直管段不够、有气泡、接地不良……分分钟漂到±2%你信不信?

选流量计,先想三个问题:什么介质?什么工况?要流量数据干嘛?如果是贸易结算,那精度和重复性必须死磕;如果只是过程监控,稳定性和可靠性比那零点几的精度实在得多。

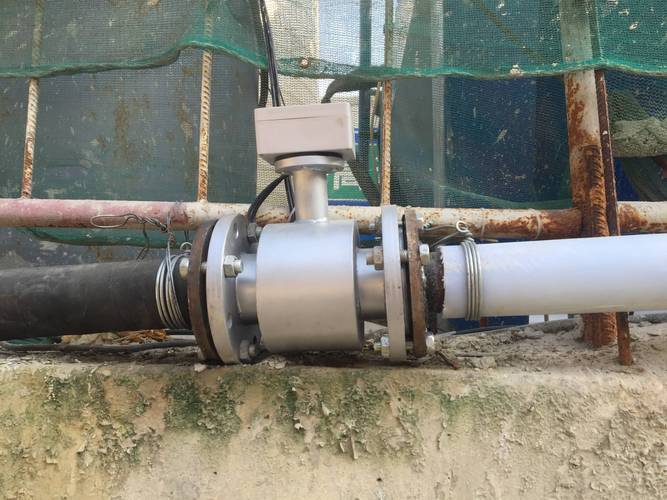

工业现场电磁流量计错误安装导致测量偏差对比图
工业现场电磁流量计错误安装导致测量偏差对比图

蒸汽测量用涡街流量计,原以为便宜省事。结果一到冬季,示值波动巨大,锅炉房的人天天骂。查了一圈——是振动!附近有台大功率水泵一开,涡街传感器就像磕了药。最后加了减振支架,重新校了零位,世界才清净。还有那坑爹的温压补偿,配的铂电阻没插到底,补偿完比实际值低一大截,害得我们成本核算一团糟。唉……

问:蒸汽测量用涡街流量计,为什么仪表显示波动大,甚至时常跑到零?

答:涡街流量计最怕管道振动和安装应力。振动会干扰漩涡发生体后的频率检测,输出信号叠加了大量噪声,DCS上曲线就跟心电图似的。其次,如果选型时密度设置不对(特别是饱和蒸汽与过热蒸汽搞混),或者温度/压力传感器位置不当,会导致质量流量计算完全错误。另外,测蒸汽如果管道有积水,旋涡体受冲击也会跳零。解决方案:1)在流量计前后加装刚性支撑,隔离机械振动;2)确保温压测点符合规范,有时需要把铂电阻插入到管道中部的实流区;3)选用抗振型涡街或改用差压式流量计。

3. 智能仪表?别被花哨功能忽悠瘸了

现在没个HART、Modbus、PROFIBUS都不好意思叫仪表。可我真见过一些厂,上了全套智能变送器之后,中控室数据竟然还不如原来盘装表准。为啥?通讯设了,信号接了,但数据位、校验、地址一堆参数没核对,搞不好两个表同一个地址,信号打架。

还有那种号称带“自诊断”的,某次液位计报“传感器故障”,维修工去查了一上午,结果是泡沫太多……自诊断逻辑根本没考虑这种工况。所以说,智能是锦上添花,别拿它当救命稻草。基础测量原理的适用性永远排第一。现在最火的物联网仪表,什么LoRa无线、云平台,听起来高大上,实际在现场得先解决供电和信号屏蔽问题。在金属罐体密布的车间,无线信号衰减得让你怀疑人生。

不过话说回来,智能仪表在预测性维护上真的香。去年给一台关键反应釜装了带HART的腐蚀监测型pH计,提前一周预警了电极老化,避免了一次非计划停车,老板直接拍板给全厂关键点位都升级。这个钱花得值!

4. 安装细节,往往是最见功底的致命伤

再好的仪表,安装犯二也白搭。给你讲个笑话:有回验收项目,雷达液位计读数忽高忽低。爬上罐顶一看,安装位置下方正好是进料口,料流直接冲刷雷达波束,回波乱七八糟。挪开不到一米,立刻稳如老狗。就这么简单。

还有一次,差压变送器测密闭容器液位,低压侧引压管没做冷凝罐,天冷一冻,数据就飞了。后来加了保温伴热,顺便把引压管坡度调整了一下,再没出过幺蛾子。仪表安装讲究直管段、防护等级、电缆屏蔽……很多老师傅的经验比手册管用。比如流量计,现场振动大就加托架;高温场合,变送器电子部分一定得远离热源,否则零点漂移让你崩溃。

对了,防爆区域千万别混,本安和隔爆搞错,不只仪器报销,人都有危险。这些细节书里不写,厂里不说,全靠吃亏吃出来。

问:为什么我新装的超声波液位计总产生跳变?盲区也设置了。

答:超声波液位计的跳变除了盲区因素,最常见的是干扰回波。检查以下几点:1)安装位置是否避开物料进出路径,落料时的飞溅或粉尘会打散声波;2)容器内是否有搅拌器、加热盘管等障碍物,这些会产生虚假回波,需要启用仪表的干扰抑制功能,或在安装时倾斜避开;3)介质表面是否容易起泡沫,泡沫会吸收或漫反射超声波;4)传感器的导波管是否有积水或结冰,造成声速变化。很多时候跳变不是表坏了,是现场声学环境太复杂,需要用示波器分析回波曲线才能找到真凶。实在不行,换雷达或导波雷达吧。

5. 最后的碎碎念:选型不是终点

干了二十多年,经手几千台仪表,最大的感悟是:选型只是开始。后续的安装调试、定期校验、维护备件,缺一环都可能让系统趴窝。尤其现在很多工厂搞“黑灯车间”,对仪表自诊断和远程维护要求极高。一些进口大牌虽然贵,但备件网络和智能诊断确实牛;国产这几年进步神速,在某些特定工况下反而比老外更皮实。别迷信,也别盲从,做足试验。现场测试是最诚实的选型依据。

最后吐槽一句:所有不考虑维护便捷性的设计都是耍流氓!装在高空、夹缝里的仪表,求求你至少留个能站人的平台。否则换一次表,维修工能骂你祖宗十八代。仪表这个东西,你对它好,它就给你准;你糊弄它,它就在关键时候掉链子。

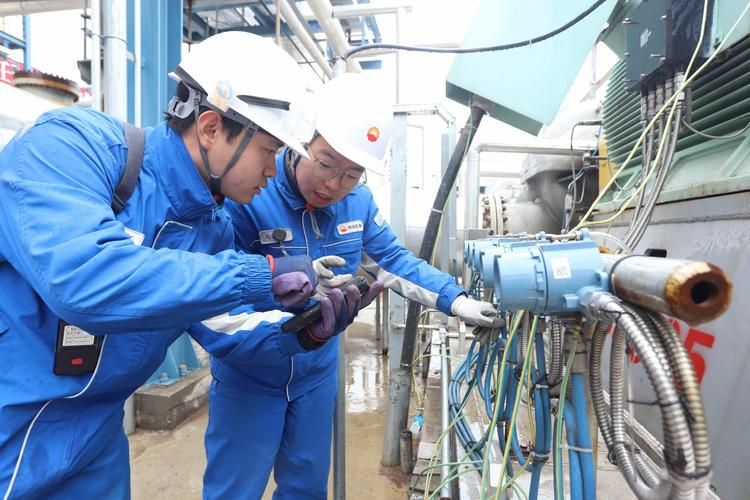

维护人员正艰难地在狭小空间检修工业仪表
维护人员正艰难地在狭小空间检修工业仪表
