快速成型：别再神话3D打印了，这些坑我替你踩过

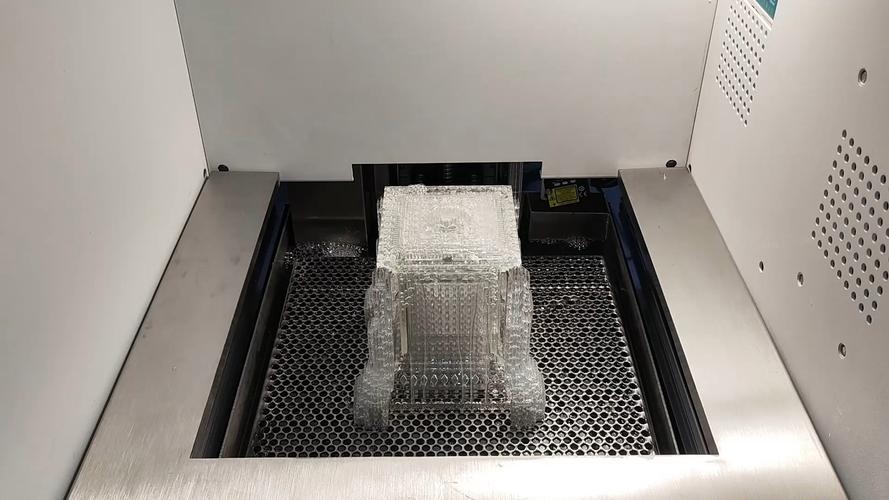

去年秋天，为一个医疗器械客户做快速成型件，我差点在车间骂娘。设计图完美，SLA打印机精度标称±0.1mm，结果打出来的外壳卡扣就是合不上——后来发现是光敏树脂收缩率搞的鬼，厂商数据表上的“低收缩”毫无意义。这行当干久了，你就知道，快速成型这四个字背后，全是细节。

说实话，2010年我刚入行那会儿，3D打印还被捧成制造业的救世主，仿佛有了它就能跳过所有模具费、一夜之间验证设计。现在呢？神话破灭了，但实用主义反而浮出水面。我想聊聊这东西真正有用的地方，以及那些教科书不会告诉你的破事儿。

快速成型不是万能药

客户总有个幻觉：画个模型丢给你，第二天就能拿到跟量产件一模一样的手板。怎么可能呢？❗

快速成型本质上是牺牲部分性能换速度。拿最常见的FDM来说，层纹就是它的生理缺陷。你摸过那种尼龙烧结的SLS件吗？表面像砂纸，但强度确实比FDM高两个档次。可问题来了——SLS设备贵得离谱，一台工业级激光烧结机动辄上百万，打一个小零件光开机成本就能让你肉疼。更别说金属粉末的快成型了，DMLS技术虽能打出钛合金航空件，但后处理那套热等静压、去应力退火……我见过一家无人机创业公司被误导，以为图纸发过去就能飞，结果打印出的框架内部应力直接导致装机后开裂。他们CTO后来跟我喝酒时直摇头：“我们买的是‘快速’，实际买的是‘试错’。”

所以啊，不是所有阶段都适合快成型。概念验证期你可以随便玩PLA，但到了功能测试，就得老老实实选材料，甚至上CNC快速铝模。我常跟新人说：快速成型的成本不是打印成本，是决策成本——你用它把设计错误提前暴露，比开钢模后才发现强一万倍。💡

选工艺，比盲目追求“快”重要一百倍

去年有个做消费电子的团队找我，说要快速成型一个透明外壳，要求耐高温到120℃。我第一反应是PC料注塑，但他们量太小，开模不划算。后来用了聚碳酸酯3D打印——注意，不是常见的那种，是经过退火处理的工业级线材。打出来的件透明度只有量产件的七成，但耐温达标了。这中间试了三次参数，浪费了半卷料，但比起开模试错，还是省下数万块。

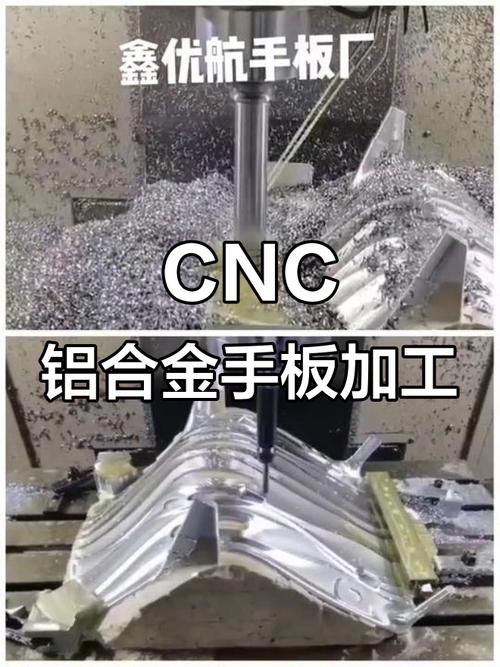

这里必须插一句：快速成型不只是3D打印。CNC快速加工、硅胶复模、甚至钣金激光切割拼焊，都是快成型家族的一员。记得给一家机器人公司做底盘，我用6061铝合金CNC铣了五件，三天交货，装配精度比任何打印件都好。他们工程师惊喜地发微信：“这也太快了吧！”——我回了个苦笑表情，因为那三天我每晚都在机床旁边盯着，怕刀路震刀。✅

问：到底什么情况该选3D打印，什么情况该选CNC？
答：如果零件有复杂内流道、点阵结构，或者单件生产，3D打印无悬念。但如果你关心表面光洁度、尺寸精度，并且是金属件，CNC快速打样反而更靠谱。最怕那种既要便宜又要性能还要时间短的——坦白讲，这行不存在“三要”，只能“两要一妥协”。

问：快速成型件能直接装机测试吗？
答：分场景。静态展示、装配检查没问题；动态负载测试就要看材料了。我遇到过打印件在振动台上撑不过10分钟的案例，后来换成光固化的类ABS材料才勉强扛住。但你要是做流体测试或者高温工况，老老实实往增强材料走——混玻纤的尼龙、陶瓷光敏树脂，这些都不便宜，但能救项目。💥

那些年我们交过的“智商税”

入行头几年，我迷信过一家深圳的“72小时极速快造”平台。广告词很炫，“下单即生产”。结果呢？他们为了赶工，切片层高设到0.3mm，支撑面粗糙得像狗啃，我拿来给客户评审，被退了回来。后来学乖了，快速成型的核心不是快，是准确。你让厂商明白你的下游用途，他们才会选对参数。现在我跟供应商合作，第一句话永远是：“这个件是看外观、装配，还是做测试？”

再说个哭笑不得的事：有个创业团队用桌面级打印机打印齿轮，跑了两个小时就磨损了，抱怨快速成型不靠谱。我拿过来一看，他们连润滑脂都没抹。这就是典型的工艺链断裂——快速成型只是造了形状，后续处理你得自己懂。比如尼龙件吸湿后强度会下降，金属打印件需要去支撑并喷砂，透明件要抛光和涂UV胶。这些隐性工序，没人提醒就是坑。❗

问：快速成型和小批量生产，界限到底在哪里？
答：一般如果数量超过200件，快速成型的经济性就开始输给简易模具了。比如硅胶复模，能撑50件左右，单件成本比3D打印低，但模具费几千块。再往上，你可以考虑软钢模或者3D打印随形水路注塑模，这些都是混合模式。现在很多工厂推“3D打印+快速模具”组合拳，周期压缩到一周，成本比传统开模降40%。不过，这对设计方的工艺知识要求更高，你要清楚拔模斜度、分型线这些，否则模厂的人会骂你。🤷

2024了，快速成型在工厂里到底怎么用？

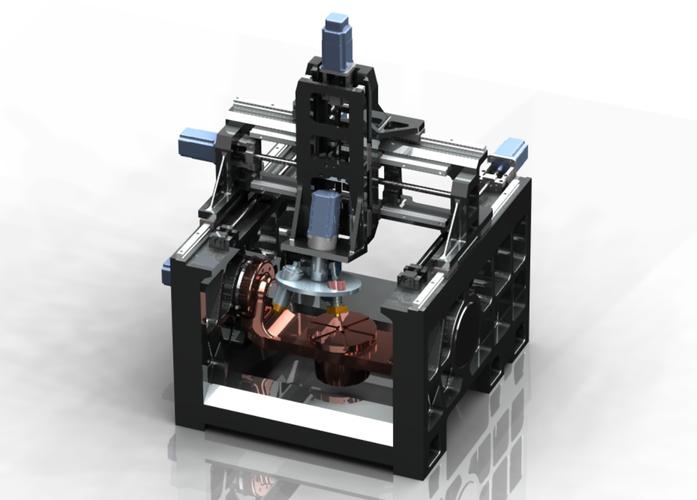

这几年看到最实在的变化是混合制造。比如我上个月参观东莞一家注塑厂，他们用大幅面FDM直接打印出模具型芯，外面浇上低熔点合金，凑成简易注塑模，打了两千件PP外壳。打印模具只用了8小时，传统钢模至少要两周。虽然寿命短，但应对测试单足够了。还有人在数控机床上集成激光熔覆头，一边铣削一边增材修复——这种增减材一体机现在国际大厂推得很凶，国内也有仿制，价格掉到了一百万以内。不过，编程复杂得让人想掀桌子，轨迹优化全靠老师傅经验。💡

AI也掺和进来了。现在有软件能自动分析3D模型，推荐最佳打印方向、支撑策略，甚至预测翘曲风险。我用过几款，确实能减少试打次数，但偶尔会给出反直觉的建议，得人工判断。说到底，工具再聪明，也替代不了你对材料行为和之后加工链的理解——这个行当，经验还是值钱。

坦白讲，写了这么多，我并不是要泼快速成型的冷水。相反，我每天都在用，而且越用越觉得它是个“杠杆”——用得好，撬动整个研发周期；用不好，白花钱还误事。如果你正打算用快速成型，别信营销话术，去车间闻闻树脂味，摸摸毛刺，跟操作工聊几句，比看十篇白皮书有用。
