金属增材制造：航空航天业的制造革命？但坑也不少

上周去了趟西安，看了几个做航空件的增材制造车间。说实话，有点上头。一个燃烧室，过去得几十个零件焊接，现在一次性打印出来，内部流道弯弯绕绕，机加工完全没辙。但你猜怎么着？废品率能到三成。——对，你没看错，就是30%。

回来以后我一直在想，金属3D打印到底算不算成熟？尤其在航空航天的苛刻环境下。一边是GE的燃油喷嘴，已经量产了十万个，一边是国内不少厂商还在和热等静压死磕。差距在哪？不是机器，是工艺。哎，很多时候我们太高估设备，低估了粉末、参数和后处理的魔鬼细节。

为什么航空航天死磕金属增材制造？

减重。这词在飞机制造里等于省钱。一公斤减重，一年省几万块油钱。传统钛合金框架，买来一块300公斤的锻件，吭哧吭哧铣到30公斤，买走了90%的材料。心疼吗？那是TC4啊，每公斤几千块。增材制造近乎净成形，材料利用率提到80%以上，光这一项就够诱人。

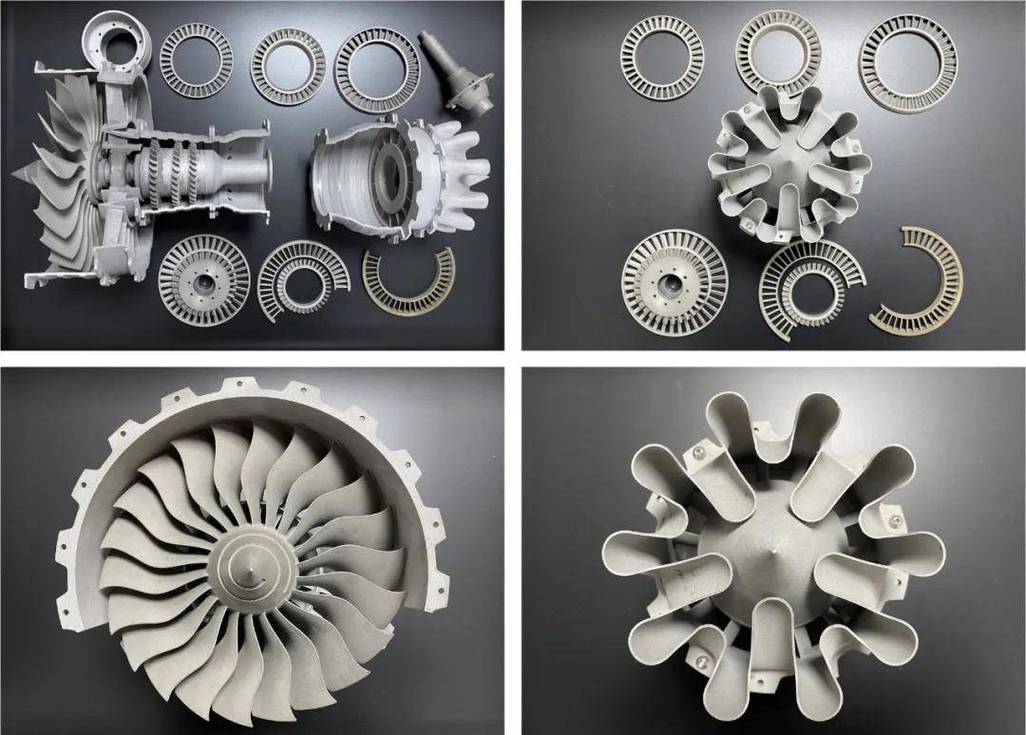

另一个，复杂结构。燃烧室里的随形冷却流道，让设计师上蹿下跳了好多年，机加工没法做，钎焊又容易堵。现在点阵结构、拓扑优化一下，强度不变，重量砍半。SpaceX的SuperDraco发动机，燃烧室直接用激光粉末床熔融打出来，里面冷却通道绕着喉部走，说是大幅提升了推重比。但是，这事儿真没那么简单。

问：金属3D打印零件能直接用在发动机上吗？不需要后续处理？
答：想得美。打印态的表面粗糙度Ra能到15微米，内部残余应力大到变形开会。必须热等静压（HIP）消除内部微裂纹，再热处理调组织。有些关键特征还得精加工，比如密封面。就这么一套下来，周期不比传统短，成本还不一定低。但没办法，有些结构只有它能做。

问：都说SLM和DMLS不一样，到底啥区别？选哪个好？
答：说起来都是泪。早期专利掐架，现在基本混着叫。严格讲，SLM（选择性激光熔化）粉末全熔，致密度高；DMLS（直接金属激光烧结）其实是部分熔化，靠低熔点组元粘结。但现在激光功率上去了，很多机器标着DMLS其实也是全熔。航空航天件肯定选全熔的，气孔少，疲劳性能好。材料上，钛合金、镍基高温合金、铝合金最火。特别是AlSi10Mg，铸造铝合金改的，打印出来强度能到400MPa，做壳体不错。但高温蠕变就别想了。

工艺窗口窄得像神经刀

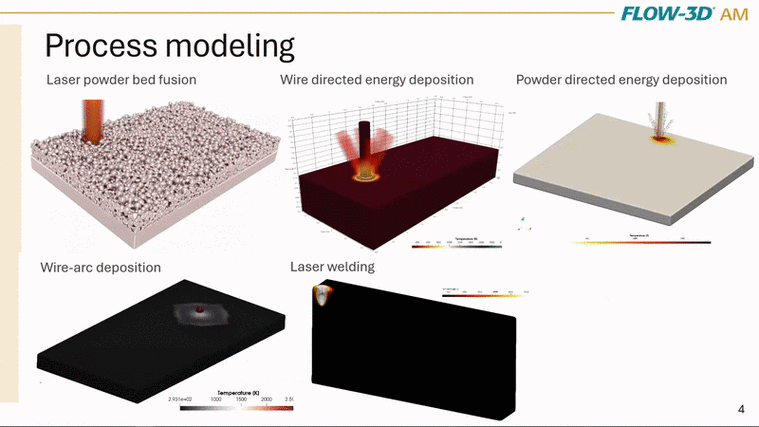

参数！参数！我亲眼见过一个厂，新来的材料，打印头两层就开始飞溅，像放烟花。激光功率、扫描速度、层厚、搭接率，差一点就是灾难。特别是关键几何特征：薄壁、悬垂、尖角，热积累不一样，残余应力能把零件撕裂。支撑设计也烦人，加多了难去，加少了变形。有次一个发动机支架，打印完取不下来，线和基板熔一起了，最后上电火花切。工程师懊恼得直拍大腿。

粉末也讲究。球形度、粒度分布、氧含量。有一次买了批便宜钛粉，回收用了几次，氧含量蹭蹭涨，打出来全是脆性相。所以说增材制造的原材料管控是隐形成本，跟传统棒料完全两套逻辑。还有一件事很多人忽略：粉末循环使用。每打印一次，筛粉，混新粉，流动性会变，形貌会变。这些变量一叠加，批次一致性就悬了。

后处理——躲不过的修罗场

打印完了？高兴太早。线切割下平台，去支撑，就够你喝一壶。内流道里的残余粉末，吹不干净就堵死。有人用化学腐蚀，又怕伤基体。然后热等静压，放进炉子里1200℃高压氩气，微裂纹修复了，但表面会有一层粗糙的α层，对疲劳不利。再机加工，遇到内部筋板震动，刀容易崩。最后检测也是难题，X光对金属还行，但复杂内部结构，CT扫一个件要几小时，还得有经验的判图员。啧啧，批量生产时这些都是瓶颈。

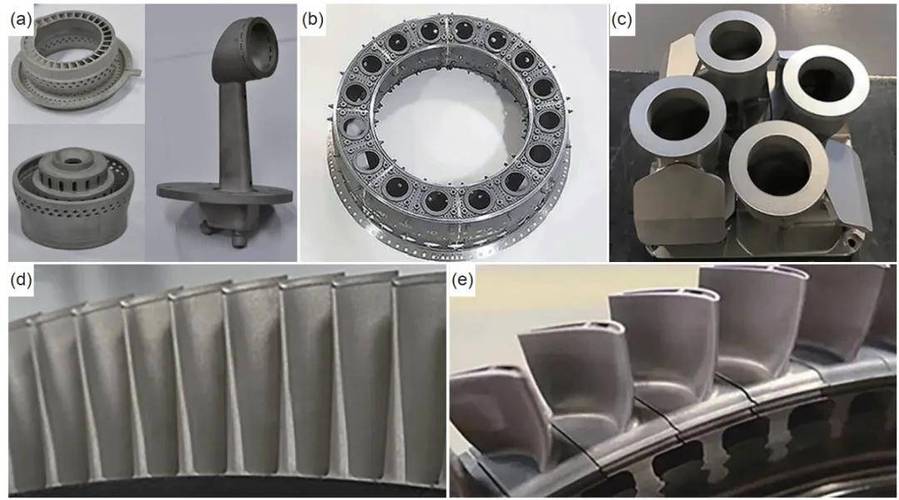

不过话说回来，进步确实肉眼可见。去年某航发企业打了整体叶盘，经过热等静压和振动光饰，疲劳性能居然赶上锻件了。虽然投入吓人，但他们说值，因为设计自由度无价。✅ 所以我的态度是：别神话增材制造，但它绝对是某些场景的唯一解。
