时间敏感网络(TSN)落地三年,我踩过的坑和意外之喜

刚听到TSN的时候,我差点以为又是个炒作概念。工业以太网嘛,PROFINET、EtherCAT、Powerlink……哪一个没喊过“实时”二字?结果呢,现场一跑,照样丢包。所以当时间敏感网络(TSN)铺天盖地而来时,我第一反应是——又来?

不过,真香定律还是发生了。去年给一家汽车总装线做改造,老产线因为时钟不同步,机械臂抓取经常错位,良品率掉到了91%。疼啊,那可是每分钟都在烧钱。抱着死马当活马医的心态,我们试点了一个TSN交换机小网络。结果……立竿见影。

同步误差直接从毫秒级压到了微秒级。那根机械臂终于不再“思考人生”,抓取干脆得像嚼薯片。产线经理当场就乐了,连说三声“卧槽”。

TSN到底戳中了工业网络的哪根筋?

TSN到底戳中了工业网络的哪根筋?
TSN到底戳中了工业网络的哪根筋?

说实话,传统实时以太网虽然多,但一个萝卜一个坑。西门子家一套,罗克韦尔家另一套,互相不通。你想混用?做梦。TSN不是新协议,它是IEEE 802.1标准族的扩展,核心就是让标准以太网具备确定性传输能力。

这就好玩了。它把一堆应用层协议拉到同一张物理网络上,QoS严格分级,时间片精确划分。对于工厂,意味着IT和OT真正意义上开始“共网不共命”。数据采集、视频监控、运动控制……一条网线搞定,不再需要独立的现场总线。

听起来很美,对吧?但魔鬼在细节里。

那些年,我们踩过的TSN大坑

❌坑一:时钟同步的脆弱性
802.1AS是TSN的钟表匠,它基于gPTP (通用精确时间协议)同步所有设备。原理很简单——主时钟发信号,从时钟算延迟。但在实际车间,干扰源比想象中多得多。变频器、大功率电机一启动,EMC干扰能让同步帧频繁丢失。我们在冲压车间试了三天,主从时钟偏差一度飙到120纳秒,直接导致冲压压力曲线变形。后来怎么解决的?其实很土——换屏蔽更强的网线,重新规划地线环路,把敏感设备物理隔离。

❌坑二:抢占式帧的“副作用”
802.1Qbv时间感知整形,可以把关键流量“加塞”到既定时间窗口。但问题来了:当你真的把循环实时数据保护得水泼不进时,其他TCP/IP突发流量就遭了殃。有一次MES(制造执行系统)下发工单,因为被TSN调度器无限期推迟,现场终端等了足足11秒才收到。11秒啊,产线工人差点把终端拍死。

后来学乖了,我们为每个数据流定义严格优先级,而且禁止保护带宽超过总带宽的65%。这样才能留口气给普通业务。协议没告诉你这些,都是血泪换的。

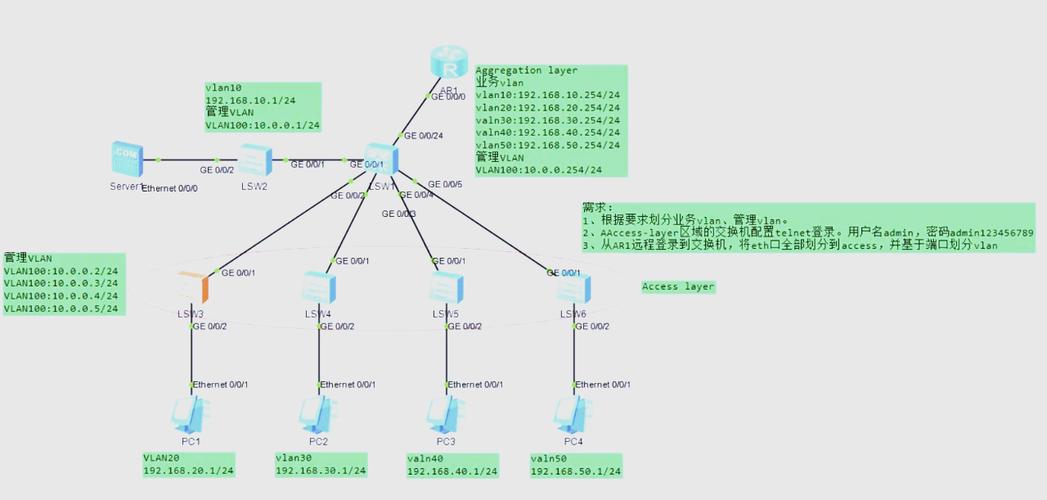

TSN工业交换机端口带宽分配示意图
TSN工业交换机端口带宽分配示意图

✅意外之喜:无线TSN的初步探索
去年在汉诺威展会上,瞧见有厂家搞出支持802.11ax并融合TSN机制的AP。当时觉得扯,无线怎么能做硬实时?结果他们秀了一组数据:在20米视距内,端到端抖动低于15微秒,丢包率不超过10⁻⁷。虽然离有线还有差距,但对于AGV(自动导引车)调度、空中机器人编队而言,这已经足够诱人。

我们回来就在一个小型立体仓库试了把,十多台穿梭车通过无线TSN同步,避免了以往因错车导致的堵料。整体出库效率提了18%。说实话,那一刻我承认,无线TSN可能真是个方向。

QA:你最关心的TSN落地问题

问:我们厂里有大量的Modbus TCP设备,能直接接入TSN网络吗?
答:能,但别指望它们自己变实时。Modbus TCP是基于常规TCP/IP的,没有TSN的时间感知能力。做法是把这些设备接在TSN交换机的普通端口,用交换机的流量整形功能给它们分配非实时队列。真正的硬实时数据跑另一组端口。相当于马路边划出公交专用道,私家车也能走,但堵车时你懂的。要想更好效果,终端得支持TSN。现在很多IO模块、伺服驱动器已经原生带TSN网口了,比如贝加莱的X20系列、倍福的EK1000。不过老设备嘛,过渡方案还是先将就着用。

问:都说TSN能打破厂商锁定,可我怎么觉得反而更绑定了?
答:哈哈,你问到痛处了。TSN的核心标准是开放的,但各家的管理配置软件、流预留协议(SRP)实现细节还有差异。举个真实例子,我们用思科IE5000交换机和MOXA的TSN交换机做混合组网,结果cisco的CNC(集中网络配置)工具和MOXA的DMS(设备管理软件)在定义Qbv门控列表时,高低字节序竟然相反!沟通了好久才靠手动编写NETCONF脚本搞定。开放是开放了,但工程集成的工作量反而上来了。我现在心态很平和:先用同一品牌组网,稳定运行半年后再逐步混搭。一口气吃不成胖子。

时间敏感网络多供应商混合组网配置界面
时间敏感网络多供应商混合组网配置界面

💡对准备上TSN的同行,说几句掏心窝的话
不要被厂商的白皮书吓到,什么“七大关键技术”、“十层协议栈”。你就死盯三样:时钟同步精度、调度策略、冗余方案。现场测试时,拿一个高精度采集卡抓一下同步信号,比看任何PPT都管用。

另外,别忽略人的因素。搞TSN需要网络工程师和自动化工程师深度协作,可这俩群体往往互相看不上——搞IT的嫌搞OT的太糙,搞OT的嫌搞IT的太教条。我们吃过最大的亏就是沟通不畅,导致VLAN划分和TSN流映射全错,停机一天半找原因。

最后,预算上留足余量。TSN交换机现在还是贵,一台带基本TSN功能的管理型交换机,比同端口数的普通管理型交换机贵3到5倍。不过值不值?看你应用。如果产线停机一分钟成本超过五百块,那这笔账算得过来。

写了这么多,倒不是想鼓吹TSN无所不能。它就是一种工具,锋利但容易割手。用好了,确实能啃下硬骨头;用不好,别怪工具。工业网络这场进化,TSN至少打开了新的一扇门——至于走出去是坦途还是泥坑,那得看自己怎么走。
