工业以太网乱战：别再拿厂里的‘血泪史’当教科书了

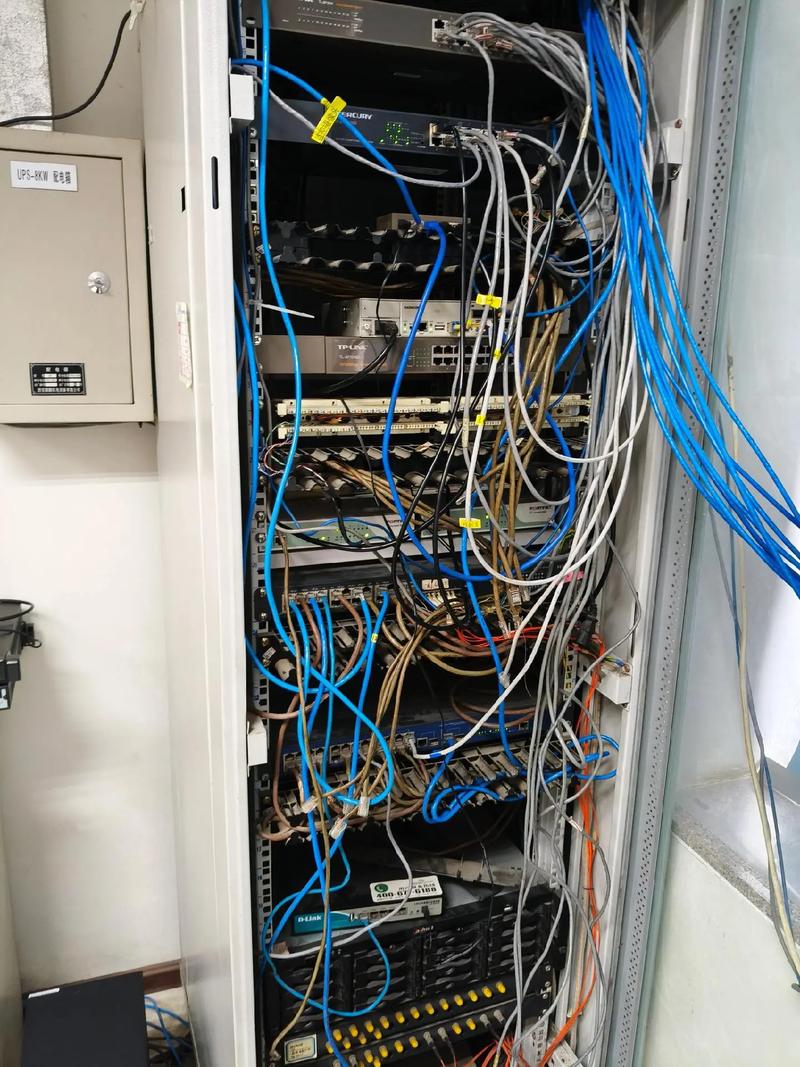

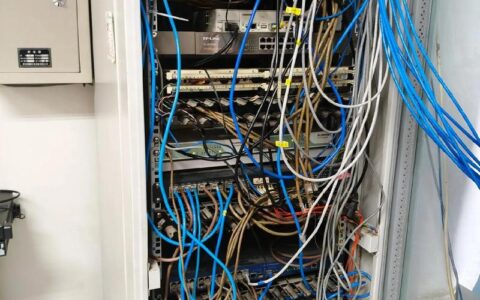

说实话，这事儿我憋了很久了。上周去一个机加工车间，自动化负责人拉着我诉苦，说他们新上的产线用EtherCAT控制伺服，结果交换机一换，整个网络抖动得像帕金森。他拍着机柜问我：“工业以太网不是应该稳定得像磐石吗？” 我苦笑。 兄弟，你对“工业以太网”这四个字的误解，比现场总线的线缆还乱。

没错，工业以太网不是一种东西。它是几十种协议的修罗场。 Profinet、EtherNet/IP、EtherCAT、Modbus TCP、POWERLINK……你随便往哪个工控论坛一扔，马上能炸出三派高手互掐。更吊诡的是，很多厂在选型时，压根没搞清自己到底需要的是实时，还是仅仅是带宽。 上来就EtherCAT，莫名其妙又切回Profinet IRT，最后发现交换机不支持IEEE 1588——时钟同步，卒。

你以为的“实时”不是真实时

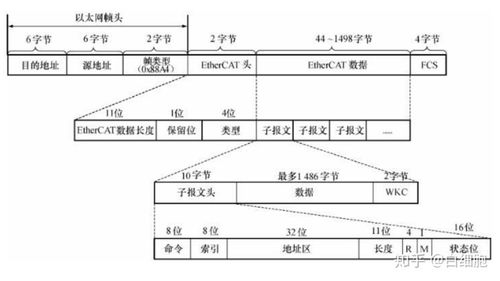

搞机械的都喜欢盯着运动控制。伺服一多，循环周期必定往微秒级走。这时候，标准以太网那套CSMA/CD碰撞检测就彻底抓瞎。 怎么办？ 各大厂商开始魔改。 Beckhoff直接搞出EtherCAT，数据帧像地铁一样“经过”每个从站，从站只取自己的数据段，延迟低到窒息。 可问题来了——这种方式需要专用从站芯片，成本往上飙，而且拓扑一旦断了，整条线瘫给你看。

❗ 我见过最离谱的项目：客户用Profinet RT控制AGV调度，结果中间混了几台民用交换机，把优先级VLAN标签全给剥了。 实时帧排在普通HTTP报文后面，AGV撞货架那天，IT部和OT部差点在机房动手。

其实，关键在于确定性。 什么叫确定性？ 就是数据必须在规定时间内送达，1毫秒就是1毫秒，不能早也不能晚。 传统以太网的“尽力而为”在工业控制里就是毒药。 所以很多协议直接改造MAC层。 但这么一改，开放性就无从谈起——各家芯片、授权费、生态绑定都来了。

TSN这场“大一统”梦，别高兴太早

这几年TSN（时间敏感网络）被吹上天。 IEEE 802.1Qbv时间感知整形，加802.1AS时钟同步，好像真能把所有实时通信统一到标准以太网硬件上。 OPC UA over TSN的Demo在汉诺威展亮了又亮——好嘛，控制器、视觉、I/O全跑在一根线上，延迟低得可怕。

但说实话，落地？ 还远着呢。 首先，支持TSN的芯片和交换机仍是一笔额外成本。 其次，网络配置复杂度直接劝退大半工程师——你该怎么定义门控列表？ 怎么处理不同QoS流的带宽抢占？ 更别说，已经部署的Profinet、EtherCAT存量设备怎么办？ 全换？ 老板的决算表第一个跳起来反对。

💡 我见过一个折中方案：在控制器侧挂TSN网关，把老协议报文重新封装。 但网关又引入了新延迟，而且软件栈调试到让人崩溃。 有位老工程师私下和我说：“这玩意儿，本质上就是把所有困难推到软件层，硬件工程师轻松了，我们写代码的头发掉光了。”

选型不踩坑？先问自己四个问题

问：我们厂现在全是Modbus RTU往上加Modbus TCP网关，想升级运动控制，直接上EtherCAT会不会翻车？

答：大概率翻。EtherCAT的精髓是分布式时钟，要求所有从站硬件支持，布线必须菊花链，而且最好别混搭其他实时协议在同一网段。你如果原来是星型拓扑，重布线成本先算清楚。另外，调试软件也要换——TwinCAT学习曲线不低。如果只是简单定位，可以考虑市面上一些支持Modbus TCP的简易运动控制器，或者用CANopen走总线。当然，如果你要上百轴同步，那只能硬着头皮上EtherCAT或POWERLINK，但请务必、一定、提前用专业工具测过网络抖动！

问：Profinet和EtherNet/IP到底区别在哪？我们PLC从西门子换到罗克韦尔了。

答：一句话：都是应用层协议跑在标准以太网上，但血缘不同。Profinet是西门子主导，有RT和IRT模式，IRT需要专用ASIC，用于等时同步。EtherNet/IP则是ODVA组织推广，基于CIP协议，对缓时容忍度高一些，常用于离散和过程混合。最大的坑——它们之间不能直接互联！你需要Profinet转EtherNet/IP网关，而且映射数据时经常丢字节，哭都来不及。 迁移方案最好整体重新做网络规划，别想着改改IP就完事。

其实，很多时候我们高估了技术的成熟度，又低估了现场环境的复杂度。 工业以太网的线缆、接头、屏蔽层，每一个细节都比办公室苛刻得多。 强电磁干扰下，即便协议再牛，物理层不行一样丢包丢到怀疑人生。

我见过一家汽车焊装车间，机器人焊接时EtherNet/IP偶尔断连。 查了三个月，最后发现是焊机地线设计不良，共模电压打坏交换机PHY口。 加装隔离器后秒解。 所以呢，别一有问题就怪协议，物理层和接地才是隐藏的魔鬼。

最后说一点很主观的感慨：工业以太网的开放性是趋势，但开放也意味着你得多懂一些。 以前用传统现场总线，组态一配基本能跑；现在用各种以太网协议，你既要懂MAC地址、VLAN、IGMP Snooping，还得懂PLC侧的软件组态——IT和OT的边界模糊得令人头秃。 可这恰恰是它的魅力不是吗？ 机器在实打实地动，数据在光纤里嗖嗖传，当一切同步得刚刚好，那种秩序之美，值得所有晚班调试的泡面。

下一期我打算聊聊PROFINET IRT与TSN的实际对比测试，我们拿真实设备跑数据。也许能让你少走点弯路。
