电动执行机构那些坑:选型不对,三天报废

前几天去现场,看到一台崭新的电动执行机构——才装上三个月,齿轮已经打烂了。厂家说是操作问题,用户说是质量问题。扯皮。我蹲下来看了看铭牌:扭矩选小了30%。这就是典型的想当然选型。

扭矩选型:千万别信厂家的“推荐值”

说实话,我吃过这个亏。第一次做阀门改造,听厂家销售拍胸脯:“这个扭矩绰绰有余!”结果冬天一降温,油脂变稠,阀门卡死,执行机构直接憋烧。后来自己查数据,现场管道介质带颗粒、压差波动大,实际所需扭矩比理想工况高了40%。所以,现在我的原则是:计算扭矩乘以1.5,再往上靠一档。别嫌浪费,换一个执行机构比加那点成本贵多了。

计算扭矩时,得考虑这些因素:

  • 阀门的最大压差——不是设计压差,是可能出现的极端值。
  • 介质特性(有没有颗粒?会不会结垢?)
  • 管道应力——有时候法兰没对正,阀门本身就有额外摩擦力。
  • 润滑情况——高温低温对油脂影响巨大。

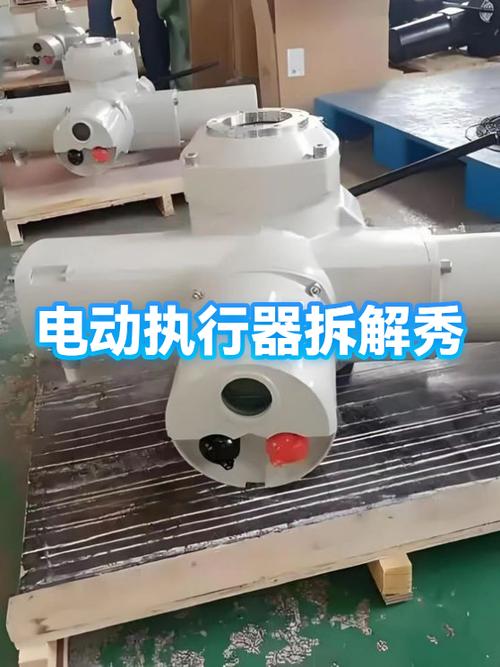

工业现场电动执行机构扭矩不足导致损坏案例
工业现场电动执行机构扭矩不足导致损坏案例

有个同行更狠,他直接买扭矩测试仪,每次调试先测实际扭矩。虽然麻烦,但稳当。

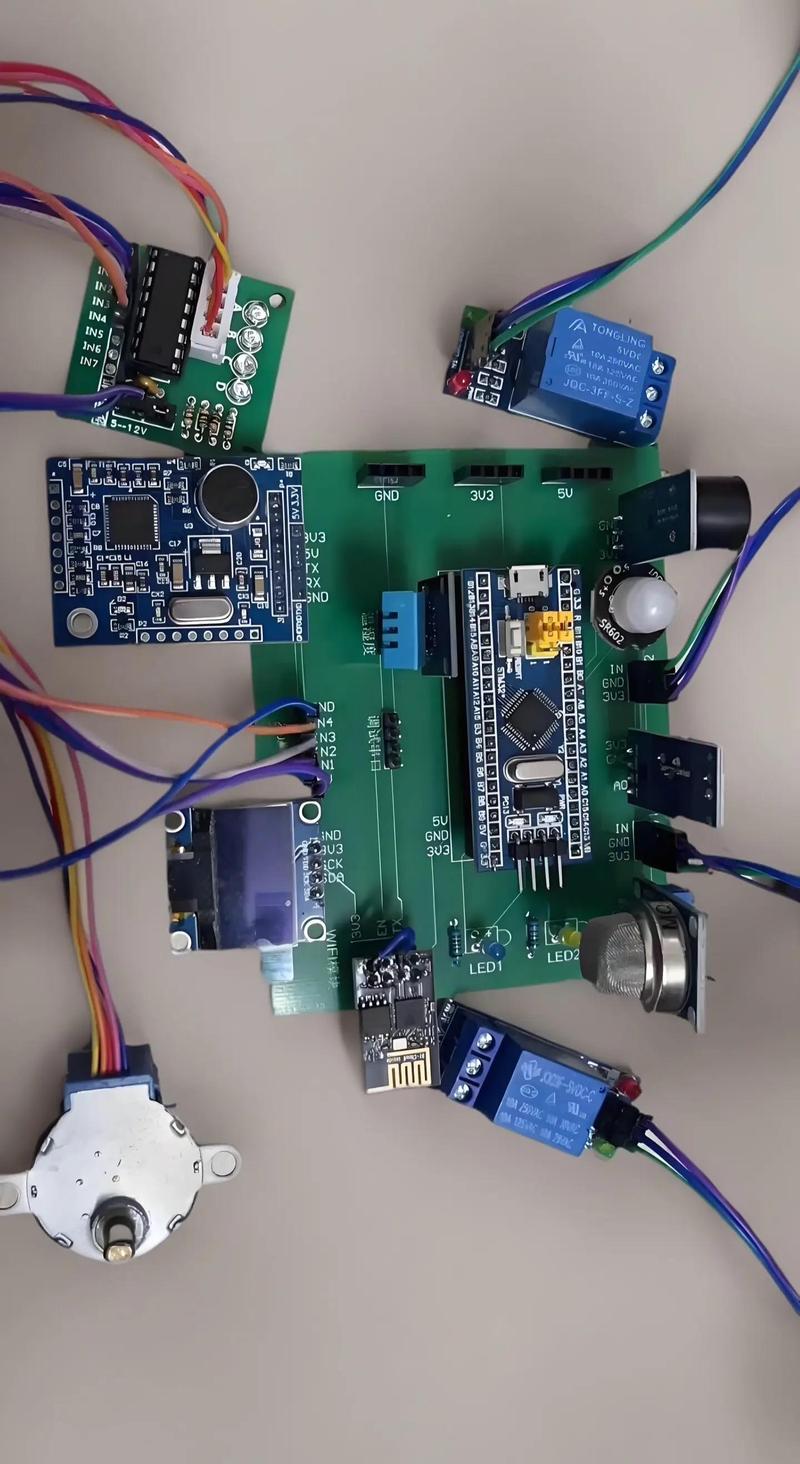

智能型 vs. 普通型:不只是多一块控制板

智能型 vs. 普通型:不只是多一块控制板
智能型 vs. 普通型:不只是多一块控制板

现在很多项目指定要智能型电动执行机构。但什么是智能?不是能接个4-20mA就叫智能了。有些厂家把模拟量控制推出来就号称智能,连基本的故障诊断都没有。真正的智能执行机构,至少要有这些功能:非侵入式设定(不用开盖)、自诊断(能记录转矩曲线、操作次数、报警历史)、可编程控制逻辑(比如软启动、摆度过大自动反向)。

不过话又说回来,有些现场连最基本的供电都保证不了,搞一堆智能功能也是白搭。我见过一个项目,智能执行机构因为谐波干扰,天天报“位置丢失”,最后用户一气之下换回普通电动头,还更好用。所以,选型要看现场实际条件,别盲目追新。

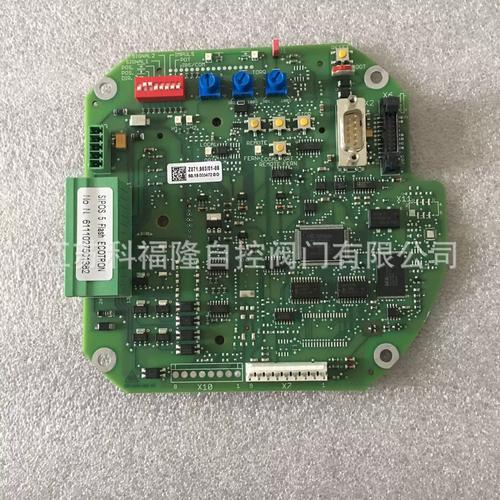

智能型电动执行机构控制板与参数设定界面
智能型电动执行机构控制板与参数设定界面

问:智能执行机构能省多少电?
答:想多了。它本身功耗不大,主要是优化控制带来的系统节能。比如根据负荷调节速度,避免频繁启动,能减少冲击电流,但省下来的电费可能不够你买它多花的钱。真正的好处是减少维护和故障停机——这账才算得过来。

问:为什么执行机构通电后不动作,但手动可以?
答:这种破事儿太常见了。先查电源相序,三相的接反了电机反转,但有些带相序保护的会直接锁死。然后看控制信号,4-20mA有没有接入?内部设定是“有信号开”还是“有信号关”?再不行,可能是控制板坏了,或者离合器卡在手动位置没弹回来。遇到过最奇葩的一次:新设备,出厂时阀位限位开关没拨开,一直处于“全关到位”状态,当然不动。所以,好好看说明书!

安装与调试:九成故障源于此

安装与调试:九成故障源于此
安装与调试:九成故障源于此

执行机构本身挺耐造的,但现场安装能把人逼疯。支架刚性不够,运行起来整个机构跟着阀门晃,没几天就震坏内部齿轮。还有接线不牢,信号时断时续,执行机构就乱动作,阀门咣咣响,吓死人。安装时一定要确保执行机构与阀门法兰同心度!偏心了会憋劲,扭矩直线上升。

调试的时候,限位设定千万别大意。有一次我偷懒,没仔细调“关到位”限位,结果执行机构一直往死里关,阀门密封面怼坏,介质泄漏,整个车间停产一天。厂长骂了我一顿,终身难忘。所以,每次调试都当第一次做:手动盘车确认机械限位,电子限位留3%余量,然后反复测试三次以上。

另外,环境因素也容易忽视。户外安装一定要加防雨罩,即便标了IP68。我见过防护等级IP68的执行机构,因为安装时电缆进线孔没封死,水汽进去,线路板腐蚀长绿毛——再好的防护也扛不住不规范施工。

电动执行机构现场安装调试过程,包括支架和接线
电动执行机构现场安装调试过程,包括支架和接线

问:执行机构偶尔反馈位置不准,怎么处理?
答:先别急着换编码器。很多时候是机械连接松动,比如阀杆与输出轴的连接套打滑。还有可能是阀门本身有回差,执行机构反复修正。如果用的是电位器反馈,检查一下滑动触点是否脏了。智能型的可以重新校准一次。再不行,考虑换成非接触式磁致伸缩传感器,可靠性高得多。

最后唠叨一句:执行机构这东西,选型多花一小时,现场少跑十趟。真的。
