无损检测(NDT)的数字化革命:告别胶片,拥抱像素

十年前,我蜷在黑屋里装过上百张底片。那股酸味儿——定影液混着汗水,真的,这辈子都忘不了。一张300mm的管道环焊缝,从曝光到洗片,再到观片灯下眯着眼找裂纹,没有两个小时下不来。万一透照角度偏了那么一丁点儿,重拍。甲方催,监理骂…… 现在想想,那真是噩梦。✅ 如今呢?一块平板探测器往焊口一贴,参数自动匹配,图像三秒钟就蹦出来,还能放大、调窗宽、一键生成报告。老实说,第一次见这东西我骂了句粗话——怎么就没早十年发明出来!

数字射线,不只是“拍清楚”这么简单

很多人以为,数字射线(DR)就是换成数码相机。错。它彻底改变了评判逻辑。胶片时代,我们追求高黑度、高对比度,但动态范围窄,厚薄交界处总有“死区”。DR的16位甚至更高量化深度,意味着钢焊缝里一根头发丝般的未熔合,不需要二次透照就能从高亮到暗区一把抓。❗ 关键参数不是“看着清晰”,而是信噪比(SNR)和归一化信噪比(SNRN),ISO 17636-2写得明明白白。最近在一个炼化项目上,我们用CR(柔性磷光板)检测小径管对接接头,图像扫描后通过数字滤波算法——其实就类似Photoshop里的“高反差保留”原理——把焊缝根部的内凹一口气全揪了出来。那种爽感,啧。

不过话说回来,CR虽然成本比胶片低,但成像板易刮伤,寿命撑不过2000次扫描。DR探测器耐造,可一块下肚就是几十万。对吧,选型这种事,永远是“看菜吃饭”。💡 目前有一种折中方案:CMOS线阵探测器,专门用于管道长输环焊缝的自动扫查,一套系统三百来万,但日检能力是人工透照的4倍。值不值?看你的项目周期和返片率了。

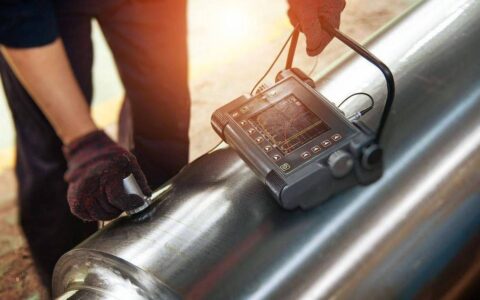

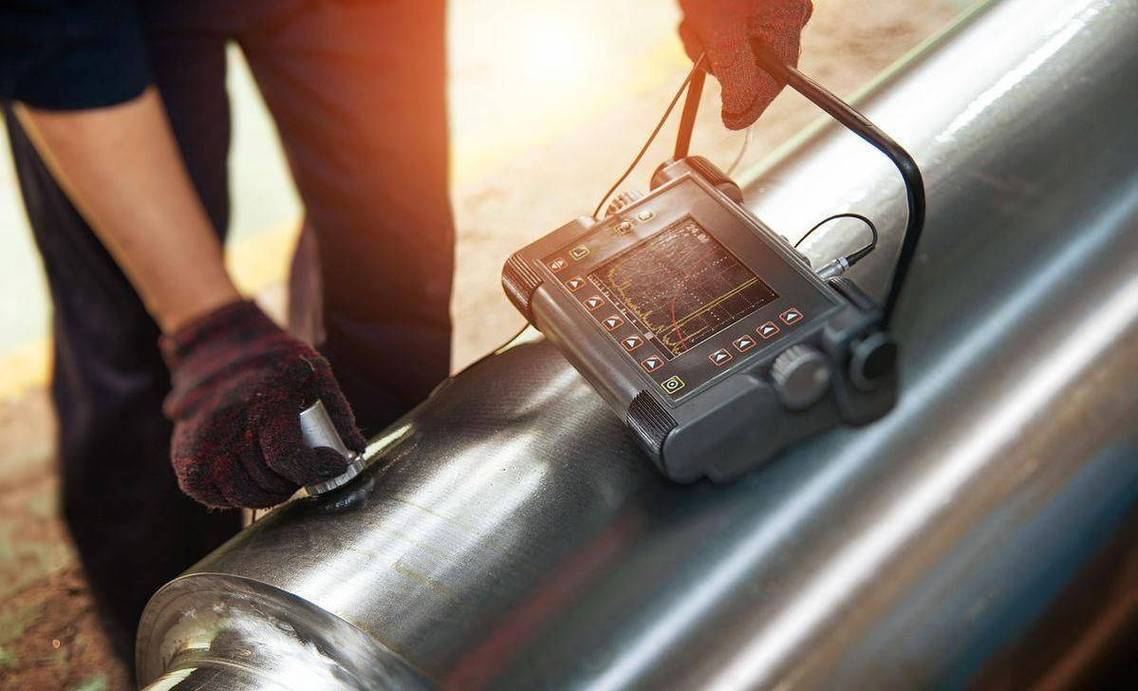

工业管道环焊缝数字射线检测现场
工业管道环焊缝数字射线检测现场

工业CT:把零件“剥开”看

如果说DR是体检时的胸片,那工业CT就是把零件切成千万张切片,还能堆叠出立体图。扫描一个铝合金发动机缸盖,十几分钟,冷却水道里的砂芯残留、薄壁处的疏松,三维渲染图转一下,全暴露了。更狠的是计量CT,精度能到4+L/100 μm,直接比对CAD模型输出偏差彩图。这种玩法,造模具的工程师看到会哭——几十万的反求测量机瞬间被秒成渣。❓ 不过有个坑:CT总被神化。其实工件越大,射线穿透越吃力,600keV直线加速器对200mm厚的钢件,空间分辨率也就200微米左右,想看清小气孔?还是乖乖上微焦点源。

这些年,原位加载CT也悄悄冒头了。拉伸台上一边拉,一边扫,材料内部损伤演化看得一清二楚。复合材料层间开裂、陶瓷基体微裂纹萌生……这些动态过程,以前只能靠切样解剖,现在直接4D可视化。说实话,第一次在屏幕上看到碳纤维板层间分层像气泡一样扩大,我鸡皮疙瘩都起来了。这才是NDT的终极浪漫啊。

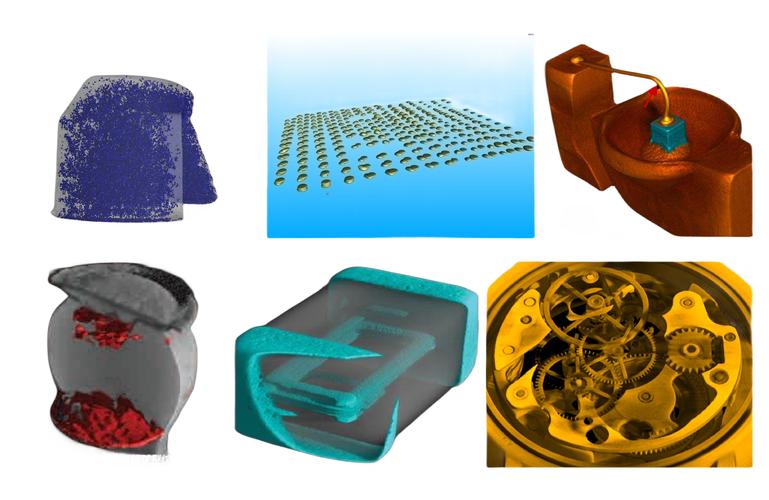

工业CT扫描铝合金铸件内部孔隙三维可视化
工业CT扫描铝合金铸件内部孔隙三维可视化

问:数字射线真能完全替代胶片吗?

问:数字射线真能完全替代胶片吗?
问:数字射线真能完全替代胶片吗?

答:看标准、看场景。新GB/T 3323-2019和ISO标准都接纳了数字方法,但某些核电、承压设备制造中,客户仍坚持胶片存档,他们认为底片是不易篡改的物理证据。不过,去年我们一个团队给某船厂做了对比试验:DR系统辅以双线性像质计和专用测量软件,缺陷检出率比C7类胶片高12%,尤其对裂纹尖端细节,信噪比优势明显。最终船级社认可了,但过程很艰难。所以,技术上能替代,体系接受度还需时间。💡 小贴士:如果想推DR替代方案,务必准备一份详细的概率检测分析(POD)报告,拿数据砸过去,比任何说辞都管用。

AI判读?别再甩锅给机器

AI判读?别再甩锅给机器
AI判读?别再甩锅给机器

现在各种“智能评片”系统满天飞,动不动98%识别率。但我劝你冷静。某知名品牌的软件,把焊缝余高算成裂纹,真事儿。原因特狗血:训练集全是国外低合金钢,碰上国产高碳钢母材纹路,特征库直接懵了。所以,AI必须是用现场数据“喂”出来的,最好样本涵盖不同焊工手法、不同坡口类型。目前最靠谱的应用是缺陷辅助标注和初筛——让算法标记出可疑区域,由三级人员确认。不仅效率提了,审片人员眼睛也不至于提前废掉。❗ 顺便说一句,千万别贪便宜买那种基于开源YOLO改的玩具软件,工业级模型要过NAS 410/EN 4179验证的,光辐射剂量稳定性试验就够喝一壶。

另外一个有趣方向是声发射+AI。大型储罐在线监测,几百个传感器24小时听“心跳”——材料屈服时释放的弹性波。AI算法过滤掉风雨、泵振动噪音,提取真正的活性声源信号。去年某油库就是因为这个系统,凌晨三点提前预警了罐底局部腐蚀扩展,避免了一场泄漏。👍 人工巡检?根本不可能抓到那个点。

问:中小企业搞不起CT,还有什么高性价比选择?

问:中小企业搞不起CT,还有什么高性价比选择?
问:中小企业搞不起CT,还有什么高性价比选择?

答:别总盯着百万级设备。对于中小件批量检测,桌面型微焦点CT现在白菜价了——五十万上下,分辨率轻松到5微米,能看清BGA焊点空洞、陶瓷芯体裂纹。如果只是做无损探伤,相控阵超声(PAUT)是个宝贝。一套国产32:64通道仪器配上楔块,不到二十万搞定。编码器一扫,缺陷三坐标、当量尺寸、深度全出来,比手动A超强出好几个位面。再搭配TOFD(衍射时差法)定量,上下端点的深度差直接计算自重高度,裂纹测量准得让射线惭愧。😏 前段帮一个小铸造厂做了方案:PAUT检轴类锻件,TOFD测厚板对接焊缝,总共三十多万投入,缺陷返修率从7%降到1.5%,三个月回本。

哦,对了,涡流阵列也值得提一嘴。飞机蒙皮、换热器管束,一次扫描覆盖大面积,检测速度飞起。而且不像磁粉,没有化学污染,女职工特待见这个。✅ 我们部门如今新招的小年轻,上手几天就能出报告,哪像我当年,还得先背熟胶片特性曲线。

再絮叨几句:NDT的数字化不是换工具,是重构整个质量逻辑。数据自动采集、云端同步、终身追溯……这些词儿说起来虚,可当你看到检验记录自动关联MES系统、焊工代号一键调取历史缺陷分布时,才明白——原来我们一直缺的不是技术,而是把技术织进血脉的那个决心。现在业内已经有人试点数字孪生+在线监测,制造过程中的NDT信号实时映射进虚拟模型,预测疲劳寿命。这玩意儿要是成熟了,定期强制拆检的规范,大概要改写了。
