无损检测（NDT）的数字化革命：告别胶片，拥抱像素

十年前，我蜷在黑屋里装过上百张底片。那股酸味儿——定影液混着汗水，真的，这辈子都忘不了。一张300mm的管道环焊缝，从曝光到洗片，再到观片灯下眯着眼找裂纹，没有两个小时下不来。万一透照角度偏了那么一丁点儿，重拍。甲方催，监理骂…… 现在想想，那真是噩梦。✅ 如今呢？一块平板探测器往焊口一贴，参数自动匹配，图像三秒钟就蹦出来，还能放大、调窗宽、一键生成报告。老实说，第一次见这东西我骂了句粗话——怎么就没早十年发明出来！

数字射线，不只是“拍清楚”这么简单

很多人以为，数字射线（DR）就是换成数码相机。错。它彻底改变了评判逻辑。胶片时代，我们追求高黑度、高对比度，但动态范围窄，厚薄交界处总有“死区”。DR的16位甚至更高量化深度，意味着钢焊缝里一根头发丝般的未熔合，不需要二次透照就能从高亮到暗区一把抓。❗ 关键参数不是“看着清晰”，而是信噪比（SNR）和归一化信噪比（SNR_N），ISO 17636-2写得明明白白。最近在一个炼化项目上，我们用CR（柔性磷光板）检测小径管对接接头，图像扫描后通过数字滤波算法——其实就类似Photoshop里的“高反差保留”原理——把焊缝根部的内凹一口气全揪了出来。那种爽感，啧。

不过话说回来，CR虽然成本比胶片低，但成像板易刮伤，寿命撑不过2000次扫描。DR探测器耐造，可一块下肚就是几十万。对吧，选型这种事，永远是“看菜吃饭”。💡 目前有一种折中方案：CMOS线阵探测器，专门用于管道长输环焊缝的自动扫查，一套系统三百来万，但日检能力是人工透照的4倍。值不值？看你的项目周期和返片率了。

工业CT：把零件“剥开”看

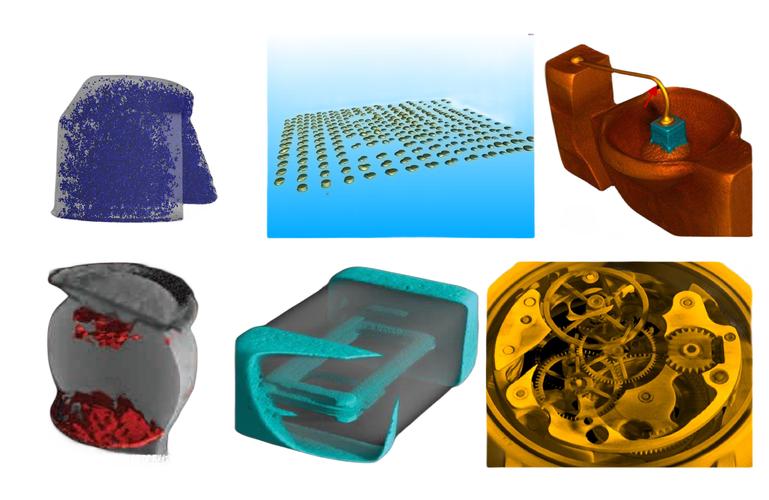

如果说DR是体检时的胸片，那工业CT就是把零件切成千万张切片，还能堆叠出立体图。扫描一个铝合金发动机缸盖，十几分钟，冷却水道里的砂芯残留、薄壁处的疏松，三维渲染图转一下，全暴露了。更狠的是计量CT，精度能到4+L/100 μm，直接比对CAD模型输出偏差彩图。这种玩法，造模具的工程师看到会哭——几十万的反求测量机瞬间被秒成渣。❓ 不过有个坑：CT总被神化。其实工件越大，射线穿透越吃力，600keV直线加速器对200mm厚的钢件，空间分辨率也就200微米左右，想看清小气孔？还是乖乖上微焦点源。

这些年，原位加载CT也悄悄冒头了。拉伸台上一边拉，一边扫，材料内部损伤演化看得一清二楚。复合材料层间开裂、陶瓷基体微裂纹萌生……这些动态过程，以前只能靠切样解剖，现在直接4D可视化。说实话，第一次在屏幕上看到碳纤维板层间分层像气泡一样扩大，我鸡皮疙瘩都起来了。这才是NDT的终极浪漫啊。

问：数字射线真能完全替代胶片吗？

答：看标准、看场景。新GB/T 3323-2019和ISO标准都接纳了数字方法，但某些核电、承压设备制造中，客户仍坚持胶片存档，他们认为底片是不易篡改的物理证据。不过，去年我们一个团队给某船厂做了对比试验：DR系统辅以双线性像质计和专用测量软件，缺陷检出率比C7类胶片高12%，尤其对裂纹尖端细节，信噪比优势明显。最终船级社认可了，但过程很艰难。所以，技术上能替代，体系接受度还需时间。💡 小贴士：如果想推DR替代方案，务必准备一份详细的概率检测分析（POD）报告，拿数据砸过去，比任何说辞都管用。

AI判读？别再甩锅给机器

现在各种“智能评片”系统满天飞，动不动98%识别率。但我劝你冷静。某知名品牌的软件，把焊缝余高算成裂纹，真事儿。原因特狗血：训练集全是国外低合金钢，碰上国产高碳钢母材纹路，特征库直接懵了。所以，AI必须是用现场数据“喂”出来的，最好样本涵盖不同焊工手法、不同坡口类型。目前最靠谱的应用是缺陷辅助标注和初筛——让算法标记出可疑区域，由三级人员确认。不仅效率提了，审片人员眼睛也不至于提前废掉。❗ 顺便说一句，千万别贪便宜买那种基于开源YOLO改的玩具软件，工业级模型要过NAS 410/EN 4179验证的，光辐射剂量稳定性试验就够喝一壶。

另外一个有趣方向是声发射+AI。大型储罐在线监测，几百个传感器24小时听“心跳”——材料屈服时释放的弹性波。AI算法过滤掉风雨、泵振动噪音，提取真正的活性声源信号。去年某油库就是因为这个系统，凌晨三点提前预警了罐底局部腐蚀扩展，避免了一场泄漏。👍 人工巡检？根本不可能抓到那个点。

问：中小企业搞不起CT，还有什么高性价比选择？

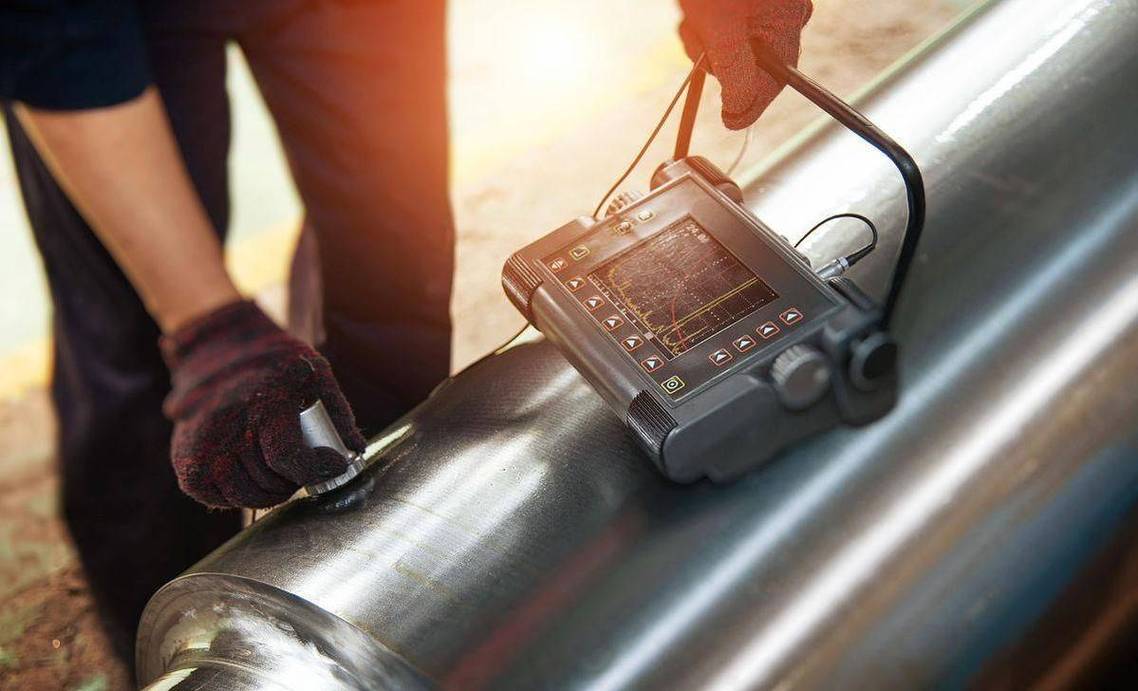

答：别总盯着百万级设备。对于中小件批量检测，桌面型微焦点CT现在白菜价了——五十万上下，分辨率轻松到5微米，能看清BGA焊点空洞、陶瓷芯体裂纹。如果只是做无损探伤，相控阵超声（PAUT）是个宝贝。一套国产32:64通道仪器配上楔块，不到二十万搞定。编码器一扫，缺陷三坐标、当量尺寸、深度全出来，比手动A超强出好几个位面。再搭配TOFD（衍射时差法）定量，上下端点的深度差直接计算自重高度，裂纹测量准得让射线惭愧。😏 前段帮一个小铸造厂做了方案：PAUT检轴类锻件，TOFD测厚板对接焊缝，总共三十多万投入，缺陷返修率从7%降到1.5%，三个月回本。

哦，对了，涡流阵列也值得提一嘴。飞机蒙皮、换热器管束，一次扫描覆盖大面积，检测速度飞起。而且不像磁粉，没有化学污染，女职工特待见这个。✅ 我们部门如今新招的小年轻，上手几天就能出报告，哪像我当年，还得先背熟胶片特性曲线。

再絮叨几句：NDT的数字化不是换工具，是重构整个质量逻辑。数据自动采集、云端同步、终身追溯……这些词儿说起来虚，可当你看到检验记录自动关联MES系统、焊工代号一键调取历史缺陷分布时，才明白——原来我们一直缺的不是技术，而是把技术织进血脉的那个决心。现在业内已经有人试点数字孪生+在线监测，制造过程中的NDT信号实时映射进虚拟模型，预测疲劳寿命。这玩意儿要是成熟了，定期强制拆检的规范，大概要改写了。
