锻造工艺：一个老锻工的灵魂复盘

干锻造二十多年了，有时候半夜惊醒，还是能听见锻锤砸下来的闷响。不是矫情——是那种12000吨压机往下坐的时候，整个地基都在抖，你站在旁边，五脏六腑跟着共振。说实话，这种感觉，没上过一线的人永远体会不到。

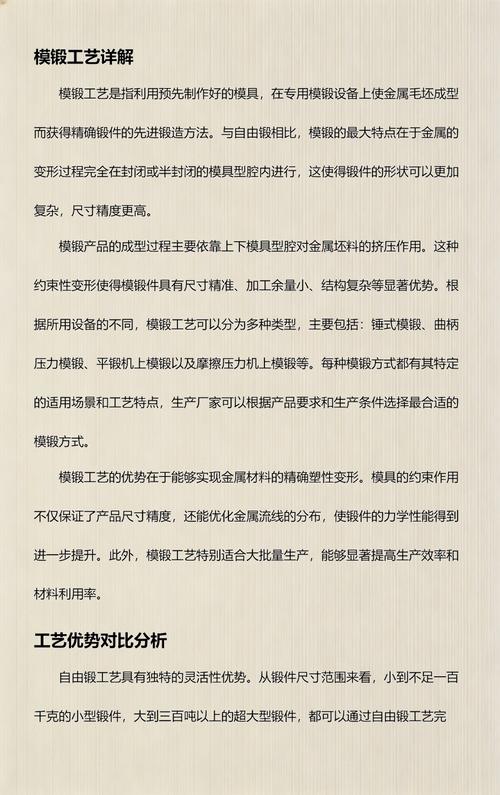

模锻还是自由锻？这根本不是技术选择题

很多人一上来就跟你扯 锻造工艺 的分类，什么开式模锻闭式模锻，什么胎模锻。烦死了。车间里没人这么聊天的。我们只看三样：材料利用率、模具寿命、交货期。你给一个3吨的大曲轴订单，说要用模锻，模具费先不谈，光模具加工周期就能让采购跳起来骂人。但反过来，如果是一批汽车连杆，你还抱着自由锻锤不放，成材率低得吓人，老板分分钟让你下课。对吧？

上周去一个老供应商那里，他们刚上了一台电动螺旋压力机，用来干铝合金控制臂。我看了一眼模具结构，预锻、终锻、切边三工步，热料进去35秒出来。漂亮。可这背后是三个月反复调模具接合面间隙，调得几个年轻工程师都快崩溃了——模具在终锻阶段就是啃料，温度稍高一打滑，折叠就出来了。折叠这东西，探伤根本查不出浅层的，等装机了才断，要命。

问：为什么我做的锻件总是在分模面附近出现横向裂纹？答：先别急着怀疑材料。90%的情况下，是你在切边工序上太心急了。锻件还没冷到600℃以下，你就上切边模，材料韧性还很高，撕扯产生的微裂纹当场看不见，热处理后立马显形。另一个可能是终锻温度太低，金属流动性不行，硬挤出来的——这时候调高始锻温度没用，得改善润滑，或者重新考虑飞边槽的尺寸。飞边槽太薄，阻力太大，金属往模具死角挤就拉裂了。我见过最离谱的，把飞边桥部高度从3毫米改到5毫米，问题直接消失。问：自由锻拔长时，怎么准确控制锻造比来保证超声波探伤合格？答：哎，这个真不是背个公式锻造比=原始截面积/最终截面积就行的。尤其对大轴类件，光看总锻造比没用，你要盯道次变形量。哪个部位探伤过不了，十有八九是那个地方你单次压下量没吃透。我习惯在最后一火，把锻造比额外加大0.5到1，而且压下量要均匀，不能忽大忽小。还有，砧宽比！砧宽比小于0.3的时候，中心压实效果很差。之前有个客户，芯部疏松一直解决不了，硬说是钢厂问题，结果我让他们把平砧换成宽砧，锻造比没变，探伤合格率从70%蹿到95%以上。感叹！有时候就是一层窗户纸。

热处理：被低估的锻件灵魂

很多厂把锻件当猪崽卖，反正热锻完了丢一边，客户自己回去正火、调质。太可惜了。锻造工艺 的收尾阶段如果利用不好锻造余热，就是在暴殄天物。我们车间现在搞的锻后余热淬火，直接从终锻温度（差不多1050℃）快冷到600℃左右，然后再进等温正火炉。省了整整一道重新加热的能耗不说，晶粒度比常规正火稳定得多。当然，风险也大——控温不够快的时候，混晶严重，机加工就喊刀片费。

我记得有一次，给风电变桨轴承做42CrMo套圈，客户要求-40℃冲击功≥40J。常规做法是锻后正火+调质，结果我们试了锻后控制冷却+亚温淬火，冲击功直接飙到70多。焊接工程师都惊了，问我们是不是换了材料。其实只是把 终锻温度 和 锻后冷速 耦合起来了而已。不过话说回来，这种工艺对设备要求高，稍不注意整批报废，没点胆子真不敢量产。

模拟软件能取代试错吗？能，也不能

现在年轻人动不动就说 DEFORM 模拟过了没问题。太天真了。软件能告诉你金属流线大概怎么走，折叠可能会在哪里出现，但它算不准实际润滑剂挥发后模具表面的摩擦系数突变。它也算不出锻锤打到一半，设备液压系统突然泄压那么0.1秒对填充性的影响。有一次模拟显示凸台能充满，实际打出来就是缺肉，后来发现是模具排气槽堵了，而模拟里根本没人会去设这个边界条件。💡教训：模拟结果只能做参考，现场还是要靠**红丹试模**，靠**钳工手工修磨**。技术再牛逼，这些老手艺丢不了。

不过有一说一，模拟对预判纤维流向太有帮助了。前阵子给高铁件做铝合金轴箱体，结构复杂，筋多壁薄。如果没经过流线模拟就开模，极有可能在关键受力点出现穿流——流线露出工件表面，那疲劳寿命直接就跪了。我们用模拟导流，把分模面改了，还加了引流槽。拍片验证，流线顺滑得跟头发丝似的，简直艺术品。❗那个成就感，比加薪还爽。

问：锻造铝合金件经常出现粗晶环，怎么破？答：粗晶环这个东西，说穿了是 变形不均匀 和 再结晶 协同作恶。铝合金流动性不如钢，挤压或模锻时，表层金属受到模具急冷和剧烈剪切，储能高，固溶处理时容易异常长大。解药分两步：第一，提高模具预热温度，至少400℃以上，减小表层急冷程度；第二，控制变形速度，别用锤上模锻，改用压力机，让变形尽量渗透到心部。我们之前做6061铝合金轮毂，改在油压机上锻，并调整了预锻的坯料形状，把粗晶环深度从2毫米压到了0.3毫米以内。✅关键是别贪快。

数字化来了，我们该拥抱什么

这两年到处在喊智能制造。锻造车间也开始搞数据采集，压力、位移、温度都挂传感器。说实话，一开始我是抗拒的——觉得这些花里胡哨的东西干扰生产。但后来发现，把每锤的打击能量和模具闭合高度实时记录下来，对于追溯质量缺陷太管用了。上个月一批齿轮锻件，终锻厚度超差，但是我们在曲线里发现，当天有连续十几锤的能量偏低，一查，是压缩空气管路漏气导致的。没有数据的话，靠人工记，根本发现不了这种偶发性波动。服了。

但数字化不是买块大屏显示几个数字就完事。重点在于把 工艺参数 跟 材料流变 真正关联。我们正在和高校合作，用机器学习模型，根据实时采集的力-位移曲线预测锻件晶粒度和硬度，省去部分抽检。这玩意儿要是跑通了，未来锻造车间就真的能甩掉一些重复劳动了。不过成本……💡唉，中小厂目前真的玩不起。
